机器视觉之玻璃管内外径测量

机器视觉之玻璃管内外径测量

管状物体的内外径测量，在机器视觉测量领域，是有许多应用的。但是一般的检测，其端面通常都是平面型的。而对于本方案，其端面则可能不是平整的。因此要准确的测量出其内外径，就得考虑镜头的景深、光源的照明亮度等问题。

机器视觉光源

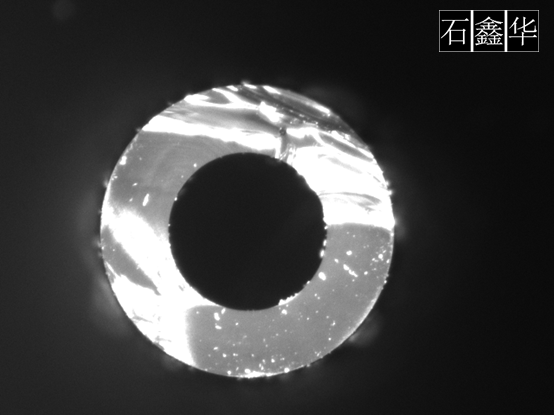

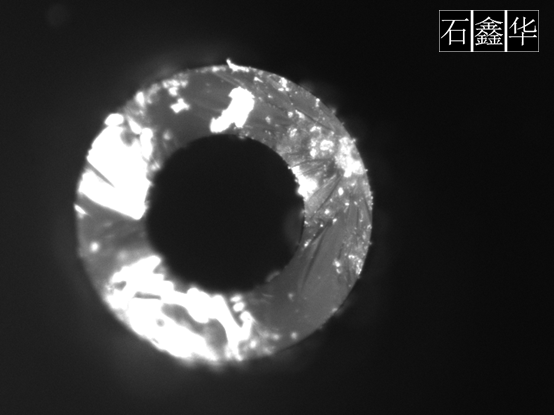

要表现出内外径，可以考虑将使用面光源将背景表现为白色，不过这样，得管状物体是通孔才行，而且得管状物体是直的。不然就只能考虑将玻璃管的截面表现为白色，而将其背景表现为黑色。如果是这种情况，则可以考虑使用环形光源进行照明。可以想办法将利用玻璃的反光特性，将其表面表现为白色，再进行测试内外径。

工业相机

这种玻璃管直径有大有小，主要还是考虑分辨率的问题。如果有较大的直径，而测量要求又比较高，那么高分辨率的相机，是有必要的。

工业镜头

因为玻璃管的截面并不是平整的，有可能有凹凸不平的可能，因此需要考虑景深比较大的镜头。如果是CCTV镜头，则使用较小的光圈可以获得更大的景深。当然成本允许，建议使用远心镜头。
