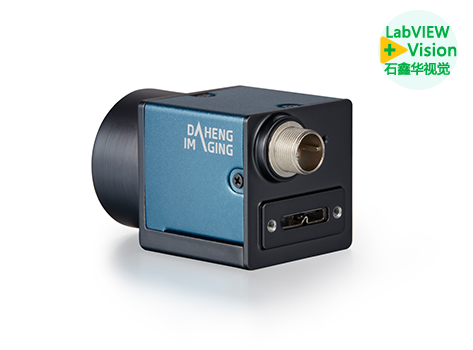

大恒图像水星二代MER2-U3系列USB3接口工业相机

水星二代MER2-U3系列

水星二代（MERCURY2）家族的MER2-U3系列面阵相机是大恒图像自主研发的新一代产品，支持更多功能并提供多种采集方式。相机采用USB3.0接口进行图像数据的传输，并集成I/O（GPIO）接口，提供线缆锁紧装置，稳定可靠。部分型号支持镜头接口90度转角，布局安装更简单。MER2-U3系列相机性能出色、设计小巧、可靠性高、安装、使用方便，并提供多种分辨率、帧率的相机型号，适用于工业检测、医疗、科研、教育等领域。

水星MER2-U3系列

水星二代（MERCURY2）USB3.0 数字相机是由大恒图像自主研发的成熟产品，性能出色、价格实惠、安装、使用方便。水星二代USB3.0 相机包括标准版（MER2-U3(-L)系列）、Plus 版（ME2P-U3 系列）、Lite 版（ME2L-U3(-L)系列）和Super 版（ME2S-U3 系列），相机提供多种分辨率、帧率的相机型号，并配备有各大领先芯片制造商生产的CMOS 感光芯片可供选择。

水星二代（MERCURY2）数字相机通过USB3.0 数据接口进行图像数据的传输，并提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。适用于工业检测、医疗、科研、教育等领域。

	轻巧牢固 29mm超小尺寸，带螺纹锁紧的金属外壳

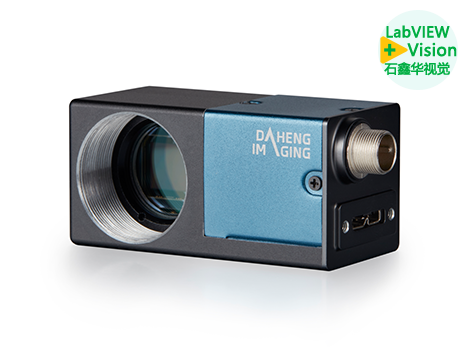

	安装灵活不受限 90度转角相机可选
	USB3.0 数据接口 USB3.0数据接口，高带宽数据传输
	全局曝光 / 卷帘曝光满足对高速拍摄或出色画质的偏爱
	分辨率&帧率齐全 40~2000万分辨率，19~608fps 帧率
	C/CS 镜头接口支持C、CS 镜头接口，兼容市场上大部分镜头

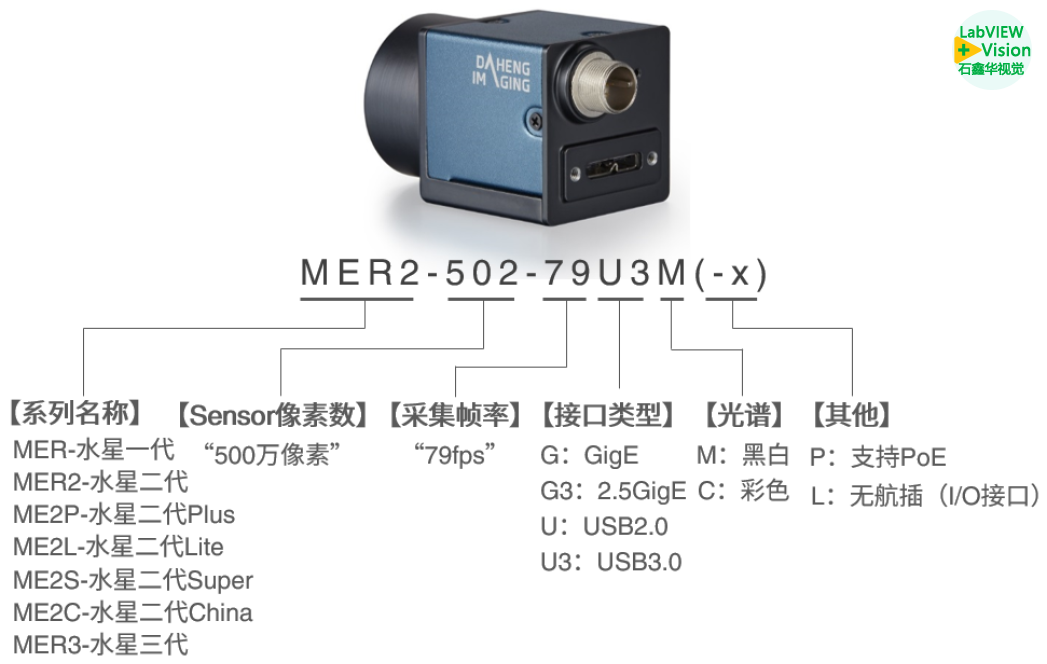

型号名称说明

水星二代USB3.0 接口数字相机的详细信息在下文功能/性能列表给出。每一个相机型号由其Sensor最大分辨率、最大分辨率下最大帧率，以及Sensor的彩色/黑白类型确定。

遵循的标准

相机遵循USB3 Vision1.0 标准，其开发接口GalaxySDK 基于GEN< i >CAM 标准实现。

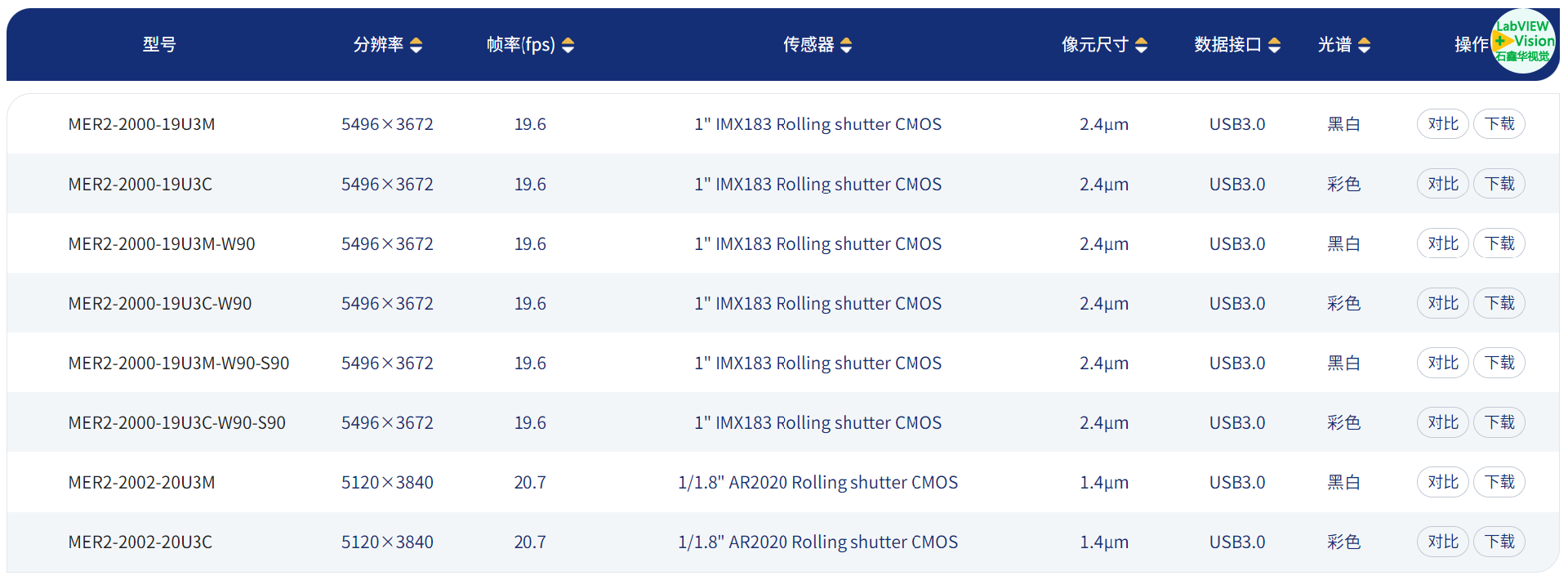

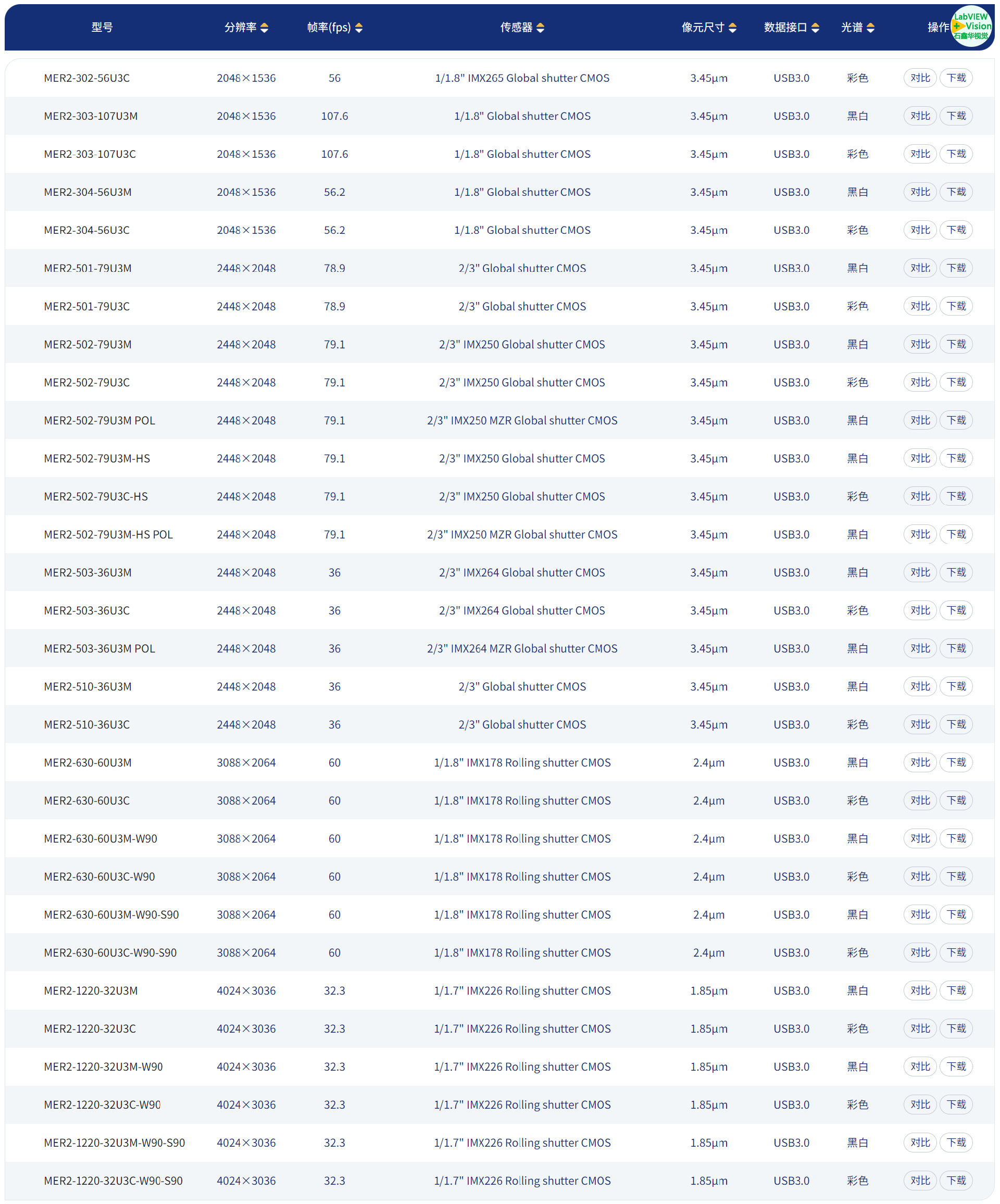

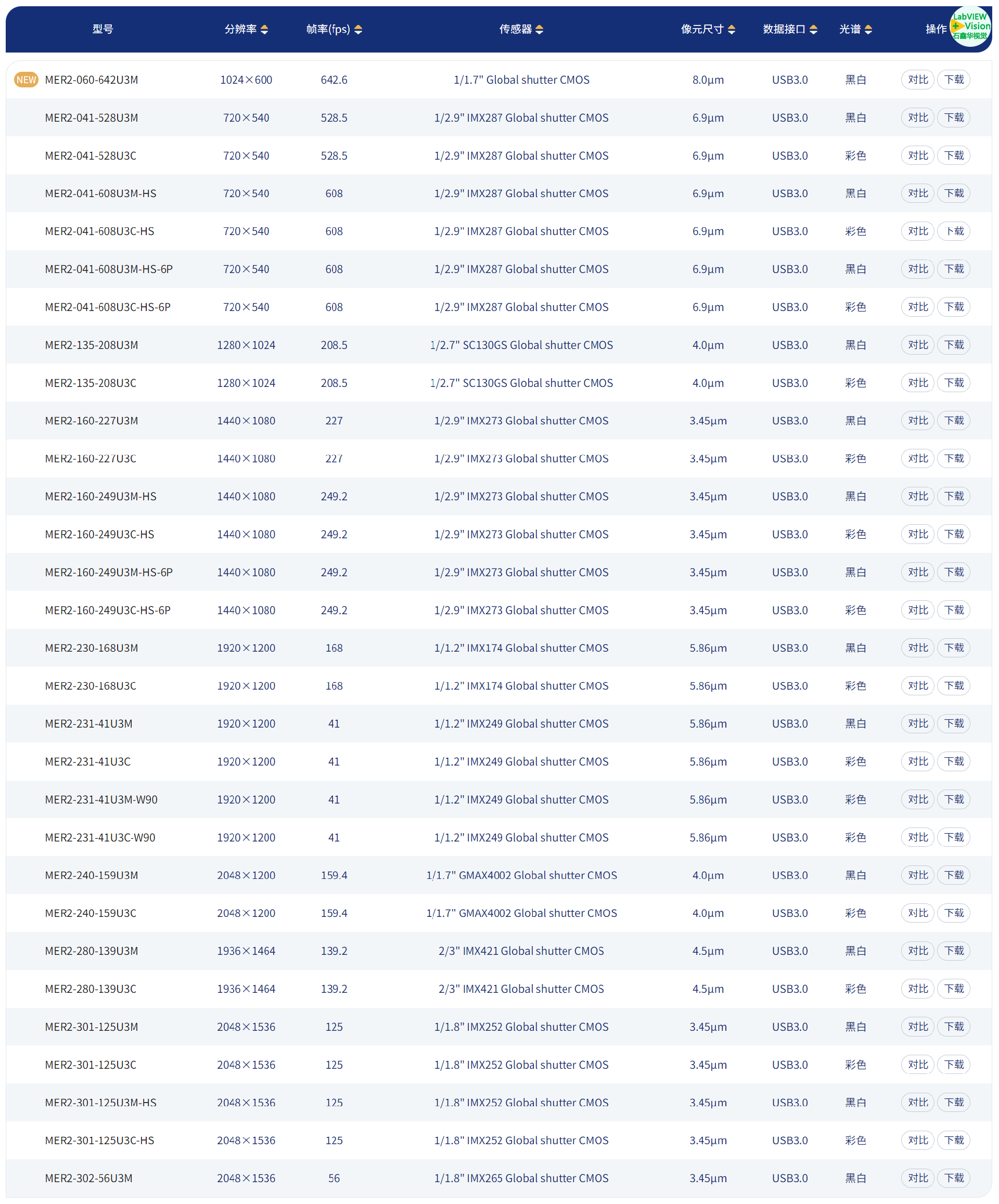

产品列表

型号	分辨率	帧率（fps）	图像传感器	像元尺寸	数据接口	颜色光谱
MER2-041-528U3C	720×540	528.5	1/2.9" IMX287 Global shutter CMOS	6.9μm	USB3.0	彩色
MER2-041-528U3M	720×540	528.5	1/2.9" IMX287 Global shutter CMOS	6.9μm	USB3.0	黑白
MER2-041-608U3C-HS	720×540	608	1/2.9" IMX287 Global shutter CMOS	6.9μm	USB3.0	彩色
MER2-041-608U3M-HS	720×540	608	1/2.9" IMX287 Global shutter CMOS	6.9μm	USB3.0	黑白
MER2-041-608U3C-HS-6P	720×540	608	1/2.9" IMX287 Global shutter CMOS	6.9μm	USB3.0	彩色
MER2-041-608U3M-HS-6P	720×540	608	1/2.9" IMX287 Global shutter CMOS	6.9μm	USB3.0	黑白
MER2-060-642U3M	1024×600	642.6	1/1.7" Global shutter CMOS	8.0μm	USB3.0	黑白
MER2-135-208U3C	1280×1024	208.5	1/2.7" SC130GS Global shutter CMOS	4.0μm	USB3.0	彩色
MER2-135-208U3M	1280×1024	208.5	1/2.7" SC130GS Global shutter CMOS	4.0μm	USB3.0	黑白
MER2-160-227U3C	1440×1080	227	1/2.9" IMX273 Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-160-227U3M	1440×1080	227	1/2.9" IMX273 Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-160-249U3C-HS	1440×1080	249.2	1/2.9" IMX273 Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-160-249U3M-HS	1440×1080	249.2	1/2.9" IMX273 Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-160-249U3C-HS-6P	1440×1080	249.2	1/2.9" IMX273 Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-160-249U3M-HS-6P	1440×1080	249.2	1/2.9" IMX273 Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-230-168U3C	1920×1200	168	1/1.2" IMX174 Global shutter CMOS	5.86μm	USB3.0	彩色
MER2-230-168U3M	1920×1200	168	1/1.2" IMX174 Global shutter CMOS	5.86μm	USB3.0	黑白
MER2-231-41U3C	1920×1200	41	1/1.2" IMX249 Global shutter CMOS	5.86μm	USB3.0	彩色
MER2-231-41U3M	1920×1200	41	1/1.2" IMX249 Global shutter CMOS	5.86μm	USB3.0	黑白
MER2-231-41U3C-W90	1920×1200	41	1/1.2" IMX249 Global shutter CMOS	5.86μm	USB3.0	彩色
MER2-231-41U3M-W90	1920×1200	41	1/1.2" IMX249 Global shutter CMOS	5.86μm	USB3.0	彩色
MER2-240-159U3C	2048×1200	159.4	1/1.7" GMAX4002 Global shutter CMOS	4.0μm	USB3.0	彩色
MER2-240-159U3M	2048×1200	159.4	1/1.7" GMAX4002 Global shutter CMOS	4.0μm	USB3.0	黑白
MER2-280-139U3C	1936×1464	139.2	2/3" IMX421 Global shutter CMOS	4.5μm	USB3.0	彩色
MER2-280-139U3M	1936×1464	139.2	2/3" IMX421 Global shutter CMOS	4.5μm	USB3.0	黑白
MER2-301-125U3C	2048×1536	125	1/1.8" IMX252 Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-301-125U3M	2048×1536	125	1/1.8" IMX252 Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-301-125U3C-HS	2048×1536	125	1/1.8" IMX252 Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-301-125U3M-HS	2048×1536	125	1/1.8" IMX252 Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-302-56U3C	2048×1536	56	1/1.8" IMX265 Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-302-56U3M	2048×1536	56	1/1.8" IMX265 Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-303-107U3C	2048×1536	107.6	1/1.8" Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-303-107U3M	2048×1536	107.6	1/1.8" Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-304-56U3C	2048×1536	56.2	1/1.8" Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-304-56U3M	2048×1536	56.2	1/1.8" Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-501-79U3C	2448×2048	78.9	2/3" Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-501-79U3M	2448×2048	78.9	2/3" Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-502-79U3C	2448×2048	79.1	2/3" IMX250 Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-502-79U3M	2448×2048	79.1	2/3" IMX250 Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-502-79U3M POL	2448×2048	79.1	2/3" IMX250 MZR Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-502-79U3C-HS	2448×2048	79.1	2/3" IMX250 Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-502-79U3M-HS	2448×2048	79.1	2/3" IMX250 Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-502-79U3M-HS POL	2448×2048	79.1	2/3" IMX250 MZR Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-503-36U3C	2448×2048	36	2/3" IMX264 Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-503-36U3M	2448×2048	36	2/3" IMX264 Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-503-36U3M POL	2448×2048	36	2/3" IMX264 MZR Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-510-36U3C	2448×2048	36	2/3" Global shutter CMOS	3.45μm	USB3.0	彩色
MER2-510-36U3M	2448×2048	36	2/3" Global shutter CMOS	3.45μm	USB3.0	黑白
MER2-630-60U3C	3088×2064	60	1/1.8" IMX178 Rolling shutter CMOS	2.4μm	USB3.0	彩色
MER2-630-60U3M	3088×2064	60	1/1.8" IMX178 Rolling shutter CMOS	2.4μm	USB3.0	黑白
MER2-630-60U3C-W90	3088×2064	60	1/1.8" IMX178 Rolling shutter CMOS	2.4μm	USB3.0	彩色
MER2-630-60U3M-W90	3088×2064	60	1/1.8" IMX178 Rolling shutter CMOS	2.4μm	USB3.0	黑白
MER2-630-60U3C-W90-S90	3088×2064	60	1/1.8" IMX178 Rolling shutter CMOS	2.4μm	USB3.0	彩色
MER2-630-60U3M-W90-S90	3088×2064	60	1/1.8" IMX178 Rolling shutter CMOS	2.4μm	USB3.0	黑白
MER2-1220-32U3C	4024×3036	32.3	1/1.7" IMX226 Rolling shutter CMOS	1.85μm	USB3.0	彩色
MER2-1220-32U3M	4024×3036	32.3	1/1.7" IMX226 Rolling shutter CMOS	1.85μm	USB3.0	黑白
MER2-1220-32U3C-W90	4024×3036	32.3	1/1.7" IMX226 Rolling shutter CMOS	1.85μm	USB3.0	彩色
MER2-1220-32U3M-W90	4024×3036	32.3	1/1.7" IMX226 Rolling shutter CMOS	1.85μm	USB3.0	黑白
MER2-1220-32U3C-W90-S90	4024×3036	32.3	1/1.7" IMX226 Rolling shutter CMOS	1.85μm	USB3.0	彩色
MER2-1220-32U3M-W90-S90	4024×3036	32.3	1/1.7" IMX226 Rolling shutter CMOS	1.85μm	USB3.0	黑白
MER2-2000-19U3C	5496×3672	19.6	1" IMX183 Rolling shutter CMOS	2.4μm	USB3.0	彩色
MER2-2000-19U3M	5496×3672	19.6	1" IMX183 Rolling shutter CMOS	2.4μm	USB3.0	黑白
MER2-2000-19U3C-W90	5496×3672	19.6	1" IMX183 Rolling shutter CMOS	2.4μm	USB3.0	彩色
MER2-2000-19U3M-W90	5496×3672	19.6	1" IMX183 Rolling shutter CMOS	2.4μm	USB3.0	黑白
MER2-2000-19U3C-W90-S90	5496×3672	19.6	1" IMX183 Rolling shutter CMOS	2.4μm	USB3.0	彩色
MER2-2000-19U3M-W90-S90	5496×3672	19.6	1" IMX183 Rolling shutter CMOS	2.4μm	USB3.0	黑白
MER2-2002-20U3C	5120×3840	20.7	1/1.8" AR2020 Rolling shutter CMOS	1.4μm	USB3.0	彩色
MER2-2002-20U3M	5120×3840	20.7	1/1.8" AR2020 Rolling shutter CMOS	1.4μm	USB3.0	黑白
