MER2-231-41U3C-W90大恒图像水星USB3.0彩色90度转角工业相机

水星二代230万像素90度转角工业相机

水星二代90度转角相机结构紧凑，外形尺寸为29×29×58.8mm，配有90度转角镜头接口，安装更为灵活。相机内置优异的图像处理（ISP）算法，提供多种采集方式。MER2-231-41U3C-W90相机采用全局曝光的Sony IMX249 CMOS感光芯片，通过USB3.0数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，且相机sensor面与数据接口面成90度角，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。

水星MER2-U3-W90系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

■ 配有 90 度转角镜头接口，用户在条件苛刻的安装空间下可以实现转角安装

■ 触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）

■ 像素抽样（Decimation）、Binning、数字移位和黑电平功能

■ 支持 Gamma 校正，优化采集图像的亮度

■ 彩色相机支持环境光源预设、颜色转换、饱和度功能

■ 黑白相机支持锐化和降噪功能

■ 查找表、参数组、计数器、定时器

■ 支持取消参数范围限制，可扩大曝光、增益等参数的范围值

■ 提供 16KB 用户数据区，保存算法系数、参数配置等

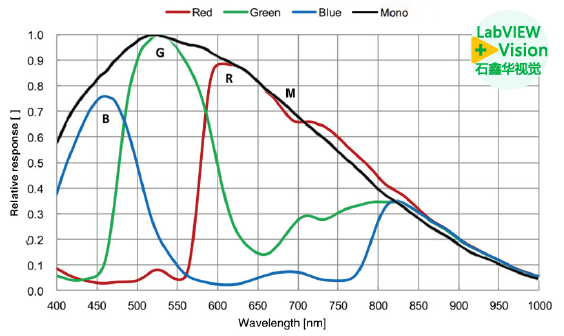

光谱曲线

规格参数

型号	MER2-231-41U3C-W90	MER2-231-41U3M-W90
光谱	彩色	黑白
像素格式	Bayer RG8 / Bayer RG10 / Bayer RG12	Mono8 / Mono10 / Mono12
信噪比	45.33 dB	45.33 dB
品牌	大恒图像
分辨率	1920(H) × 1200(V)
传感器	Sony 1/1.2” IMX249 Global shutter CMOS
像元尺寸	5.86μm × 5.86μm
帧率	41 fps
模数转换精度	12 bit
像素深度	8 bit，10 bit，12 bit
曝光时间	标准：20μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，2×1，2×2
像素抽样	FPGA：1×1，1×2，2×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

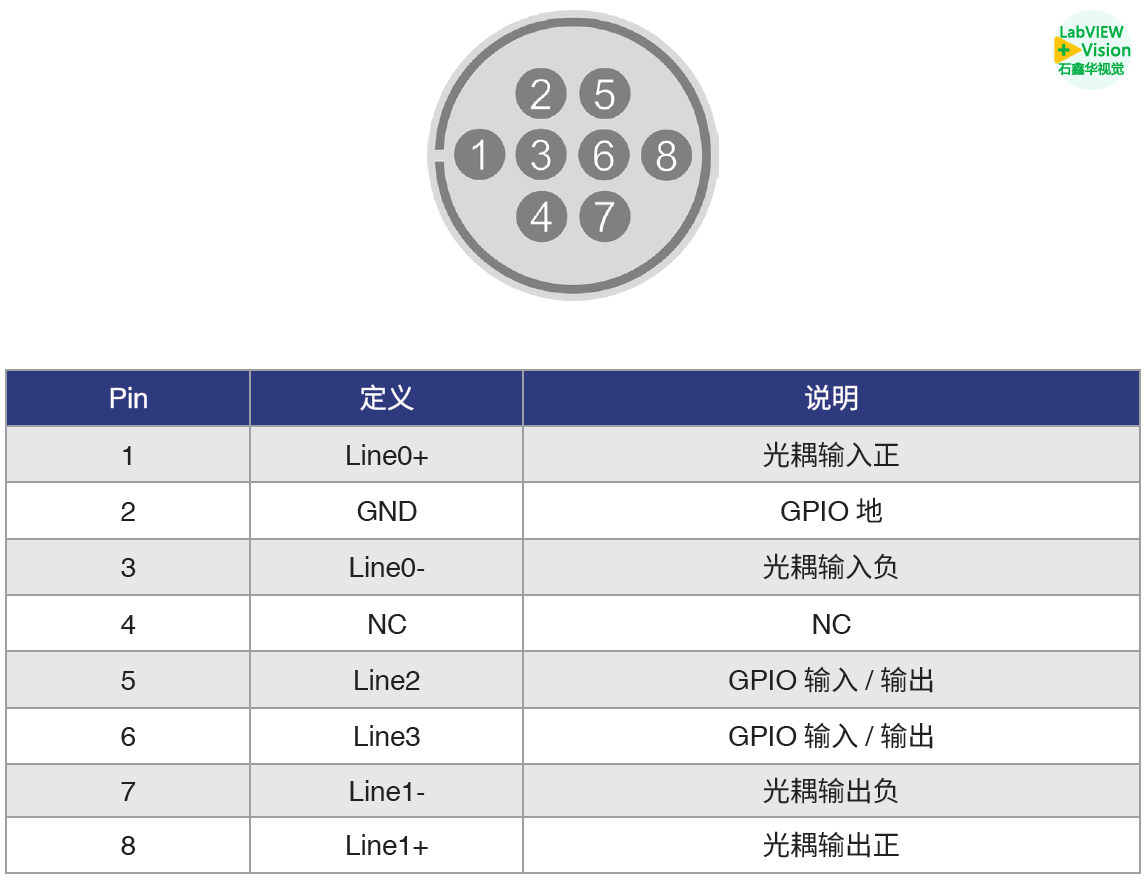

I/O接口	1 路光耦隔离输入，1路光耦隔离输出，2 路双向 GPIO
数据接口	USB3.0
供电要求	USB3.0接口供电
额定功率	1.70 W @ 5 VDC
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C / CS

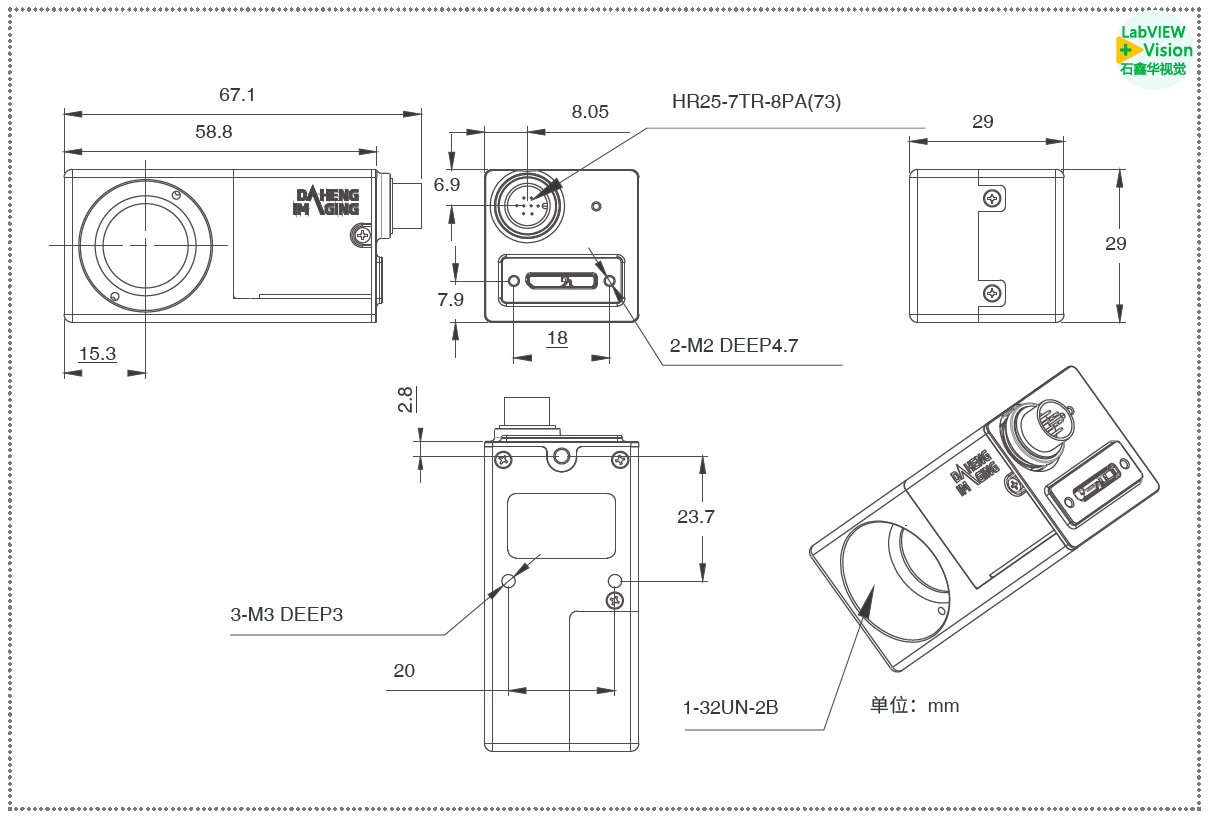

机械尺寸	29(W) ×29(H) × 58.8(L) mm（不含镜头接口和连接件）
重量	78 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Android，ARMv7，ARMv8
认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam®
