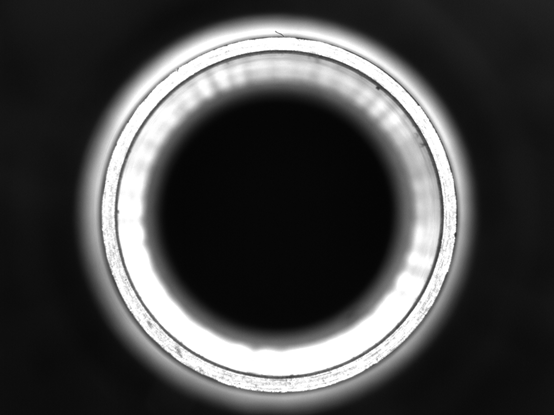

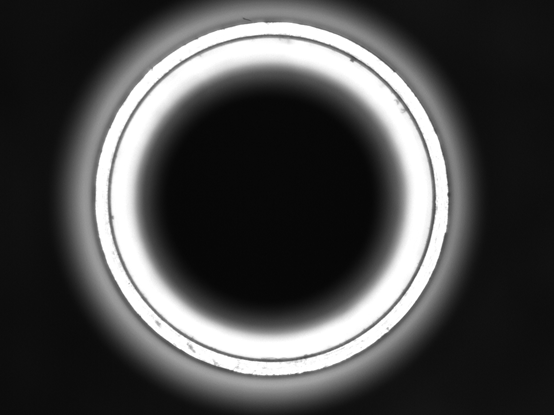

风扇轴承座直径测量，主要是测量其内外径以及同心度（内外圆心的重合度）。对于本项目来讲，是属于比较容易的一种视觉应用项目。

机器视觉光源

因为产品本身是圆形的，所以使用环形光源、环形无影光源、圆顶光源等环状的光源，可以得到比较好的效果图。可以将环的内外圆都表现的比较清晰，从而可以比较容易的测量得到内径、外径以及圆心。

工业相机

根据测量精度选择合适分辨率的相机即可。精度要求高、产品直径大时，则需要使用较高分辨率的相机。

工业镜头

可以使用常规的CCTV镜头进行拍摄。如果精度要求很高，则可以考虑使用平行光源，再配合远心镜头拍摄图像。这样可以得到比较好的效果。

图像处理

使用找圆函数即可同时测量直径并得到圆心，然后通过内外两个圆之间的距离来判断其同心度。
