机器视觉之钢片有无薄膜视觉检测

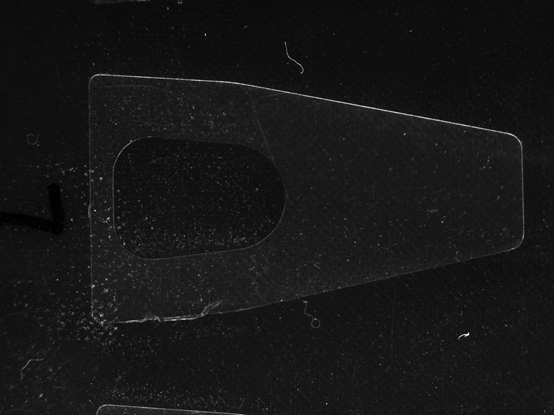

钢片有膜（同轴光源照明）

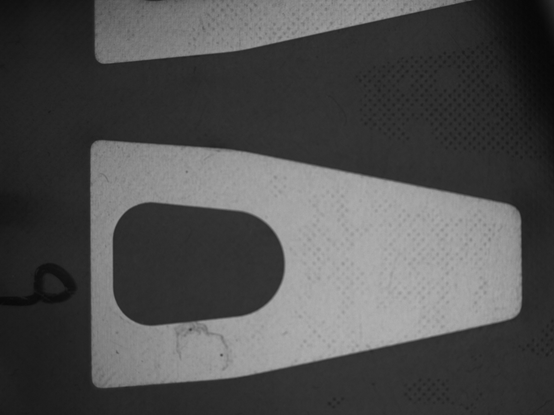

钢片无膜（同轴光源照明）

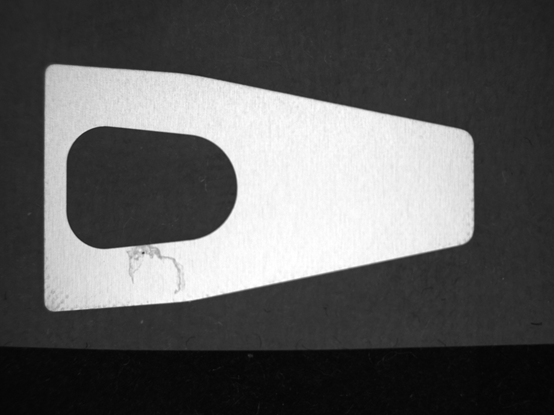

钢片有膜（0度环形光源照明）

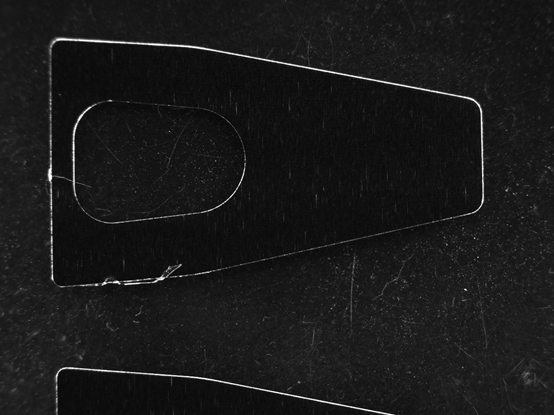

钢片无膜（0度环形光源照明）

钢片有无薄膜的视觉检测，主要就是判断钢片上有无贴透明薄膜，这种膜一般用于防水、防锈、抗氧化等。因此其有无是产品的重要评判标准。

机器视觉光源

如上图所示，可以使用两种类型的光源进行照明，一种是使用同轴光源。这样可以将产品整个表面都表现出来。从中可以看到，有薄膜和没有薄膜时的抬举特征是不一样的。没有薄膜时，更反光，更白亮。另一种是使用低角度的环形光源，这样可以将边缘打亮，有膜时反光不是很强烈，则边缘比较黑，没膜时，则反光很列强。不过整体看来，使用同轴光源的效果要区别明显一些。

工业相机

可以使用常规的工业相机，如30万像素、130万像素之类的。

工业镜头

可以使用常规的FA镜头，如CCTV镜头或普通的远心镜头拍摄边缘。

图像处理

粒子分析，直方图测量等，是可以使用的方法。

机器视觉项目实现难度

★★
