机器视觉之二极管极性检测

机器视觉之二极管极性检测

机器视觉之二极管极性检测

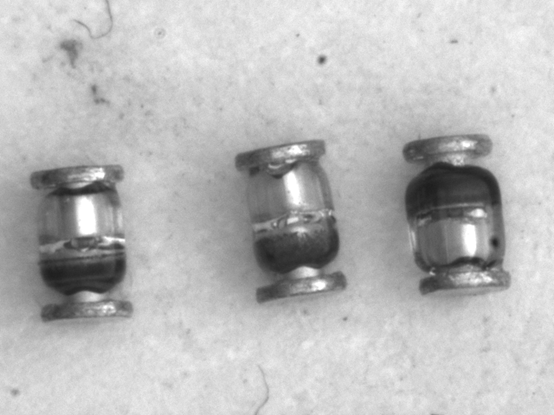

二极管极性检测，主要判断二极管的方向。利用其黑色端子的特征，可以判断其方向。

机器视觉光源

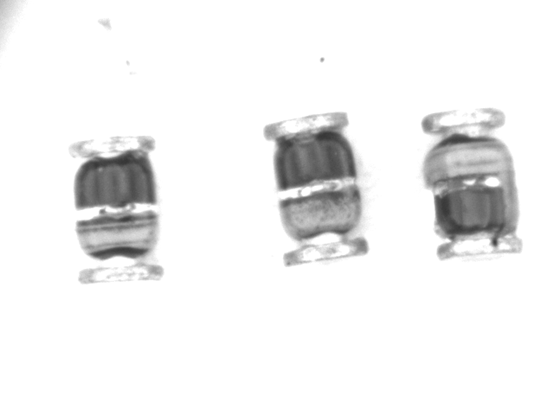

对于本二极管方向判断，这里即可以使用前向照明，也可以使用背向照明。使用前向照明时，可以使用条形光源、环形光源。使用背向照明时，则可以使用面光源。

工业相机

如果是单个二极管的方向检测，不需要使用太分辨率的相机，只需要30万像素级工业相机即可。

工业镜头

可以使用CCTV镜头，也可以使用远心镜头，看成本预算。

图像处理

可以使用粒子分析。方法快速有效。

机器视觉项目实现难度

★★
