PCB板上零件有无判断

PCB板上零件有无判断

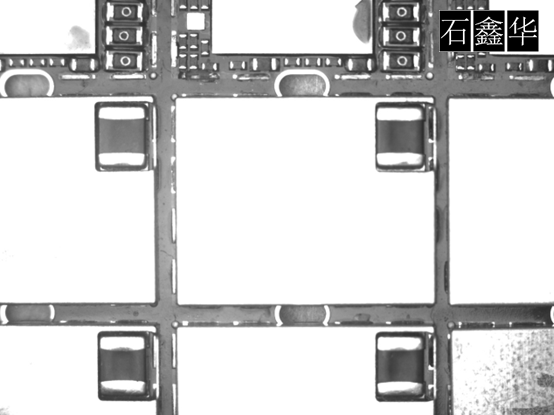

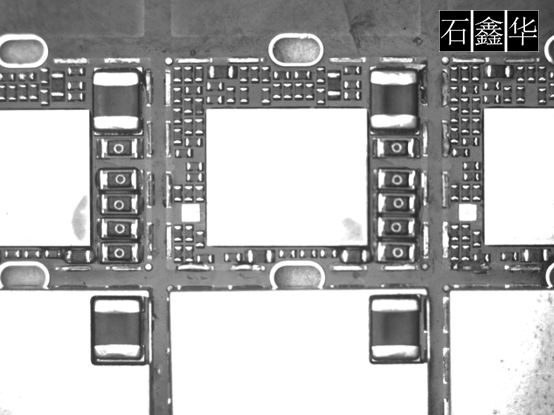

PCB板上是的零件有无判断，这个是比较典型的机器视觉应用之一。如判断电阻、电容、IC等有无的判断。有些可能还会有方向判断。实现相对比较容易，很多时候就看元件的大小与视野的大小问题。

机器视觉光源

对于这种产品，可以考虑高角度的环形光源或者是同轴光源，可以将背景照明的比较明显。然后零件上的一些标志也可以比较明显的表示出来。

工业相机

可以考虑使用常规的130万像素或者是500万像素级别的相机。主要考虑视野大小与精度要求。

工业镜头

可以使用常规CCTV镜头。此应用对于镜头的要求不是很高。

图像处理

可以越粒子分析、模式匹配等方法。

机器视觉项目实现难度

★★★
