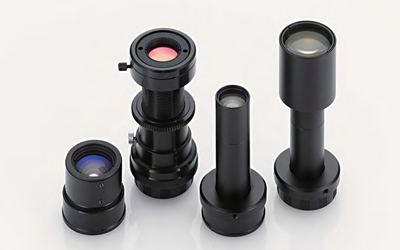

VS-UV&IR紫外、红外系列机器视觉微距镜头
Machine Vision Macro Lens : UV&IR model
机器视觉微距镜头:UV紫外&IR红外型号
Specially designed for visible and infrared wavelengths
对于可见光和红外波段特别设计
Machine Vision design
设计用于机器视觉
For large format sensor : VS-MC01303IR
可以针对大型传感器:VS-MC01303IR(可以适用于22mm直径传感器)
Low distortion for all models
所有型号都是低畸变

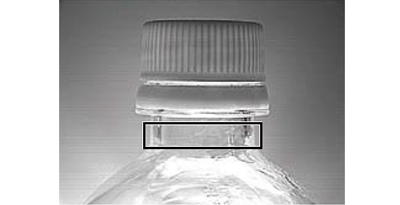

Visible lens + Visible lighting可见光镜头+可见光源

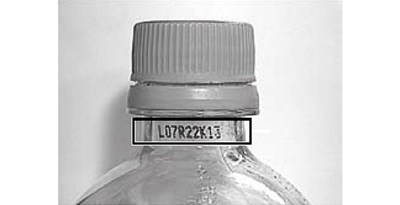

IR lens + IR lighting红外镜头+红外光源
型号 | 光学倍率 | 工作距离(mm) | 光圈F | 视角(VxH mm) | TV畸变 | 传感器尺寸 |
VS-MC00303NS-UV | 0.03x~0.3x | 520.1~38.1 | 4.8~16.1~ 6.4~21.3 | 160x213.3~ 16x21.3 (1/2") | ~-0.01% | 2/3" |
VS-MC0510S-UV | 0.5x~1.0x | 134.1~88.1 | 4.8~6.4 | 9.6x12.8~ 4.8x6.4 (1/2") | -0.0007%~ -0.0085% | 1/2" |
VS-MC2-65UV365 | 2.0x | 64 | 9.4 | 2.4x3.2 (1/2") | 0.1% | 1/2" |
VS-MC3-65UV365 | 3.0x | 65.3 | 9.27 | 1.6x2.1 (1/2") | 0.1% | 1/2" |
VS-MC01303IR | 0.13x~0.3x | 176.3~78.2 | 4.00~4.60 | 50.4x67.2~ 22.0x29.3(2/3") | ~0.1% | Φ22 |
型号 | 焦距f (mm) | 光圈F | 视野VxH | 传感器尺寸 | 工作距离mm | |
VS-0614V-IR | 6 | 1.4 - © | 42.3x54.6(1/2") | 1/2" | 200-∞ | |
VS-0813V-IR | 8 | 1.3 - © | 44.6x57.3(2/3") | 2/3" | 200-∞ | |
VS-1214V-IR | 12 | 1.4 - © | 21.9x28.9(1/2") | 1/2" | 300-∞ | |
VS-1614V-IR | 16 | 1.4 - © | 22.8x30.1(2/3") | 2/3" | 400-∞ | |
VS-2514V-IR | 25 | 1.4 - © | 14.9x19.8(2/3") | 1" | 500-∞ | |
VS-3518V-IR | 35 | 1.8 - © | 10.8x14.4(2/3") | 2/3" | 300-∞ | |
VS-5018V-IR | 50 | 1.8 - © | 7.9x10.5(2/3") | 2/3" | 1000-∞ |
