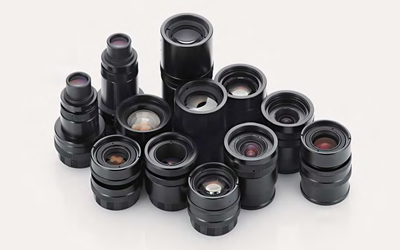

VS-MC系列机器视觉微距镜头
Machine Vision Macro Lens
机器视觉微距镜头
Robust design for vibration resistance
坚固的设计用于抵抗震动
For VGA ～3 Megapixel sensors
针对30万像素~300万像素图像传感器
Compact & Simple for machine use
对于机器应用的紧凑和简单
Distortionless and Reduced shading
低畸变和较小的色差
Different F/# version available for VS-MC4～75：Open, F5.6 or F8
不同的光圈针对VS-MC4~75：全开时F5.6或F8
改进的抗震性Improvement of Vibration Resistance

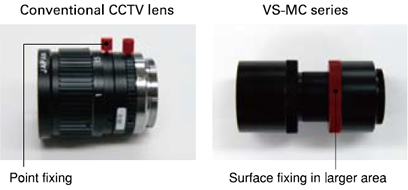

常规CCTV镜头和VS-MC系列镜头紧固装置对比
Focus locking system has been changed from point fixing to surface fixing utilizing a ring and internal mechanical structure designed for high vibration resistance.
对焦锁定系统已经从点固定改变为面固定，其原理是利用一个圆环及内部为高抗震性而设计的机械结构来实现的。

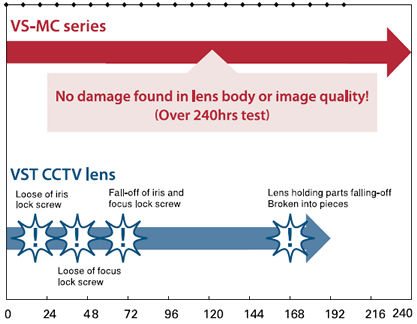

通过调整振动机器测试的结果Vibration test result by high speed vibration machine
Condition:Acceleration=57.7m/s2(*1G=9.8m/s2)
条件：加速度=57.7 m/s2(*1G=9.8m/s2)
From 9.9Hz to 1000Hz (approx.3 minutes interval)
从9.9HZ到1000HZ（约3分钟间隔）
*The test result is caused by the hard test for destructive purpose.
此测试结果是由硬性破坏性测试得到的。
型号与规格
型号 | 光学倍率 | 工作距离(mm) | 光圈F | 视角(VxH mm) | TV畸变 (Max) | 传感器尺寸(Max) |
VS-MC024 | 0.25x～0.5x | 213.3 ～ 121.2 | 4～4.8 | 26.4x35.2 ～ | ～0.1% | 2/3” |
VS-MC024S | 0.25x～0.5x | 210.4 ～ 118.3 | 4～4.8 | 26.4x35.2 ～ | ～0.1% | 2/3” |
VS-MC0510 | 0.5x～1.0x | 121.3 ～ 75.3 | 4.8～6.4 | 13.2x17.6 ～ 6.6x8.8 (2/3") | ～-0.01% | 2/3” |
VS-MC0510S | 0.5x～1.0x | 118.4 ～ 72.4 | 4.8～6.4 | 13.2x17.6 ～ 6.6x8.8 (2/3") | ～-0.01% | 2/3” |
型号 | 光学倍率 | 工作距离(mm) | 光圈F *全开时 | 数值孔径NA | ||
VS-MC0510-1 | 0.5x～1.0x | 121.3～75.3 | 48.4～64.1 | 0.005～0.007 | ||
VS-MC0510-2 | 0.5x～1.0x | 121.3～75.3 | 24.2～32 | 0.01～0.015 | ||
VS-MC0510-3 | 0.5x～1.0x | 121.3～75.3 | 16.1～21.3 | 0.015～0.023 | ||
VS-MC0510-4 | 0.5x～1.0x | 121.3～75.3 | 12.1～16 | 0.02～0.031 | ||
VS-MC0510-5 | 0.5x～1.0x | 121.3～75.3 | 9.6～12.8 | 0.026～0.039 | ||
VS-MC0510-6 | 0.5x～1.0x | 121.3～75.3 | 8～10 | 0.031～0.05 | ||
VS-MC0510-7 | 0.5x～1.0x | 121.3～75.3 | 6.9～9.1 | 0.036～0.054 | ||
VS-MC0510-8 | 0.5x～1.0x | 121.3～75.3 | 6～8 | 0.041～0.062 | ||
VS-MC0510-9 | 0.5x～1.0x | 121.3～75.3 | 5.3～7.1 | 0.047～0.07 | ||
型号 | 光学倍率 | 工作距离(mm) | 光圈F | 传感器尺寸 | 重量 | TV畸变 |
VS-MC4 | 0.01x～0.04x | 404.1～92.1 | 2.10- | 1/2” | 60g | 0.95%～0.92% |
VS-MC6.5 | 0.01x～0.06x | 631.5～89.0 | 2.28- | 1/2” | 60g | 0.11%～-0.01% |
VS-MC10 | 0.02x～0.15x | 502.8～57.8 | 2.04- | 1/2” | 55g | 0.08%～-0.10% |
VS-MC15 | 0.03x～0.3x | 492.2～42.3 | 2.06- | 2/3” | 42g | 0.11%～-0.14% |
VS-MC20 | 0.04x～0.4x | 516.5～49.8 | 2.22- | 2/3” | 47g | 0.06%～-0.34% |
VS-MC25N | 0.05x～0.5x | 513.9～54.9 | 2.10- | 2/3" | 50g | 0.05%～-0.18% |
VS-MC30 | 0.06x～0.45x | 514.6～81.1 | 2.12- | 2/3” | 49g | 0.20%～-0.09% |
VS-MC35 | 0.26x～0.65x | 163.5～82.7 | 2.39- | 2/3” | 70g | ～-0.03% |
VS-MC50 | 0.08x～0.48x | 625.8～121.1 | 2.65- | 2/3” | 90g | ～-0.05% |
VS-MC75 | 0.14x～0.62x | 563～153.8 | 4.34- | 2/3” | 120g | ～-0.02% |
