VST VS-LD系列低畸变微距工业镜头

概述

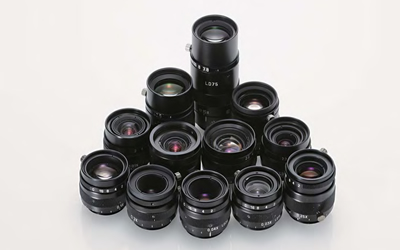

VS-LD系列工业镜头

Distortionless Macro Lens

低畸变微距镜头

Low distortion even when using extension tubes 10 models from focal lengths f4mm～f75mm

很低的畸变，即使使用延长管时，10种型号，焦距从4mm到75mm

Compact size: 32mm in diameter (except for VS-LD 6.5)

紧凑小巧的尺寸：32mm直径（除了VS-LD6.5mm的镜头）

For VGA ～3 Megapixel sensors

可以适用于30万像素~300万像素图像传感器

Reduced shading

减少的像差

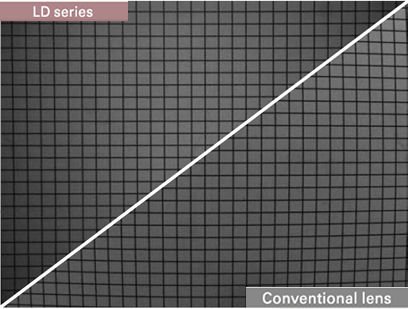

镜头畸变对比图Distortion comparison chart

VS-LD系列和常规镜头的畸变对比

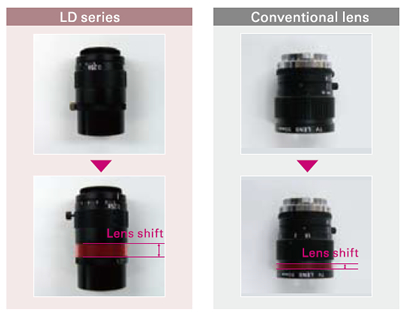

镜头平移Lens shift（对焦距离）

VS-LD Series maintains low distortion and less shading by utilizing a higher amount of lens shift. The result is a lens with a great variety of WD and magnifications while maintaining a high quality image in the entire FOV.

VS-LD系列使用更高的镜头平移空间也同样可以保持较低的畸变和较少的像差。其结果就是同一枚镜头可以使用多种不同的工作距离和放大倍数，也能在整个视场中保持较高的图像质量。

VS-LD系列与普通常规镜头的镜头平移距离（对焦距离）

型号与规格

型号	焦距ｆ(mm)	光学倍率	工作距离(mm)	光圈F	TV畸变	传感器靶面尺寸	重量
VS-LD4	4	0.01x～0.04x	405.1～93.1	2.10～2.16	0.95%～0.92%	1/2”	52g
VS-LD6.5	6.5	0.01x～0.06x	631.5～89	2.28～2.4	0.11%～-0.01%	1/2”	50g
VS-LD10	10	0.02x～0.1x	499.8～89	2.24～2.42	0.08%～-0.08%	1/2”	46g
VS-LD15	15	0.03x～0.15x	491.8～91.8	2.06～2.3	0.11%～0.00%	2/3”	46g
VS-LD20	20	0.04x～0.22x	511.0～86.8	2.22～2.60	0.06%～-0.15%	2/3”	45g
VS-LD25N	25	0.05x～0.25x	511～103	2.1～2.5	0.05%～-0.09%	2/3”	47g
VS-LD30	30	0.1x～0.23x	312.7～143.1	2.20～2.46	0.03%～-0.05%	2/3”	46g
VS-LD35	35	0.3x～0.5x	142.4～95.7	2.47～2.85	～-0.03%	2/3”	58g
VS-LD50	50	0.1x～0.25x	503.8～213	2.70～3.06	～0.05%	2/3”	73g
VS-LD75	75	0.15x～0.35x	527.7～245.9	4.38～5.14	～-0.02%	2/3”	100g
