第三章 VBAI配置界面
3.1 配置界面菜单
3.1.1 File文件
3.1.1.7 Save Image保存图像

保存当前步骤的图像。注意，VBAI同一脚本中的不同步骤输出的图像是不一样的，保存的图像也是不一样的。实际情况，可根据需要保存哪种效果。这里打开一个相机采集功能步骤，采集一张图像，然后点击保存图像：

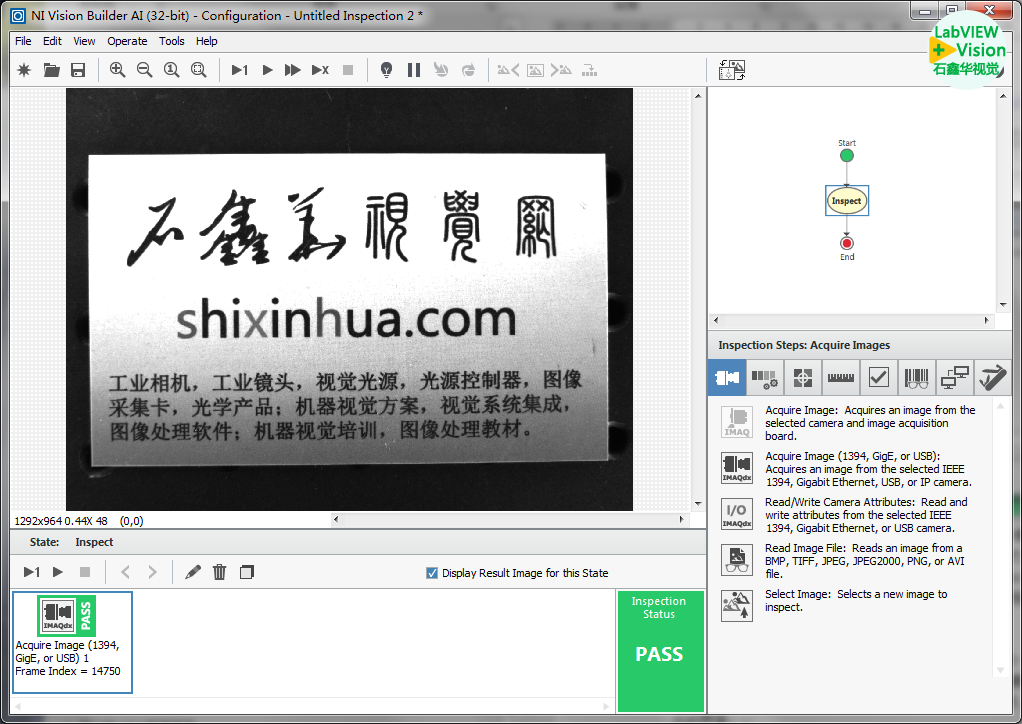

采集图像

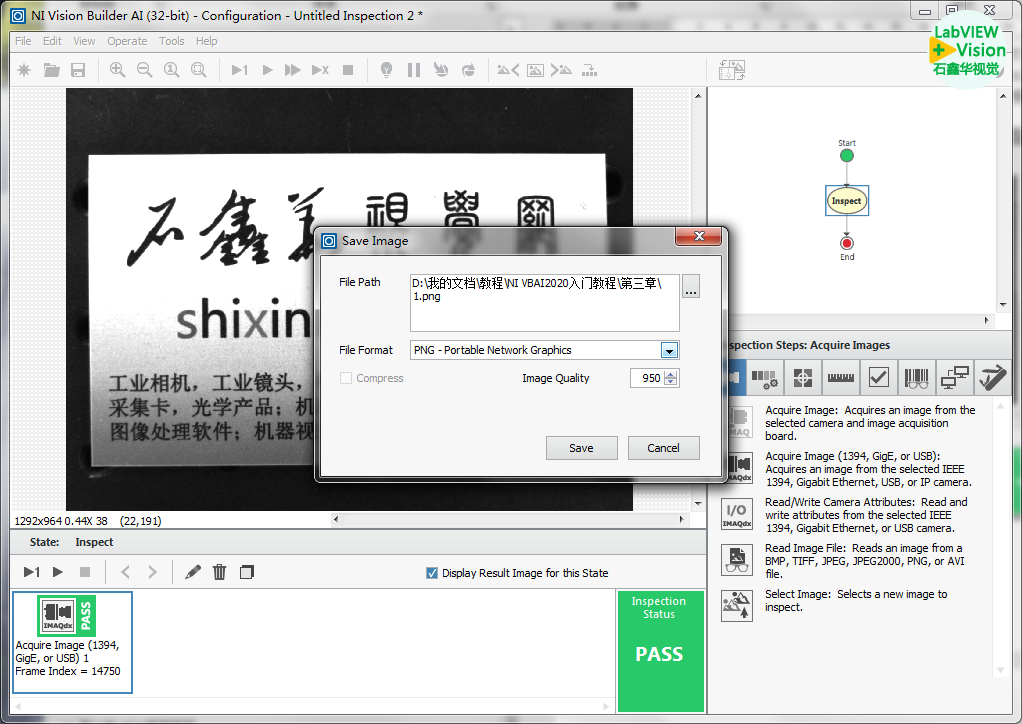

Save Image保存图像

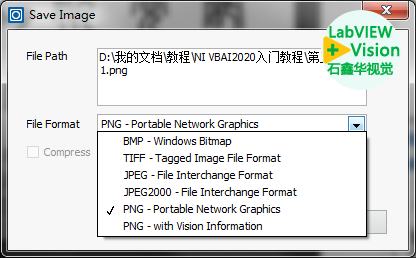

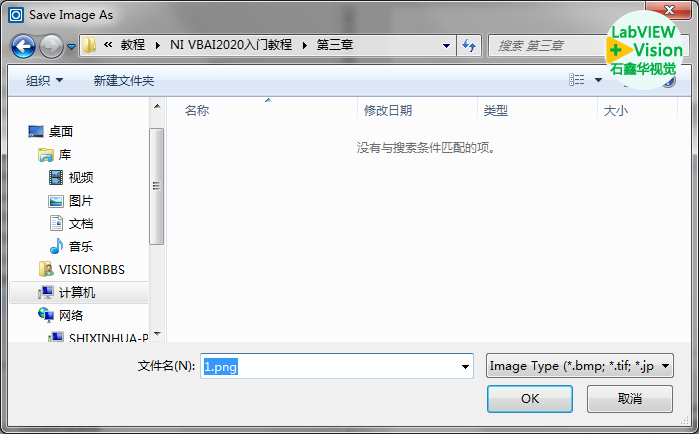

保存图像对话框及支持文件格式

保存图像对话框，先选择一个文件路径：

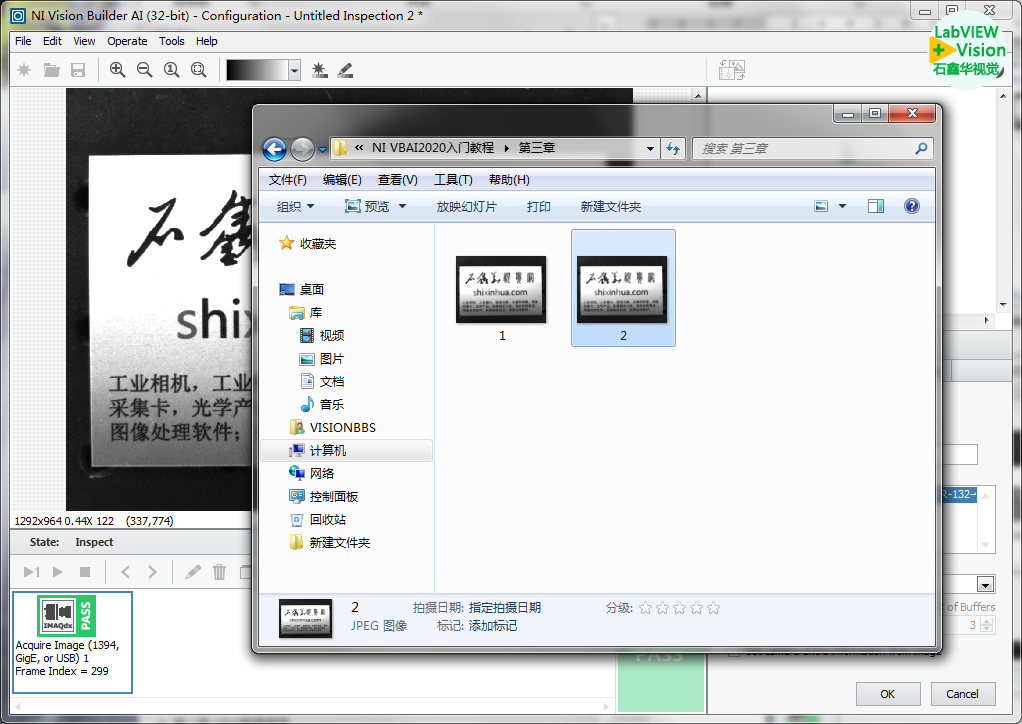

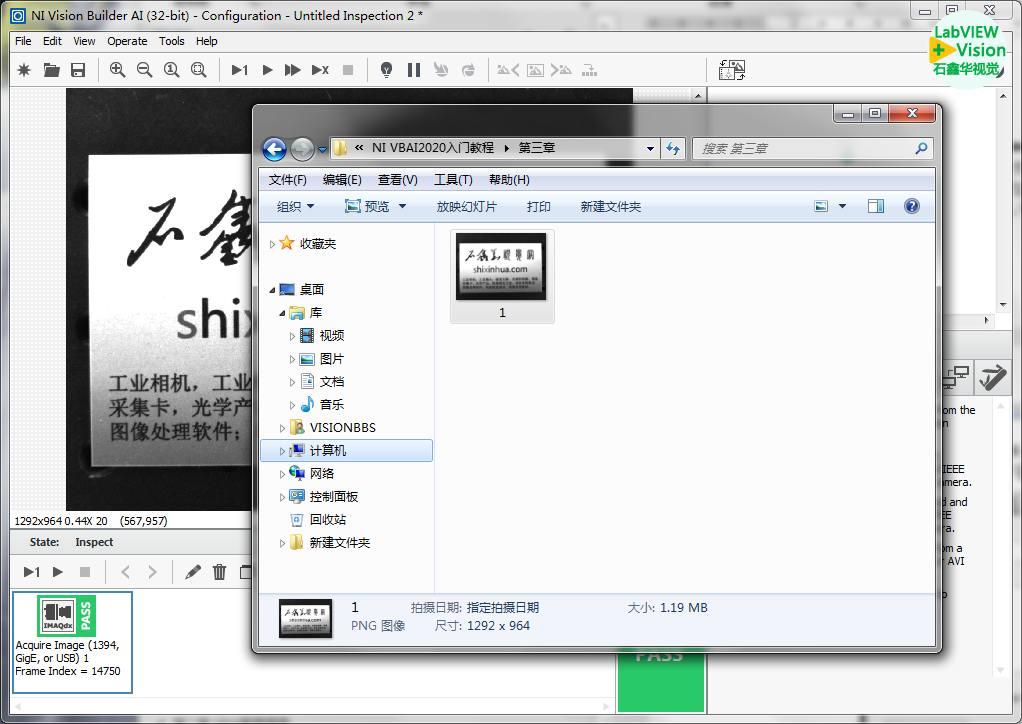

保存图像文件夹目录和图像类型

       在保存图像时，需要确认文件夹目录以及图像类型。这里可用的图像类型可以使用bmp、tif、jpg、jp2、png等类型。VBAI2020版的保存图像的功能，好像没有以前的版本功能好。以前的版本，其实是可以选择文件夹，然后每次只要修改文件名就可以了。也可以合并图像覆盖再保存：

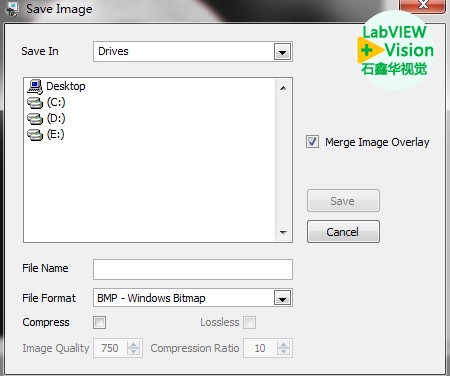

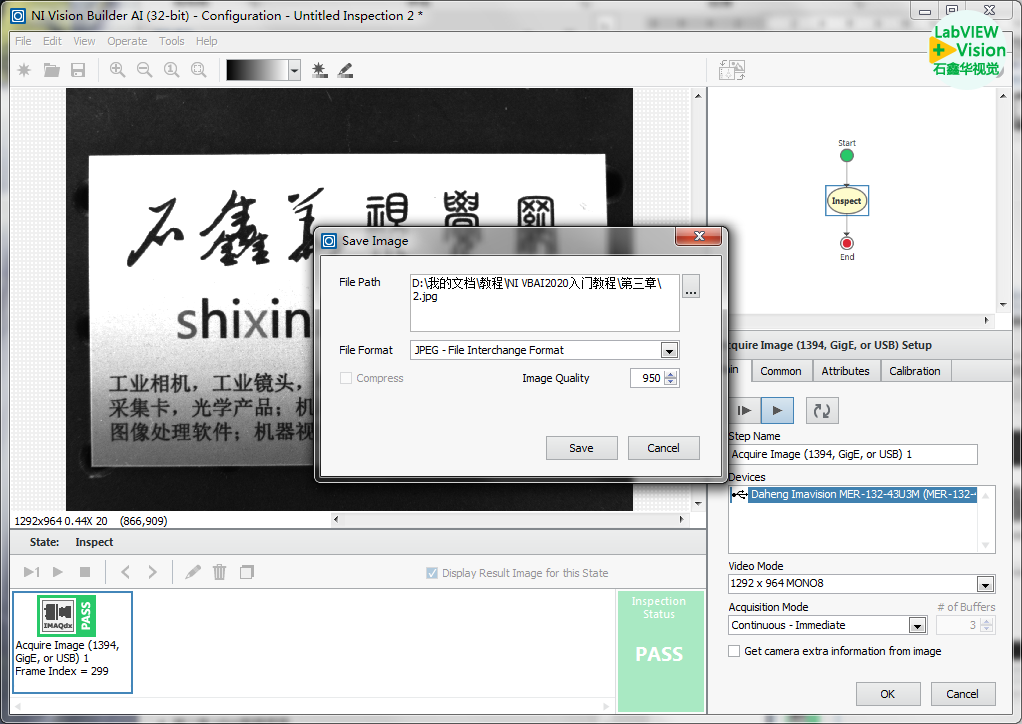

旧版VBAI保存图片

BMP文件

TIFF文件

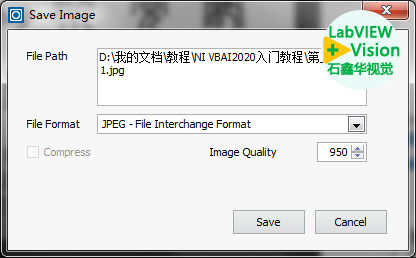

JPEG文件

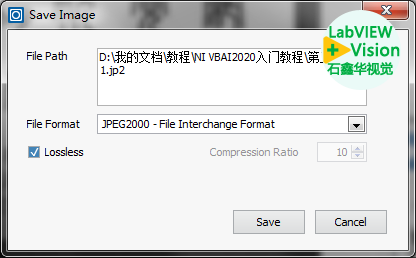

JPEG2000文件

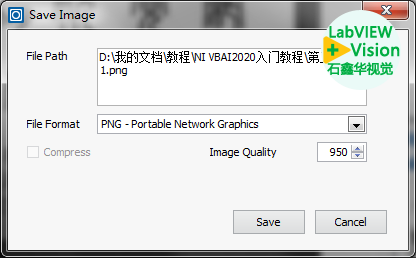

PNG文件

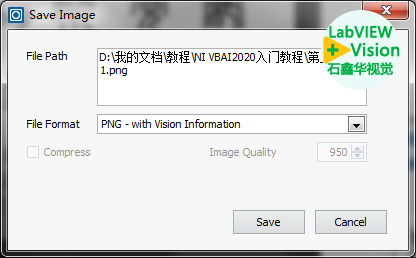

PNG文件-包含视觉信息

上面的就是保存为不同文件格式的图像。可以看到，选择不同的文件格式时，下面的Compress压缩/Lossless功能有所不同，有些格式可用，有些格式不可用。Image Quality图像质量/Compression Ratio压缩比也是这样，不同格式时功能不同，是否可用也有所不同。
