第二章 VBAI欢迎界面

2.4 Run Inspection运行检测

Run Inspection运行检测

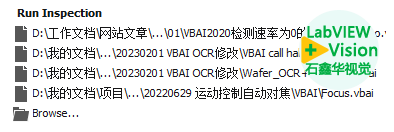

左下部分为Run Inspection运行检测，点击Brows浏览链接，可以打开已有的检测脚本如下图所示：

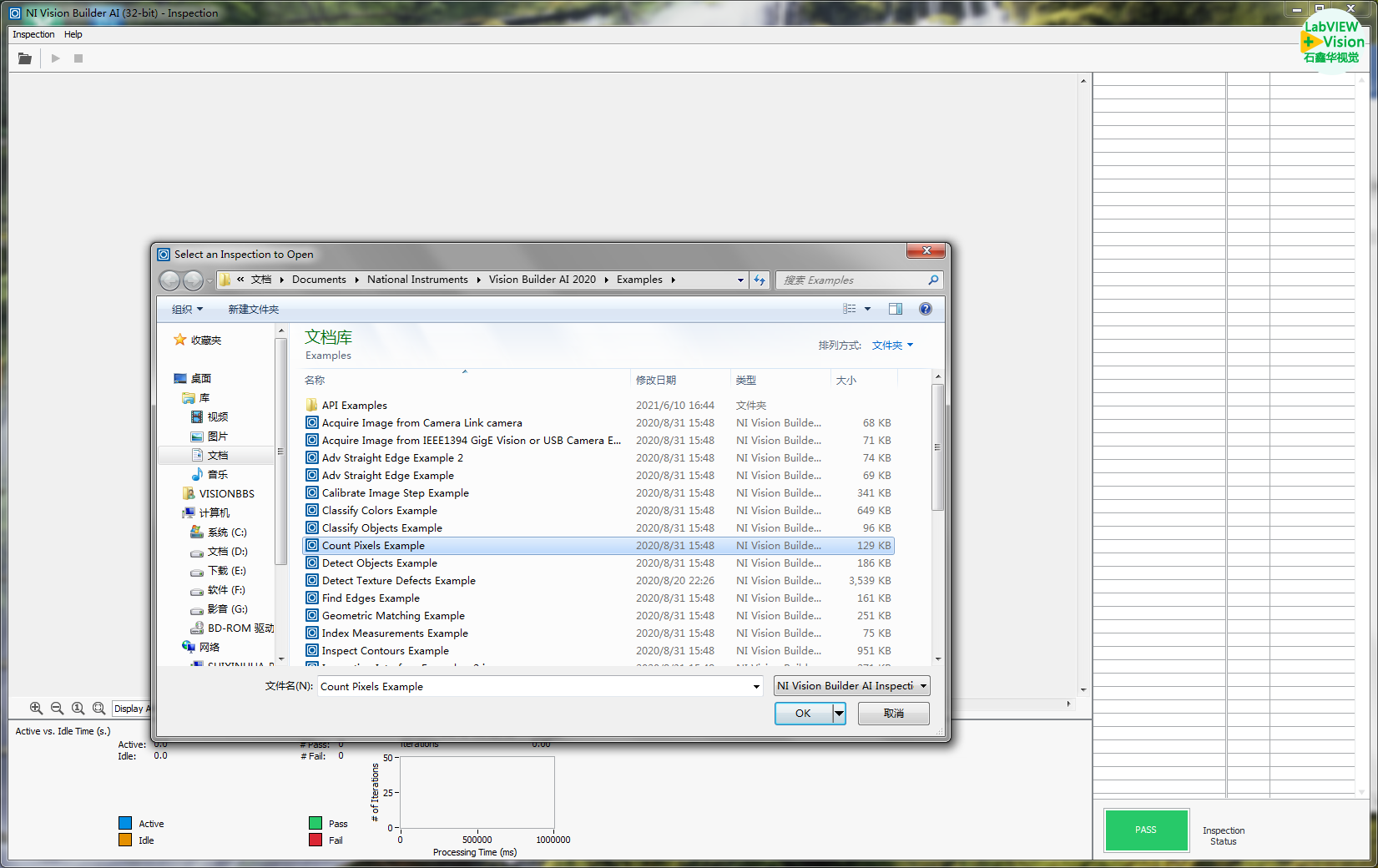

运行VBAI脚本

选择好脚本后，点击确定，进入检测界面，如下图所示：

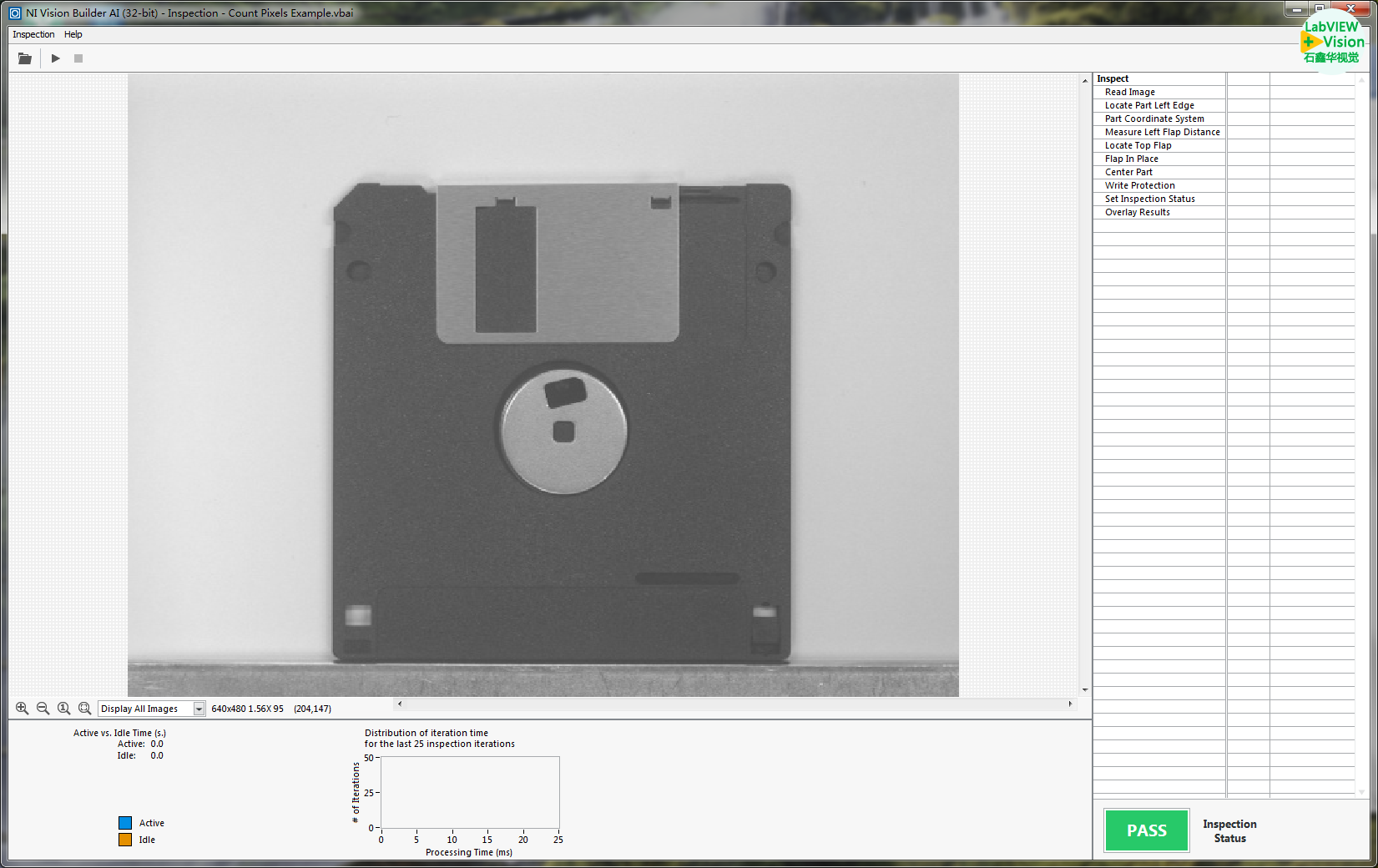

VBAI运行检测界面

检测界面相对要简单一些，左上角是菜单和快捷按钮（打开、运行、停止）。中间一个大的区域是显示检测图像。显示图像下面则有放大、缩小、1：1、适合窗口等缩放工具，以及显示图像、图像信息等：

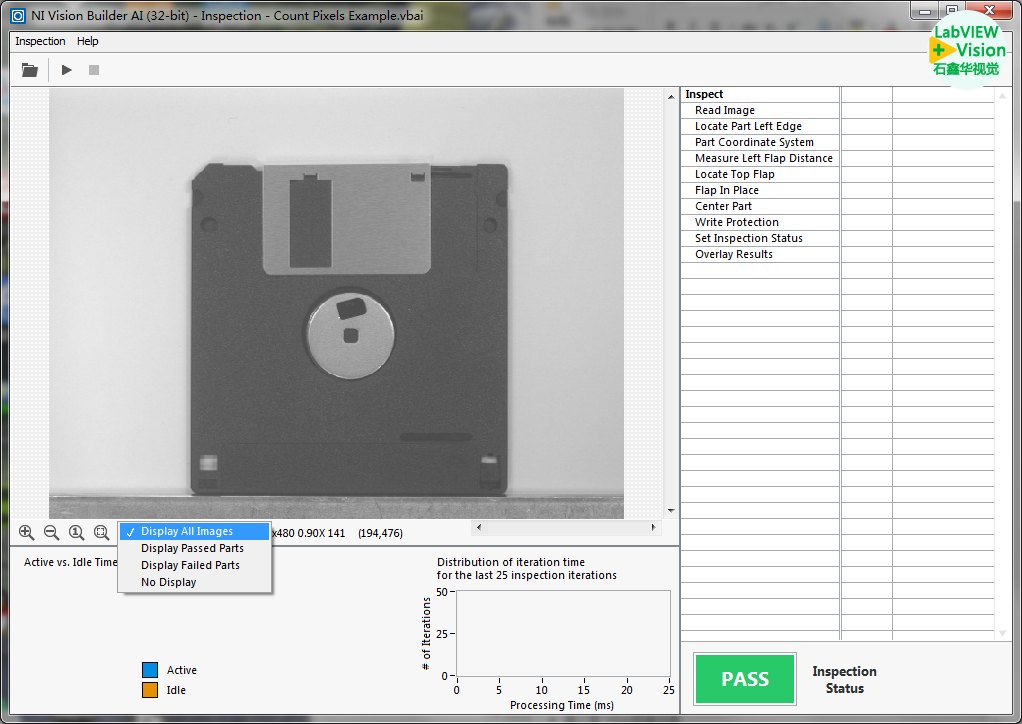

显示图像模式

       最下面则是一些检测统计信息，运行后会显示统计信息。右边列表则是检测的步骤列表。运行时，会显示具体每一步的结果和数据。

       右下角则会显示检测状态，OK产品是绿色的Pass，NG产品是红色的Fail。点击左上角的三角形按钮，即可运行检测，如下图所示：

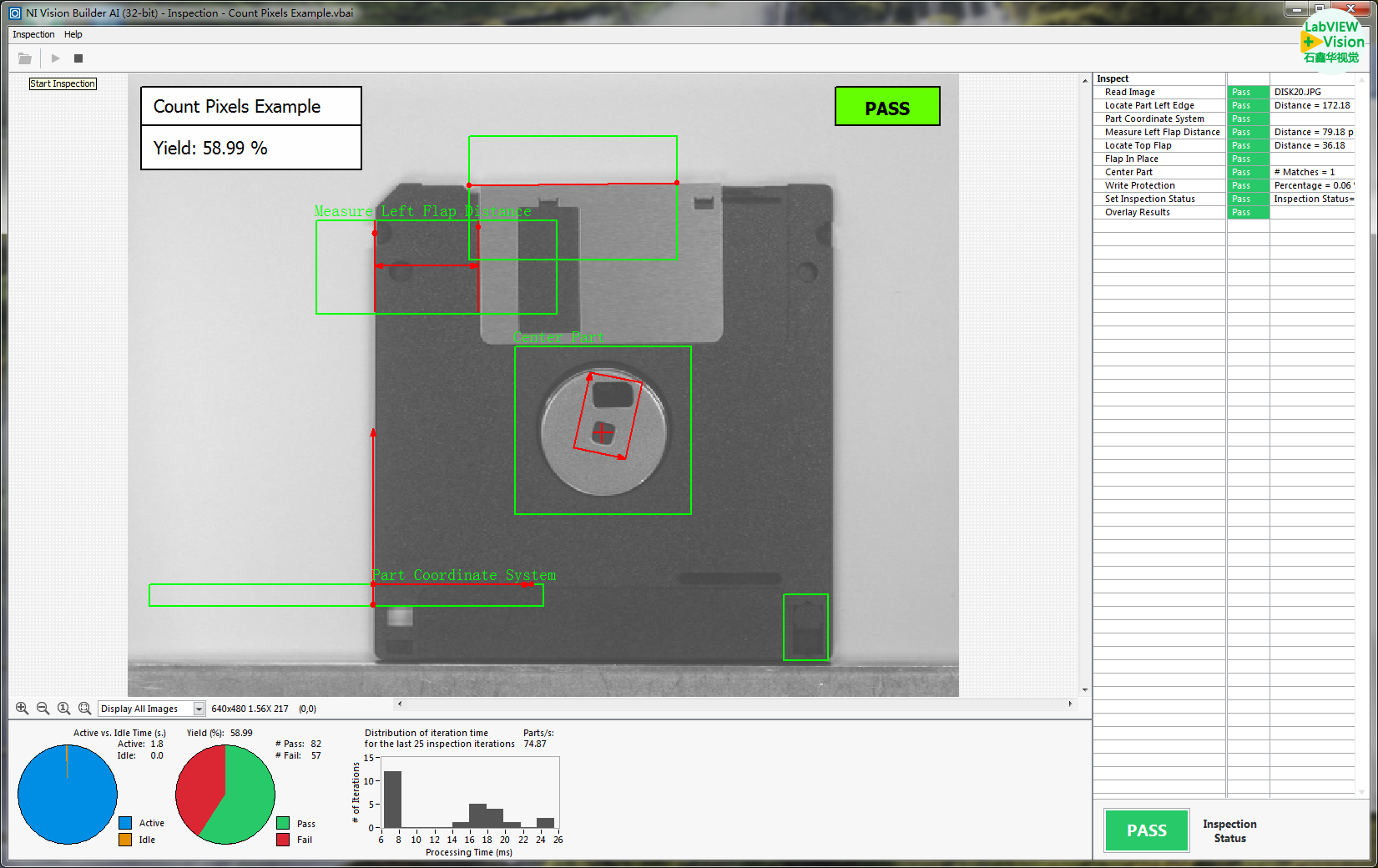

VBAI检测脚本运行界面-OK

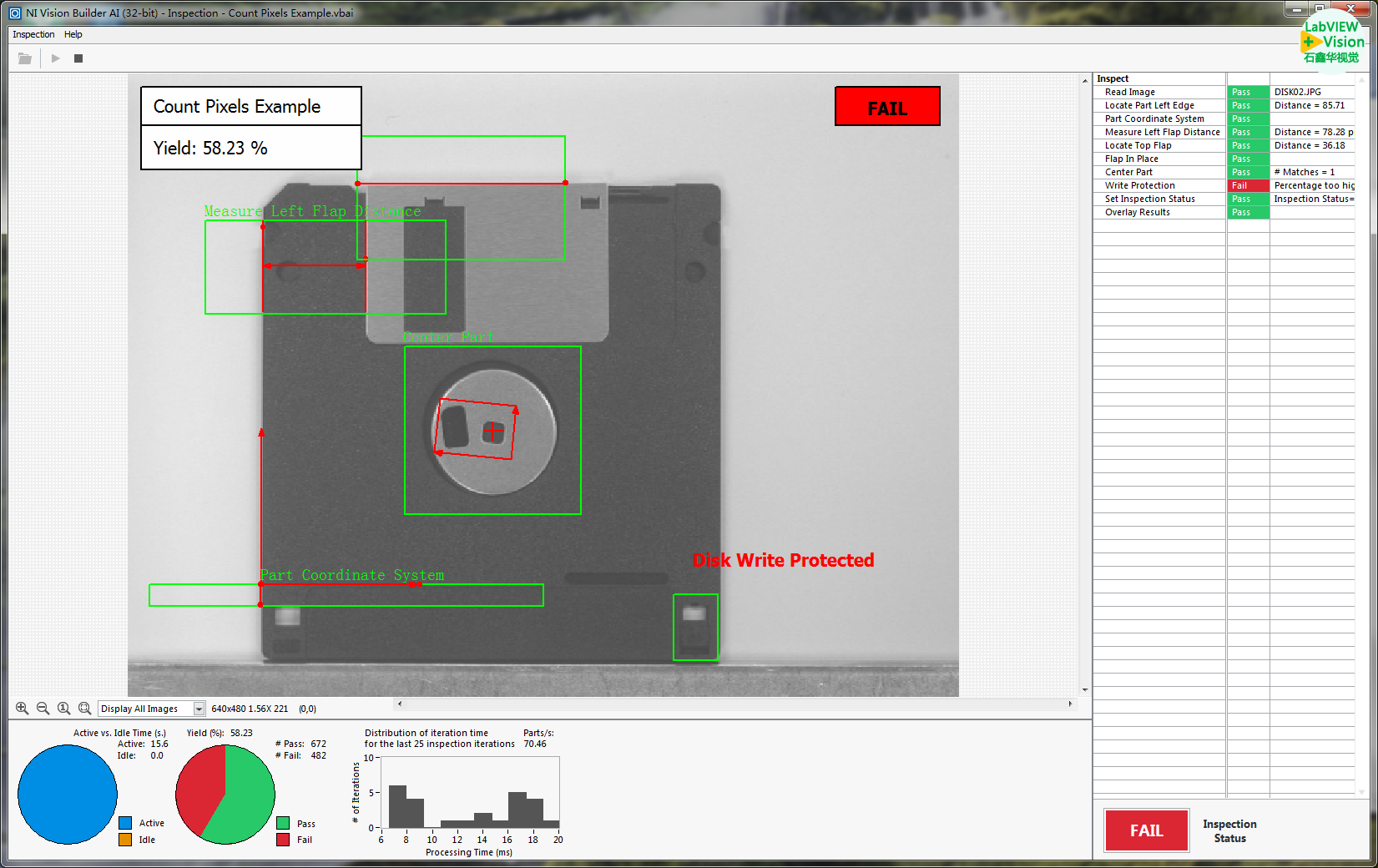

VBAI检测脚本运行界面-NG

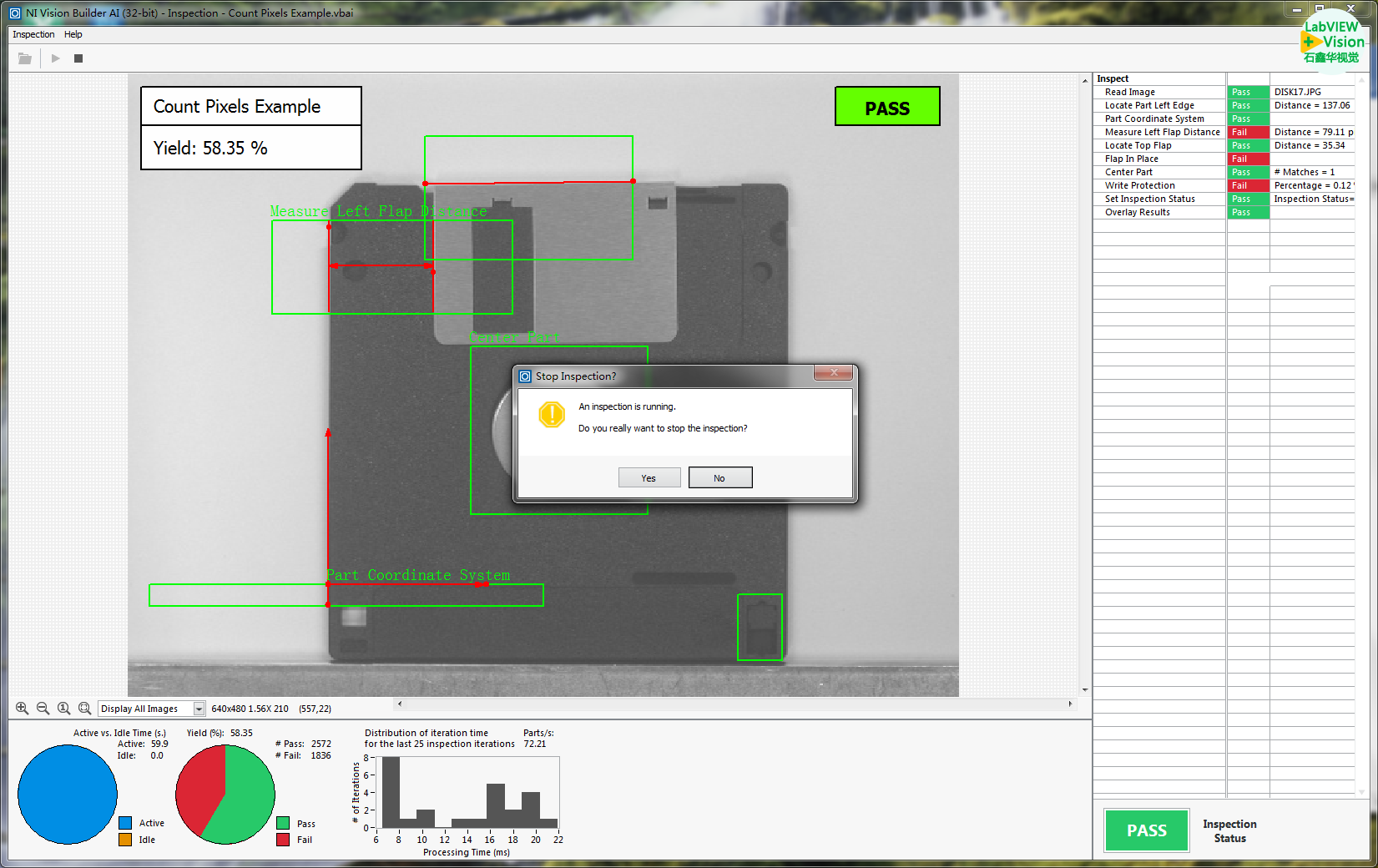

停止运行检测

       运行脚本后，点击左上角的正方形按钮，会弹出停止检测对话框，点击Yes就可以停止检测了，点击No则继续运行检测不停止。

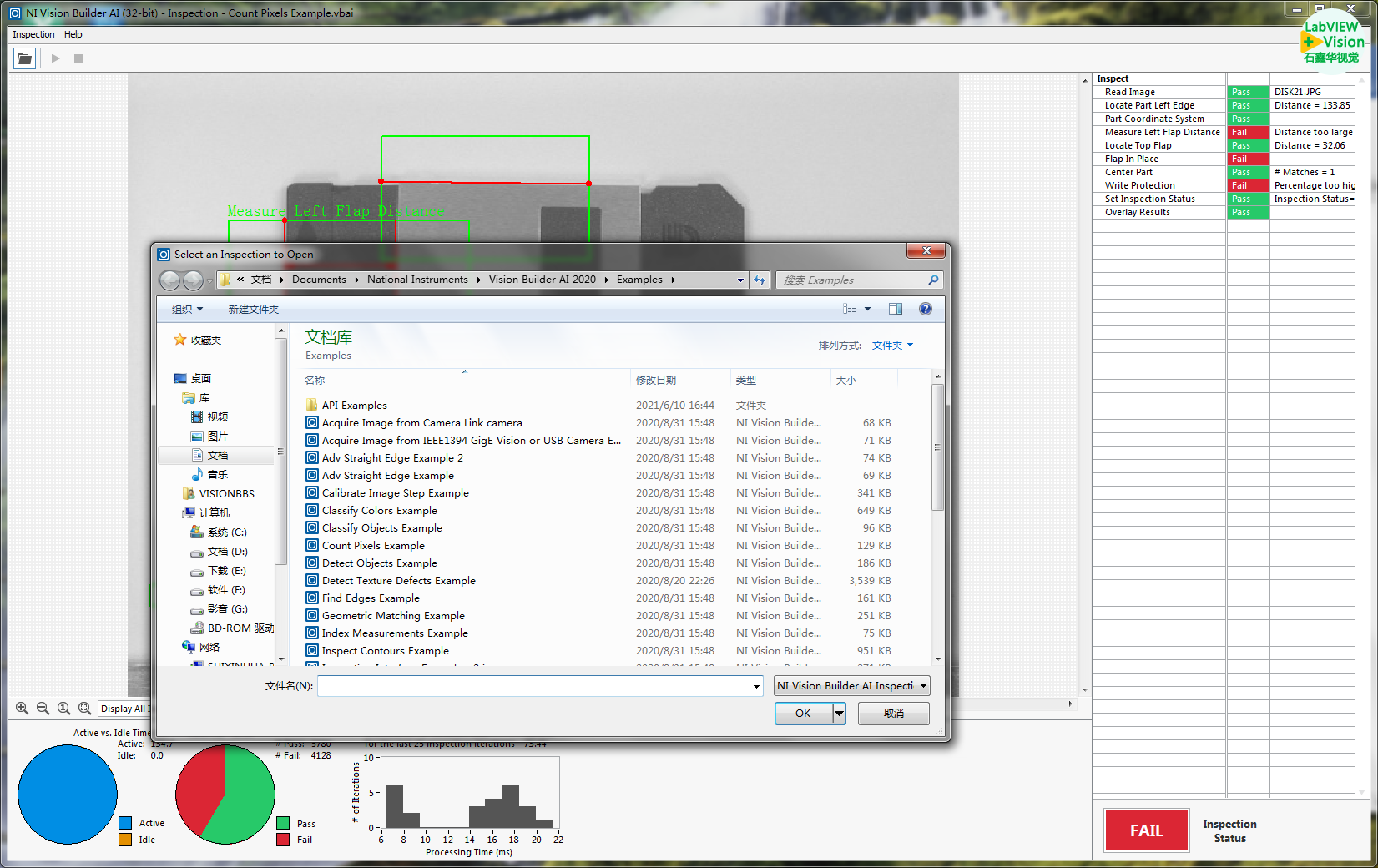

重新打开脚本

       运行界面停止运行后，则可以使用左上角的打开文件按钮，来打开其他的脚本。
