第二章 VBAI欢迎界面

2.3 Config Inspection配置检测

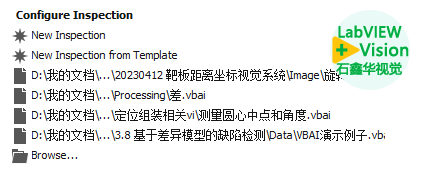

配置检测

在左中部位置为Configure Inspection配置检测选项。第一项New Inspection为新检测，单击后经配置初始化出现检测配置界面，如下图所示：

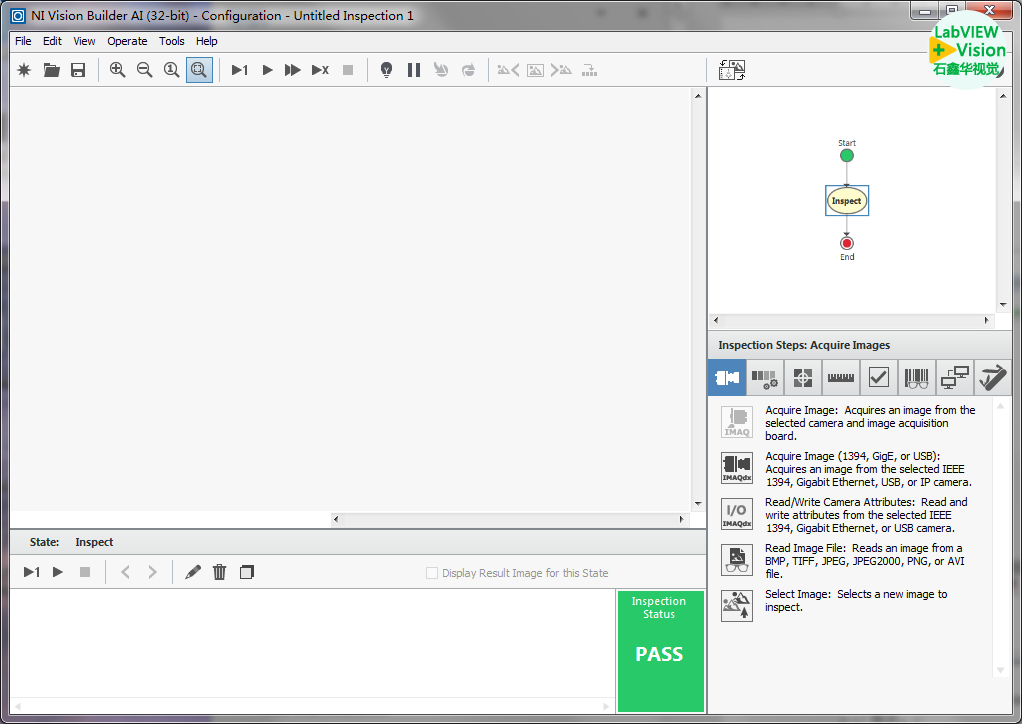

新检测脚本配置界面

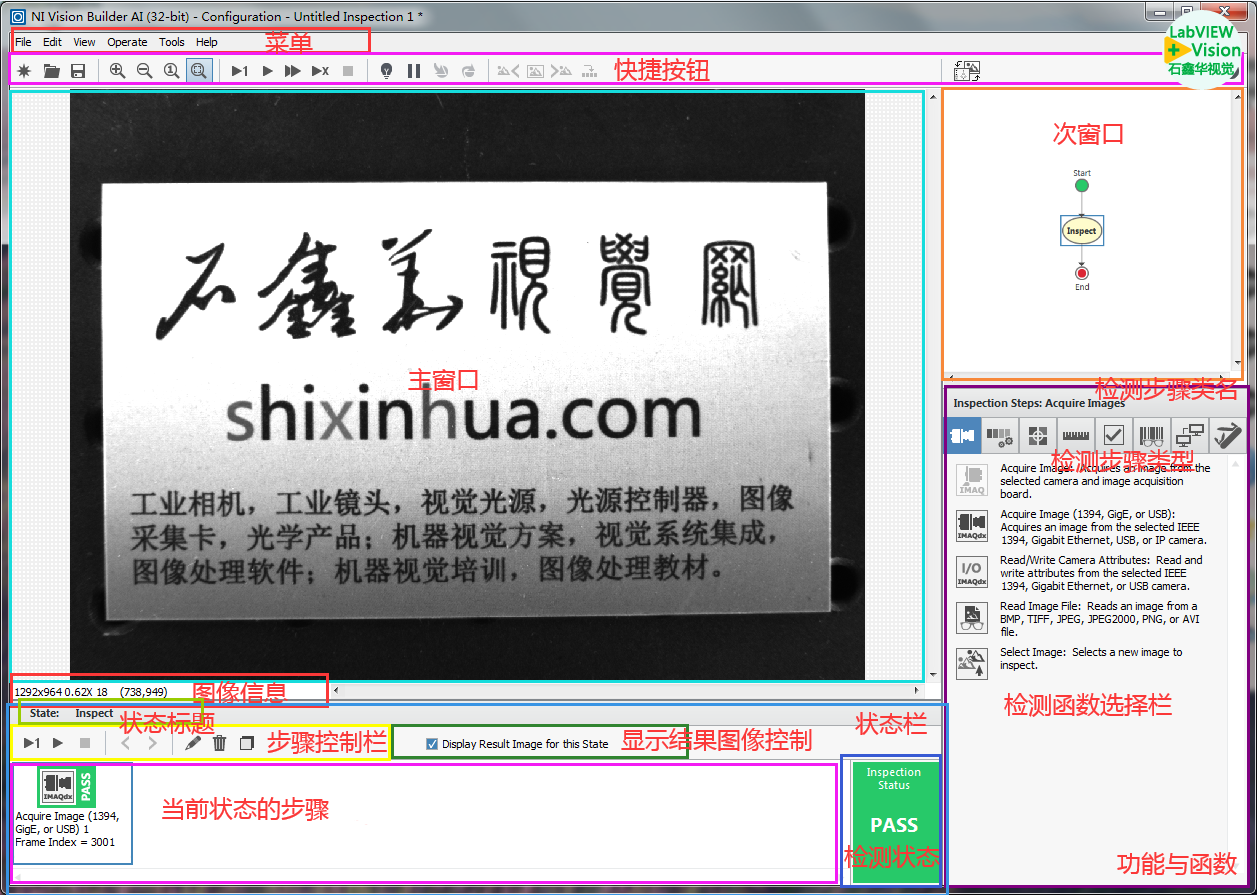

配置界面布局

这个新检测脚本配置，是VBAI的主要内容，将在后面再详细介绍，这里就先略过。

第二项New Inspection from Template从模板设置新检测，以模板为基础进行配置，如下图所示：

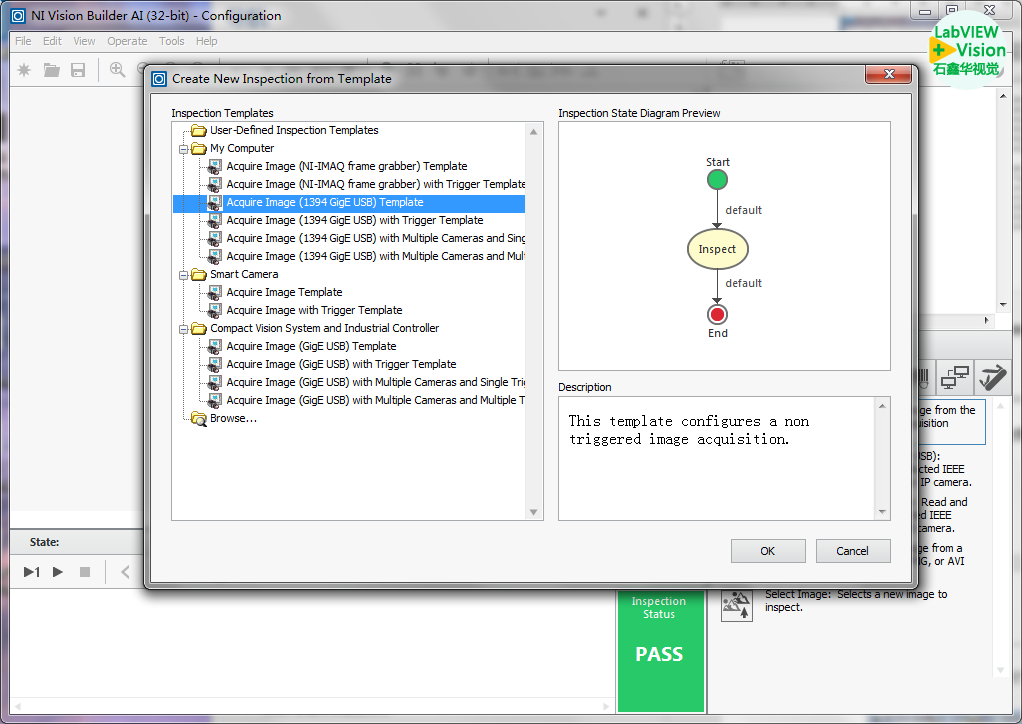

从模板设置新检测

上图中为VBAI2020中自带的模板，我们可以选择需要的模板，在界面的右上部分，为模板的状态图预览，右下部分为描述。选择好相应的模板后，点击OK，即可进入配置检测界面。如下图所示：

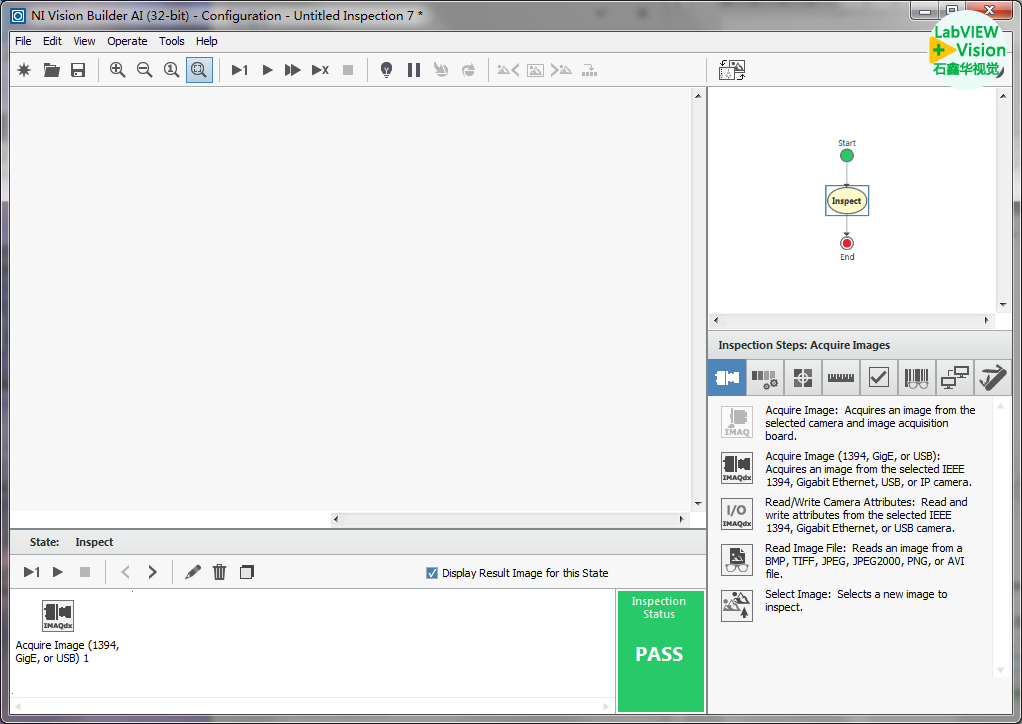

从模板配置检测界面

第三项~第六项为VBAI中最近打开保存的检测列表。如果是第一次打开，这些项目是没有的。第七项Brows为浏览项，可以打开电脑上已经存在的检测脚本：

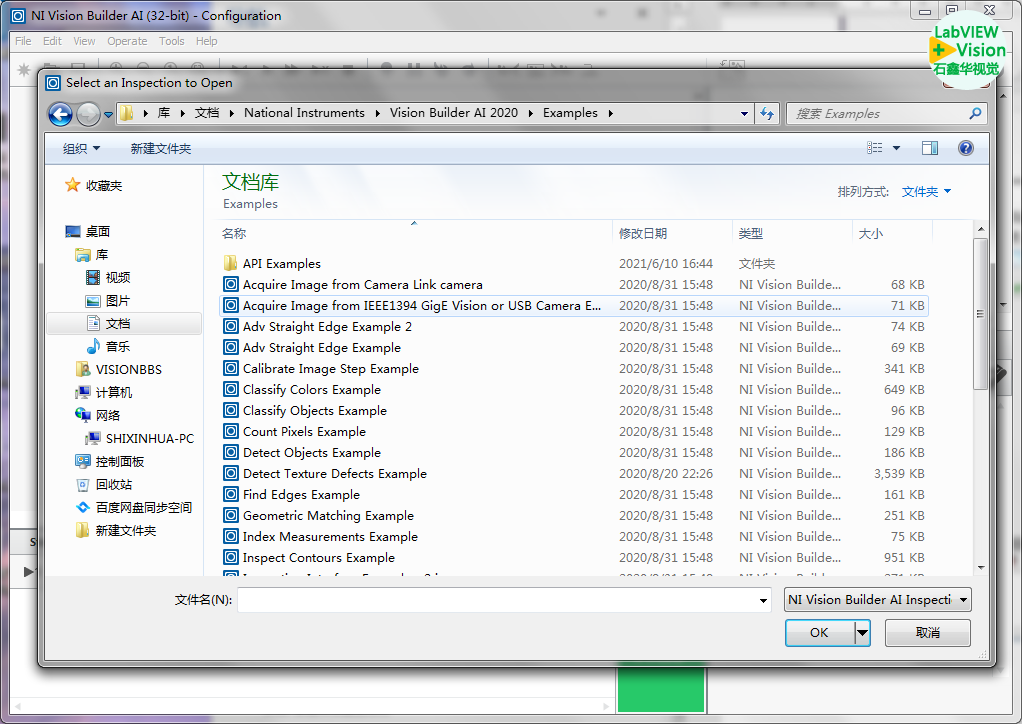

打开已有VBAI检测或打开例子

选择合适的VBAI检测，然后确定，即可打开脚本。可以查看到其中的配置详情：

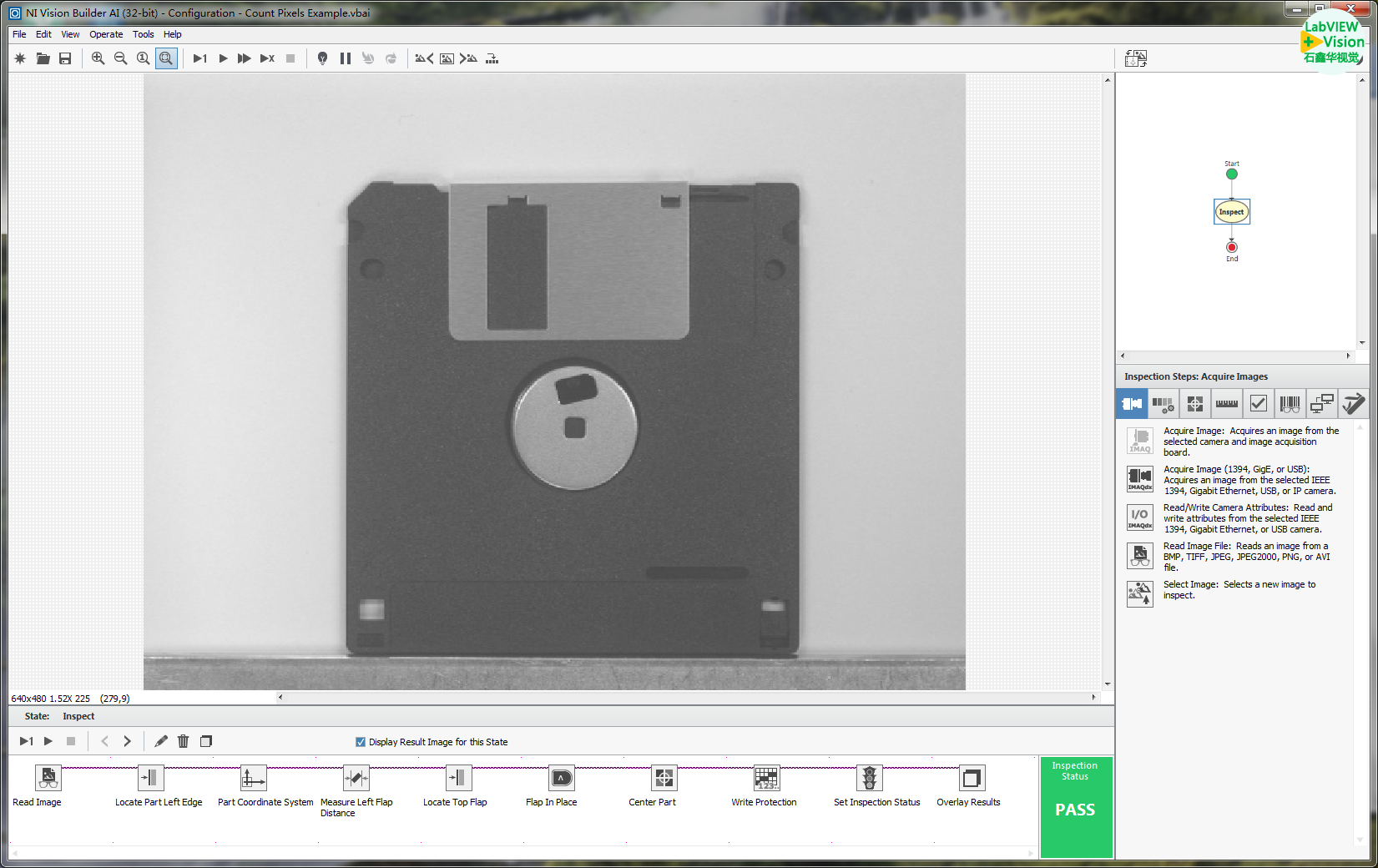

VBAI脚本配置界面
