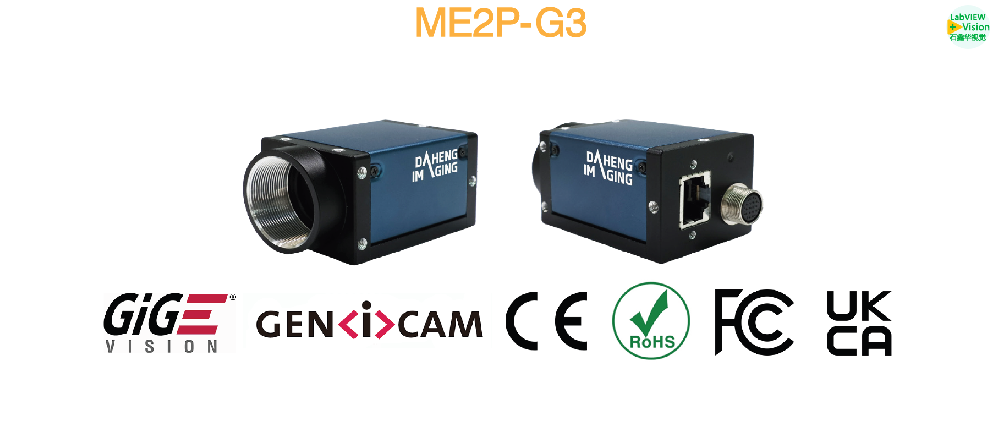

水星二代 Plus 34 万像素 2.5GigE 接口多光谱相机
配备索尼InGaAs ViSWIR传感器IMX990，1台短波相机，4个通道图像输出，支持编码器触发采集和连续采集。
ME2P-034-491G3M-P-MS4-16P S00相机采用全局曝光的Sony IMX990 CMOS 感光芯片， 通过2.5GigE数据接口进行图像数据传输，相机结构紧凑，外观小巧，内置优异的图像处理（ ISP） 算法， 提供多种采集方式，支持Power over Ethernet，集成I/O接口，提供线缆锁紧装置， 且相机四面设有螺孔，能够灵活安装并稳定工作在各种恶劣环境下， 是高可靠性的工业数字相机产品。
水星MER3-G3-P系列工业相机
应用领域
水分测量、半导体检测、 塑料分类等领域。
功能特性
■ 支持 Power Over Ethernet (PoE，兼容 IEEE802.3af标准 )
■ 支持四个波段可选输出 1200nm/1300nm/1450nm/1600nm
■ 支持设置四个波段 ROI
■ 曝光、增益可编程设置
■ 支持编码器触发采集和连续采集
■ 支持 Gamma 和锐化
■ 支持查找表、参数组

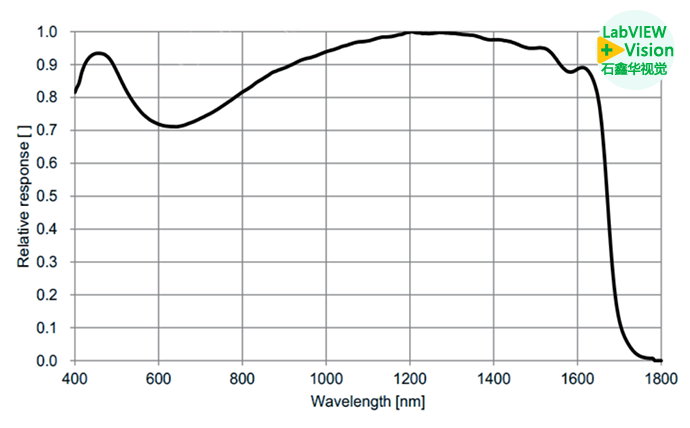

光谱曲线
规格参数
型号 | ME2P-034-491G3M-P-MS4-16P S00 | |
品牌 | 大恒图像 | |
分辨率 | 1280(H) × 256(V) ( 每个 band 包含 64 线 ) | |
传感器 | Sony 1/2” IMX990 Global shutter CMOS | |
像元尺寸 | 5μm × 5μm | |
帧率 | 8bit | 491fps (4 个band)，630fps (3 个band)，875fps (2 个band) |
10bit | 457fps( 4 个band)，585fps (3 个band)，813fps (2 个band) | |
12bit | 261fps (4 个band)，334fps (3 个band)，465fps (2 个band) | |
模数转换精度 | 8bit，10bit，12 bit | |
像素深度 | 8bit，10bit，12 bit | |
波长范围 | 1200nm / 1300nm / 1450nm / 1600nm | |
像素格式 | Mono8 / Mono10 / Mono12 | |
信噪比 | 50.76 dB | |
曝光时间 | 极小：3μs ~ 100μs，实际步长：1μs；标准：13μs ~ 1s，实际步长：1 行周期 | |
增益 | 0dB ~ 24dB；默认值0dB，步长0.1dB | |
同步方式 | 外触发，软触发 | |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 | |
镜像翻转 | 水平镜像，垂直镜像 | |
I/O接口 | 1 路光耦隔离输入， 2 路双向 GPIO | |
数据接口 | 2.5GigE | |
供电要求 | PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源 | |
额定功率 | 3.64 W @ 12 VDC； 4.36 W @ PoE | |
工作温度 | 0° C ~ +50° C | |
存储温度 | -20°C ~ +70°C | |
工作湿度 | 10% ~ 80% | |
镜头接口 | C | |
滤色片/透光片 | 无 | |
机械尺寸 | 36(W) × 31(H) × 50.6(L) mm（不含镜头接口、航插长度） | |
重量 | 87 g | |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 | |
操作系统 | 32bit / 64bit Windows，Linux，Mac OS | |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam® | |

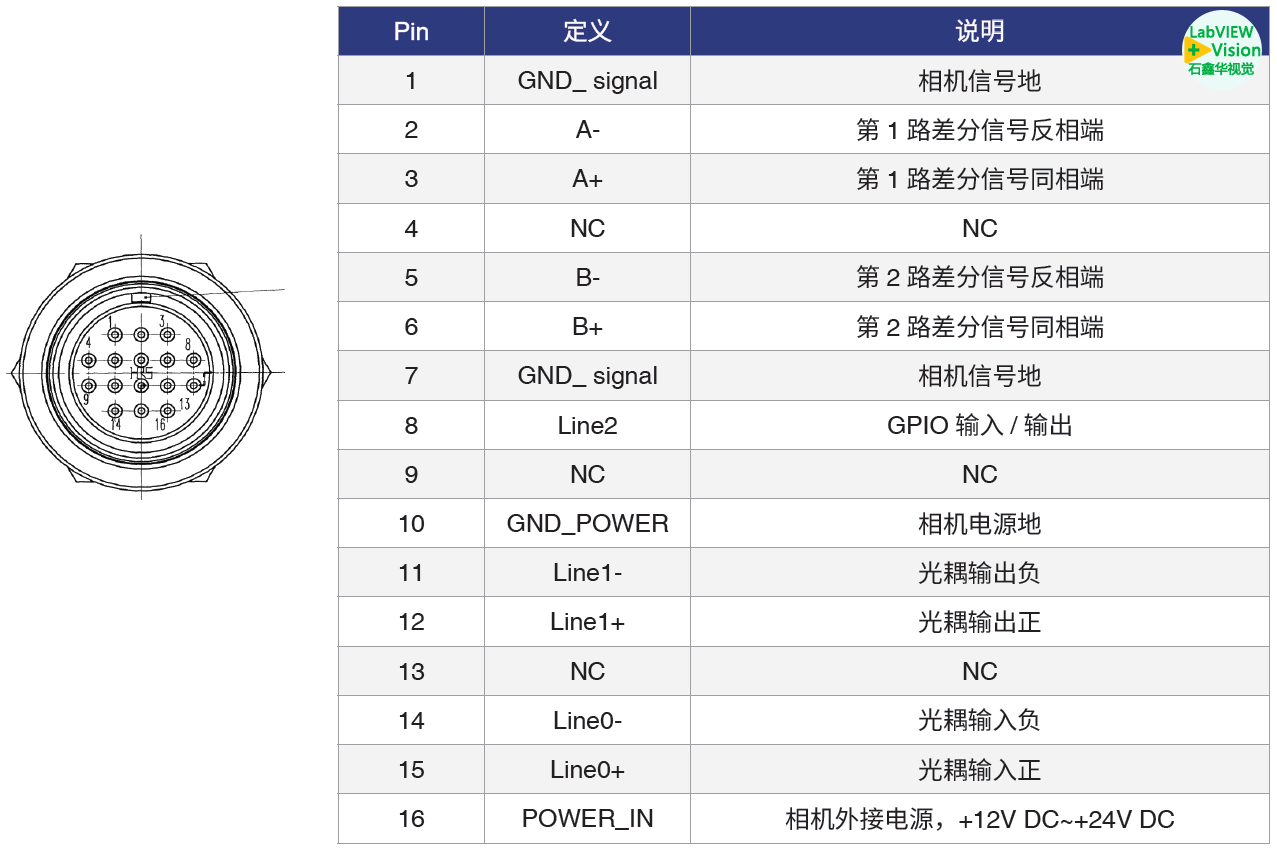

IO接口

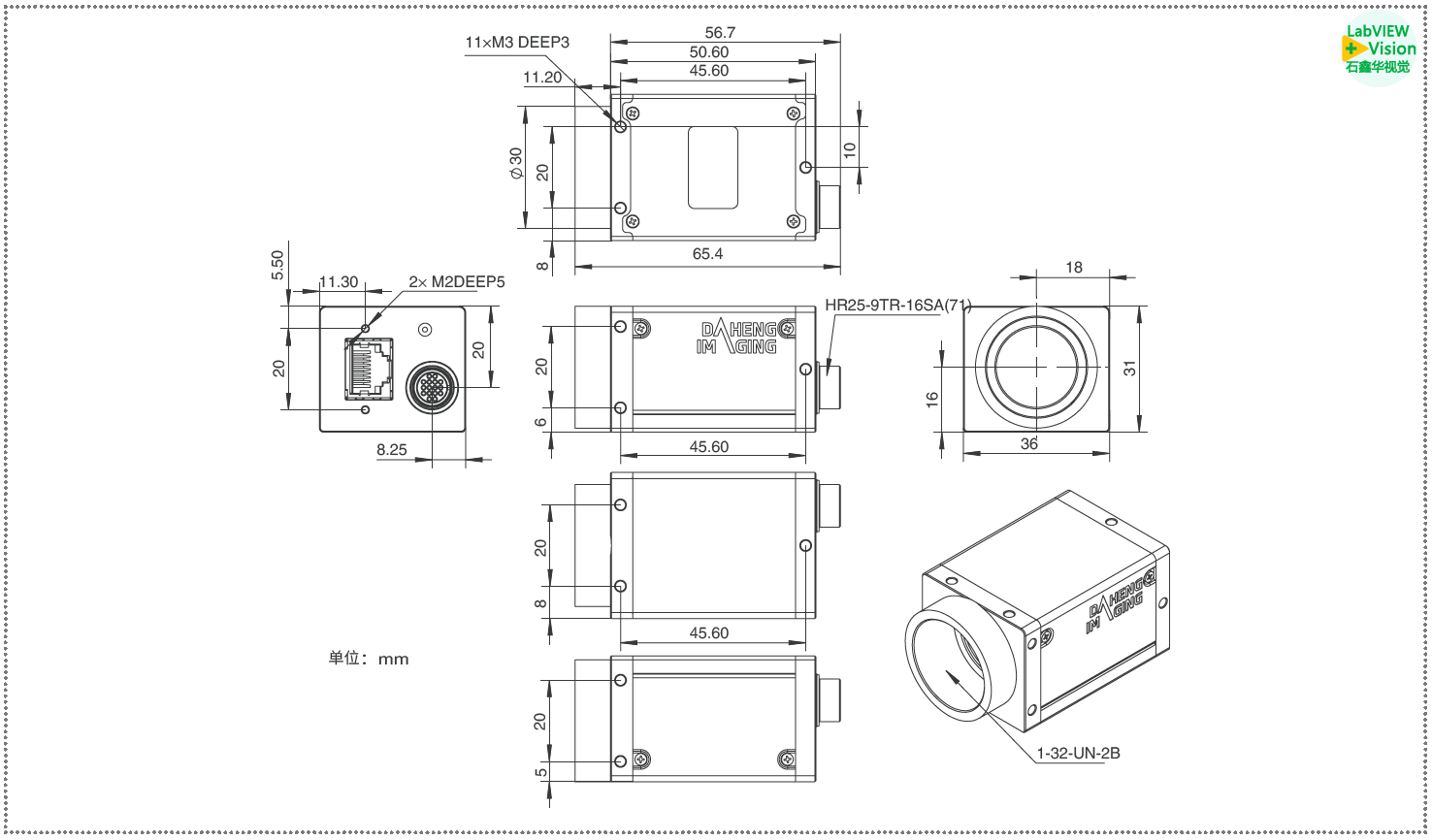

机械尺寸
