VE2S-161-75GM-P大恒图像金星二代千兆网黑白工业相机

金星二代Super系列GigE接口板级相机

VE2S-161-75GM-P是大恒图像自主研发的金星二代增强版（VE2S-G）工业数字相机，相机采用机身+FPC软线+GigE转接板的设计，为嵌入式视觉应用提供了更大的灵活性。VE2S-161-75GM-P采用全局曝光的 Sony CMOS 感光芯片，具有性能出色、安装及使用方便等特点，是高可靠性、高性价比的工业数字相机产品。

金星VE2S-G系列

应用领域

工业检测、医疗、科研、教育等领域。

产品特点

■ Sensor 板和采集板间FPC 软排线线长：2.9cm / 15cm

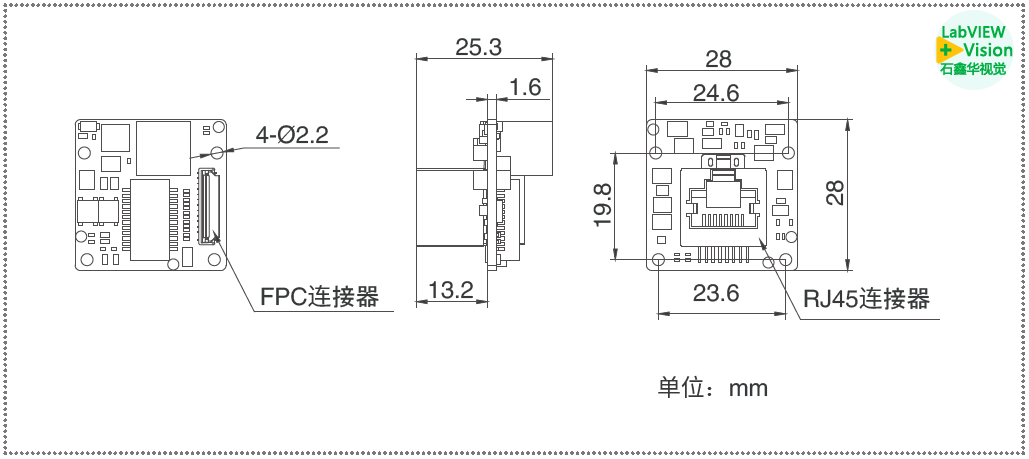

■ 采集板和转接板间 FPC 软排线线长：20cm，可定制

■ 两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）

■ 两种曝光时间模式：标准曝光时间模式 / 极小曝光时间模式

■ 支持 Gamma、数字移位、黑电平

■ 支持查找表、参数组、计数器、像素抽样、Binning

■ 彩色相机支持环境光源预设、颜色转换、饱和度功能

■ 支持取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值

■ 支持调节包长、包间隔、预留带宽，优化多机同时采集传输

■ 提供 16KB 用户数据区，保存算法系数、参数配置等

规格参数

型号	VE2S-161-75GC-P	VE2S-161-75GM-P
品牌	大恒图像
分辨率	1440(H) × 1080(V)
帧率	75.6 fps
传感器	Sony 1/2.9” Global shutter CMOS
像元尺寸	3.45μm × 3.45μm
模数转换精度	10 bit
像素深度	8 bit，10 bit
数据接口	GigE PoE
镜头接口	C

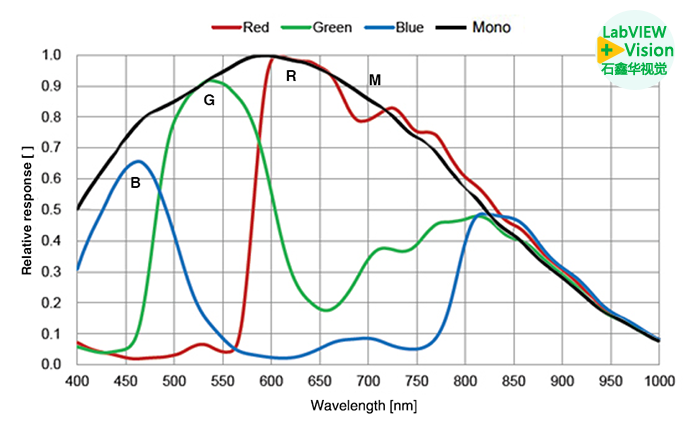

光谱	彩色	黑白
图像数据格式	Bayer RG8/Bayer RG10	Mono8/Mono10
信噪比	40.50 dB	40.48 dB
曝光时间	极小：1μs ~ 100μs，实际步长：1μs；标准：20μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4 Sensor：1×1，2×2（仅黑白支持）
像素抽样同	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

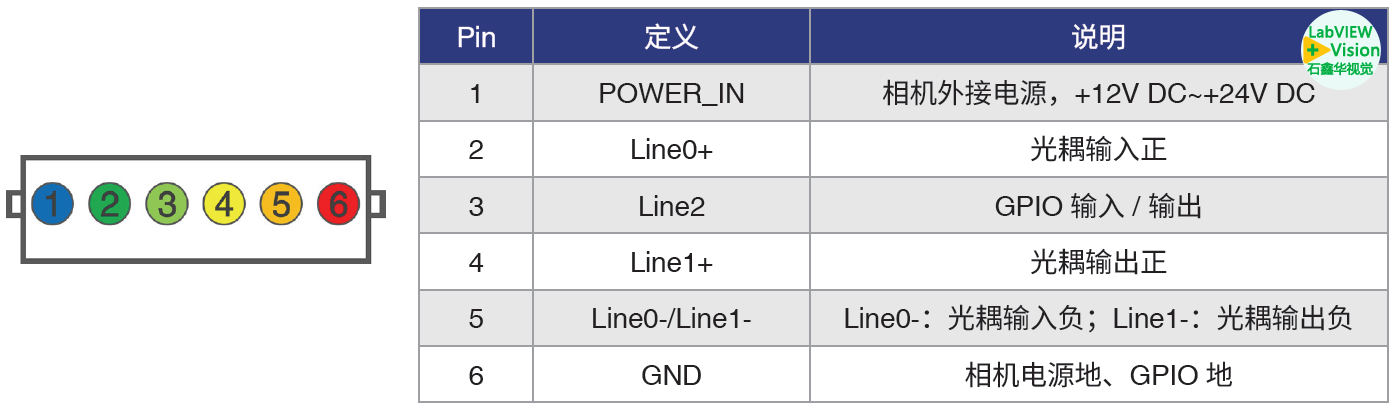

I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
数据接口	GigE PoE
供电要求	12VDC-10% ~ 24VDC+10% 电源，支持 PoE 供电（兼容IEEE802.3af）
功率	2.24W @ 12VDC；2.66W @ PoE
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%

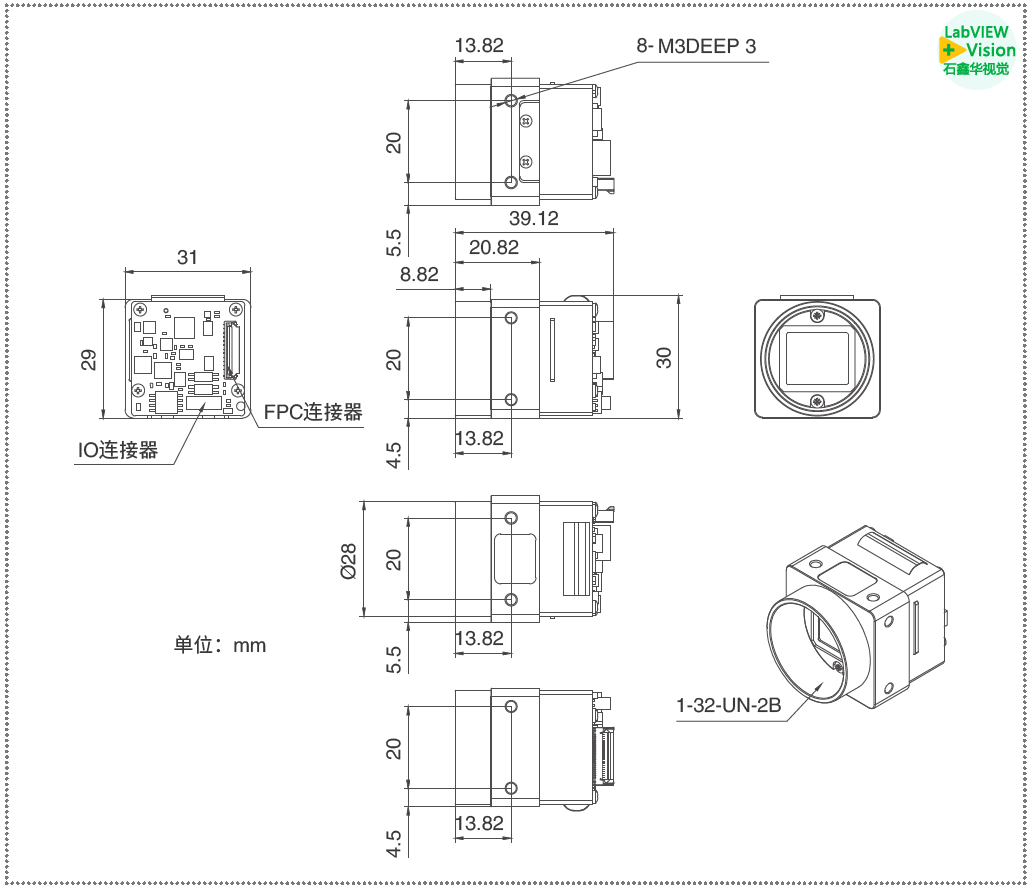

机械尺寸	31(W) × 29(H) × 30.9(L) mm（不含镜头接口长度）
重量	47 g
认证及标准	RoHS，GigE Vision，GenICam
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
