纸币冠号视觉检测软件

针对收藏界的纸币冠号视觉检测软件，首先识别N组纸条中的冠号，然后再识别M张纸币的冠号，将纸币的冠号和纸条的冠号对应起来，用于后续流程的包装。

纸条每组识别10张，可以最多识别10组100张。

一组纸条

一组纸条的实际成像（黑白相机）

纸币则兼容第五版、第四版等纸币，以及各种纪念纸币。

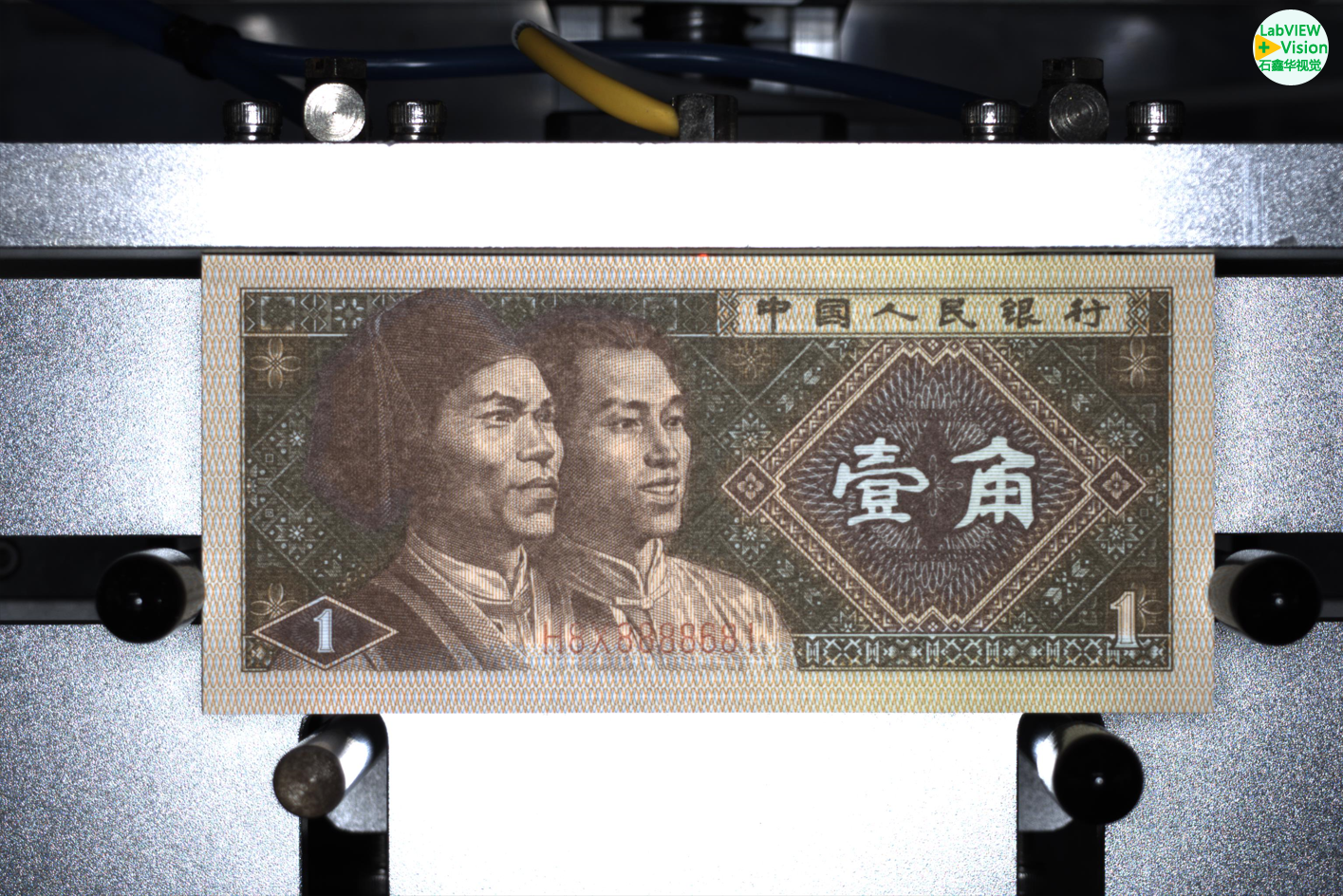

第四版一角

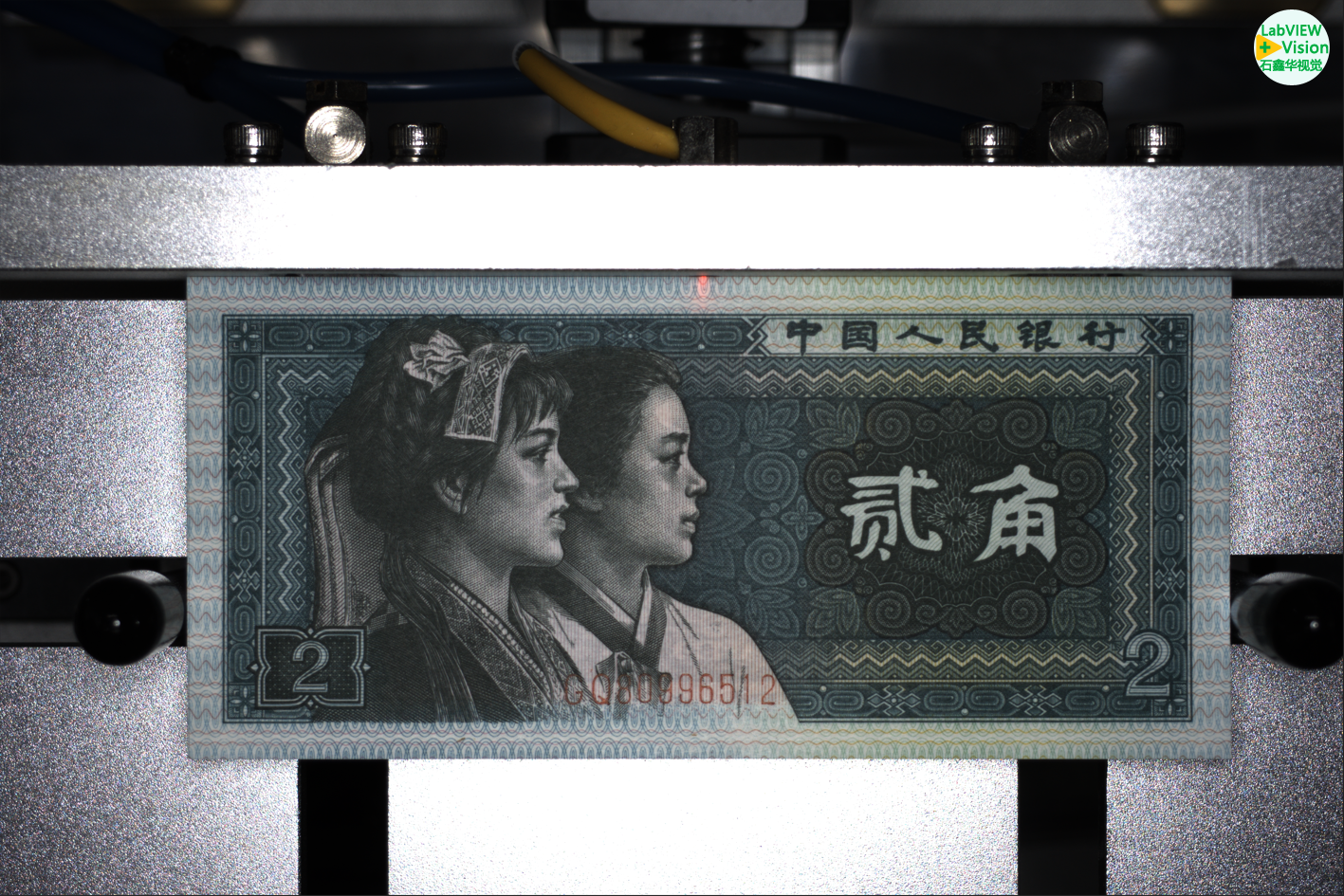

第四版二角

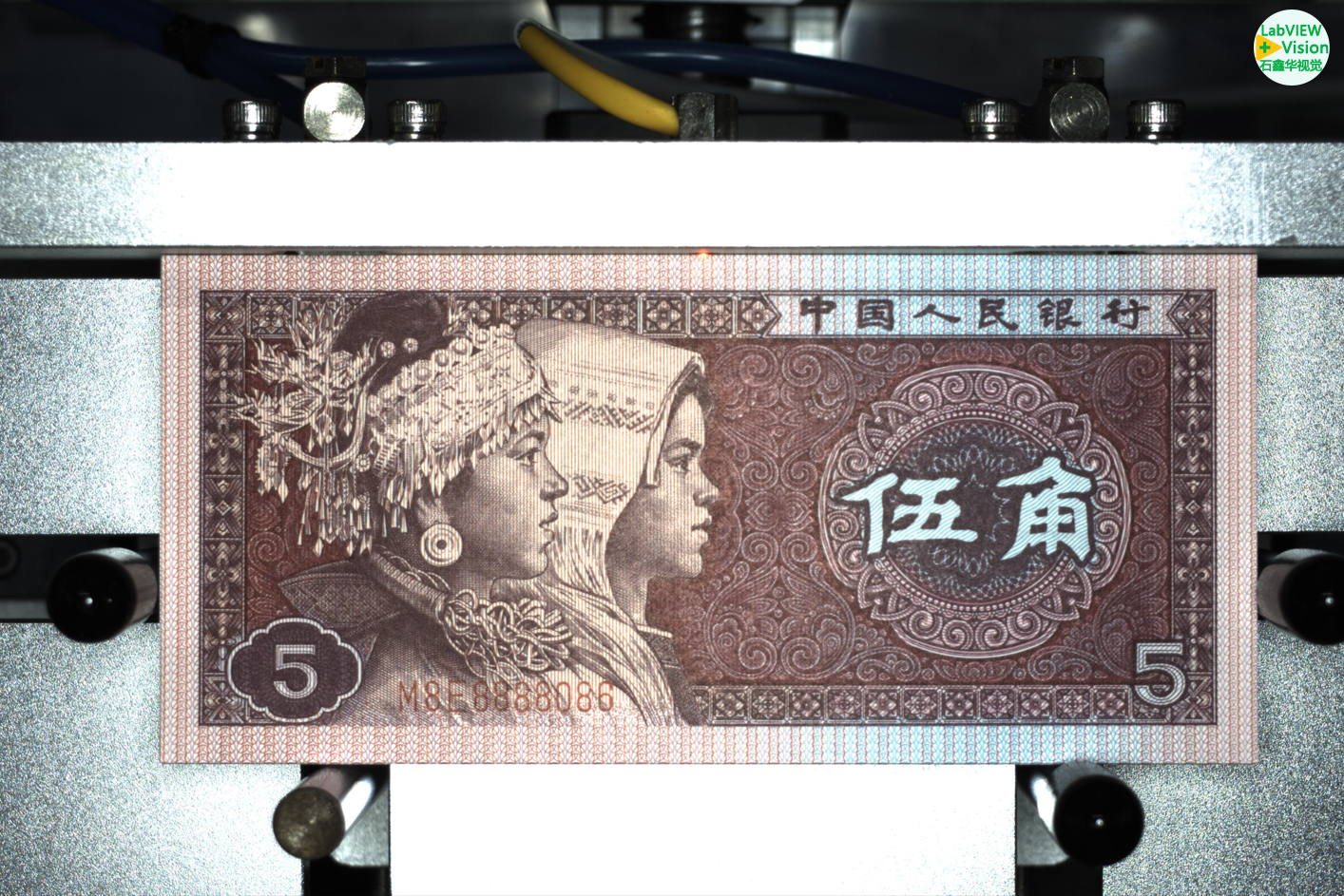

第四版五角

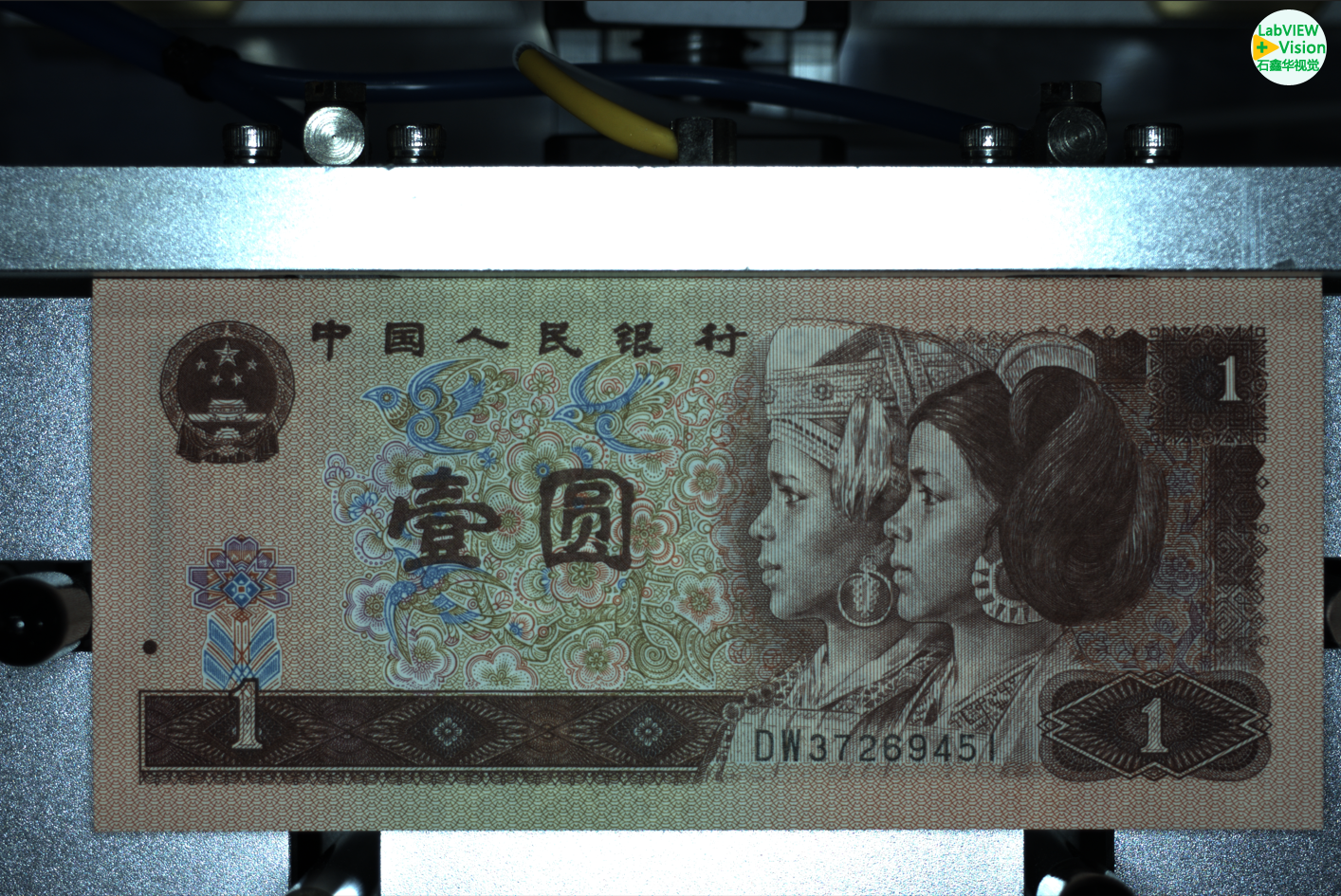

第四版一元

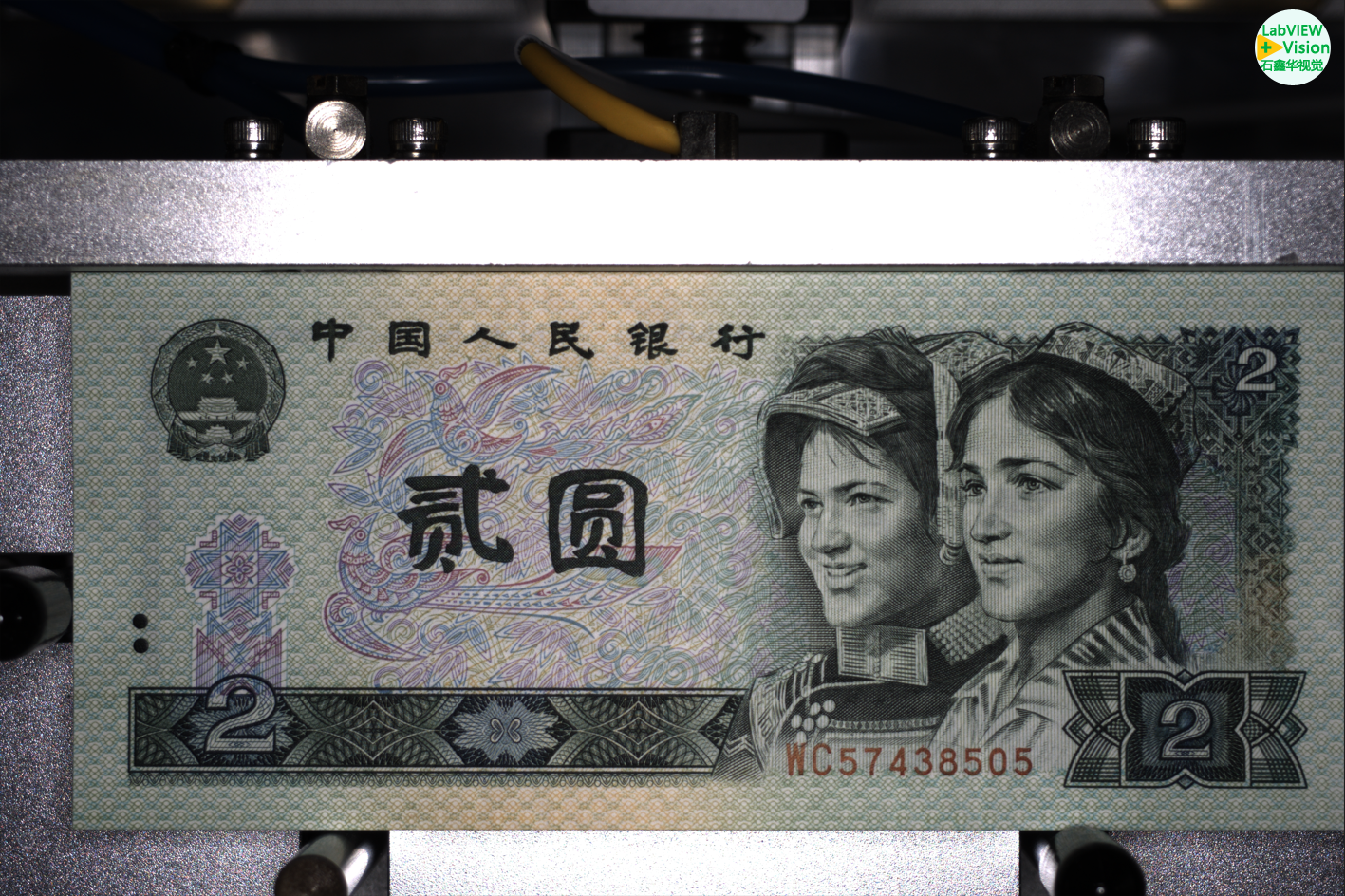

第四版二元

第五版五元

纪念币二十元龙钞

纪念币二十元蛇钞

软件界面

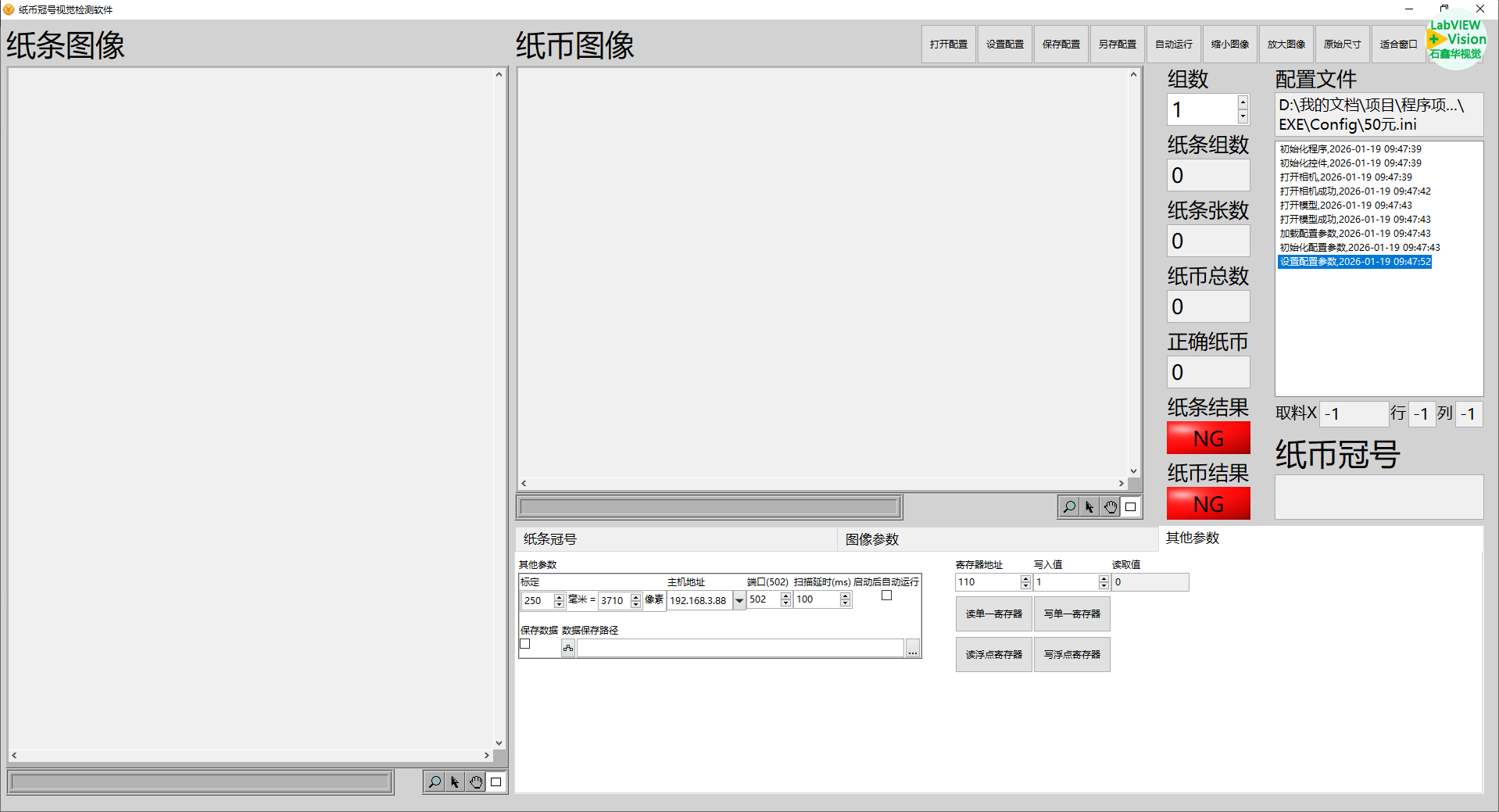

打开初始化界面

图像参数配置界面

其他参数界面

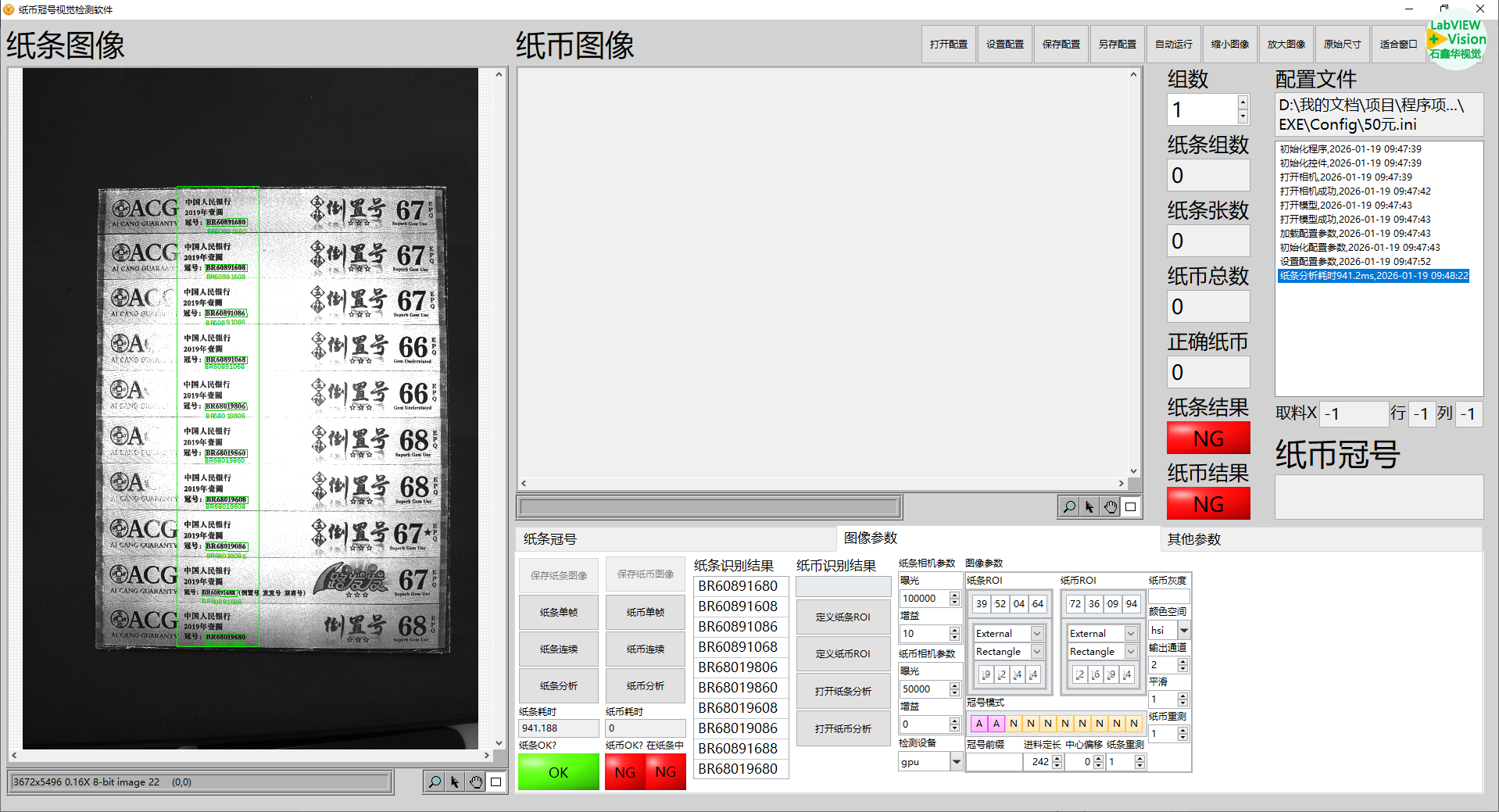

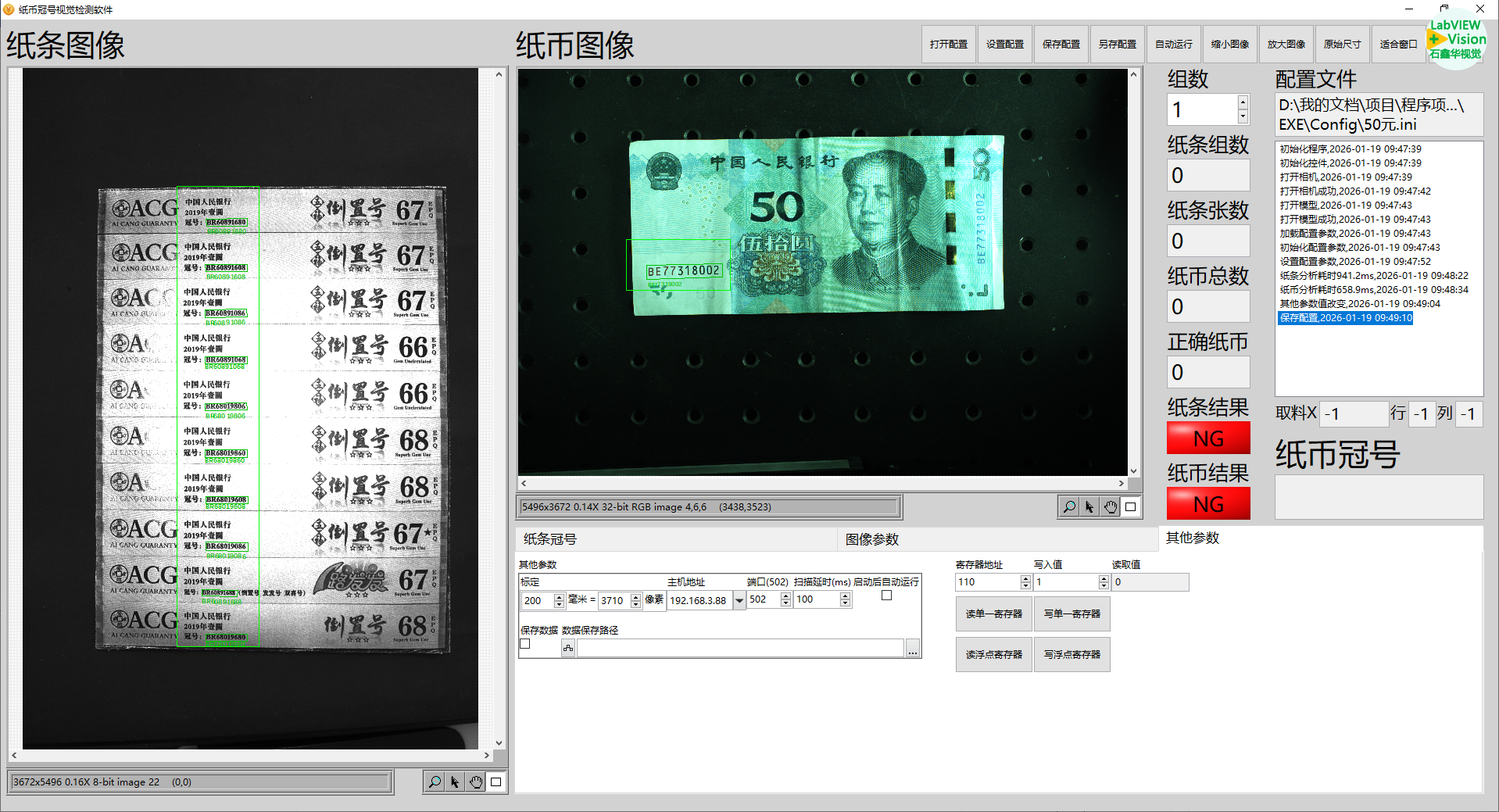

纸条拍照分析界面

纸币拍照分析界面

纸条位置对比度高，字体大，没有背景干扰，字体区分明显，没有明显的字符干扰，容易识别。为了保证准确性，也设置了纸条重测功能。如果未找到10个纸条时，可以重测N次，由用户指定。

纸条识别时，需要用户在纸条图像中画一个测量区域（包含10个纸条冠号的区域），用于识别纸条。当然，不画区域全图识别也是可以的。不过速度会变慢，而且组数大于1组时，下面位置会出现历史纸条位置，就会有重复纸条冠号被识别。所以，必须要画ROI。

多组纸条时历史纸条在图像的下面

纸币识别时，同样需要用户画ROI测量区域，以加快识别速度。第五套纸币有两个冠号的，画ROI区域后，可以更快的识别。

为了避免将数字0和字母O，数字1和字母I，数字8和字母B等混淆，软件中需要设置固定冠号模式AANNNNNNNN，A表示字母，N表示数字。也就是某个位置的符号是固定的。例如前两位是字母时，如果识别到了0、1、8，则将其转换为O、I、B。后面的几位是数字，如果识别到了B、I、O，则将其转换为8、1、0。

某些纸币的字体类似的，如数字的3和8，则无法通过指定冠号模式来准确判断。这种情况，则只能对纸币重测多次，并求取出现次数最多的冠号当成真值输出。

另外，如果做的产品的冠号如果是已知的固定前缀的，那么可以通过冠号前缀来指定，则所有识别到的冠号前缀，全都使用指定的冠号前缀。

为了改善第四套纸币某些币种背景复杂干扰严重的情况，设置了纸币灰度检测功能。通过提取彩色图像某个灰度图像平面，可以得到对比度更高的字符图像，有利于字符识别。

视觉检测软件识别到纸币冠号后，和纸条冠号进行对比，确认纸条的坐标信息，通过Modbus TCP将坐标信息发送给PLC。PLC收到坐标信息后，则抓取相应的纸条和纸币，进行后续的包装过程。

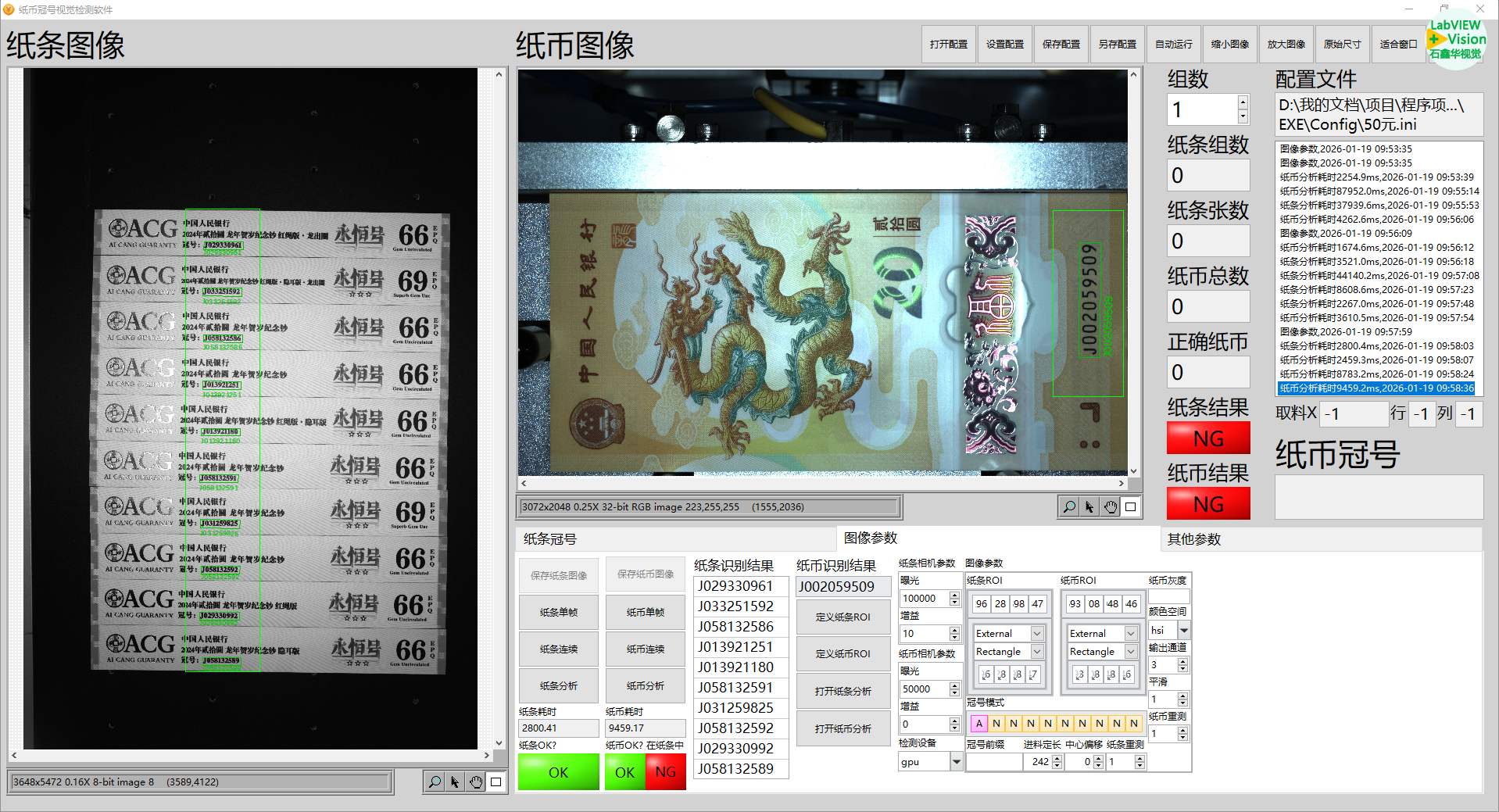

一组10张纸条全部识别20元龙钞正确识别但是冠号在纸中不存在

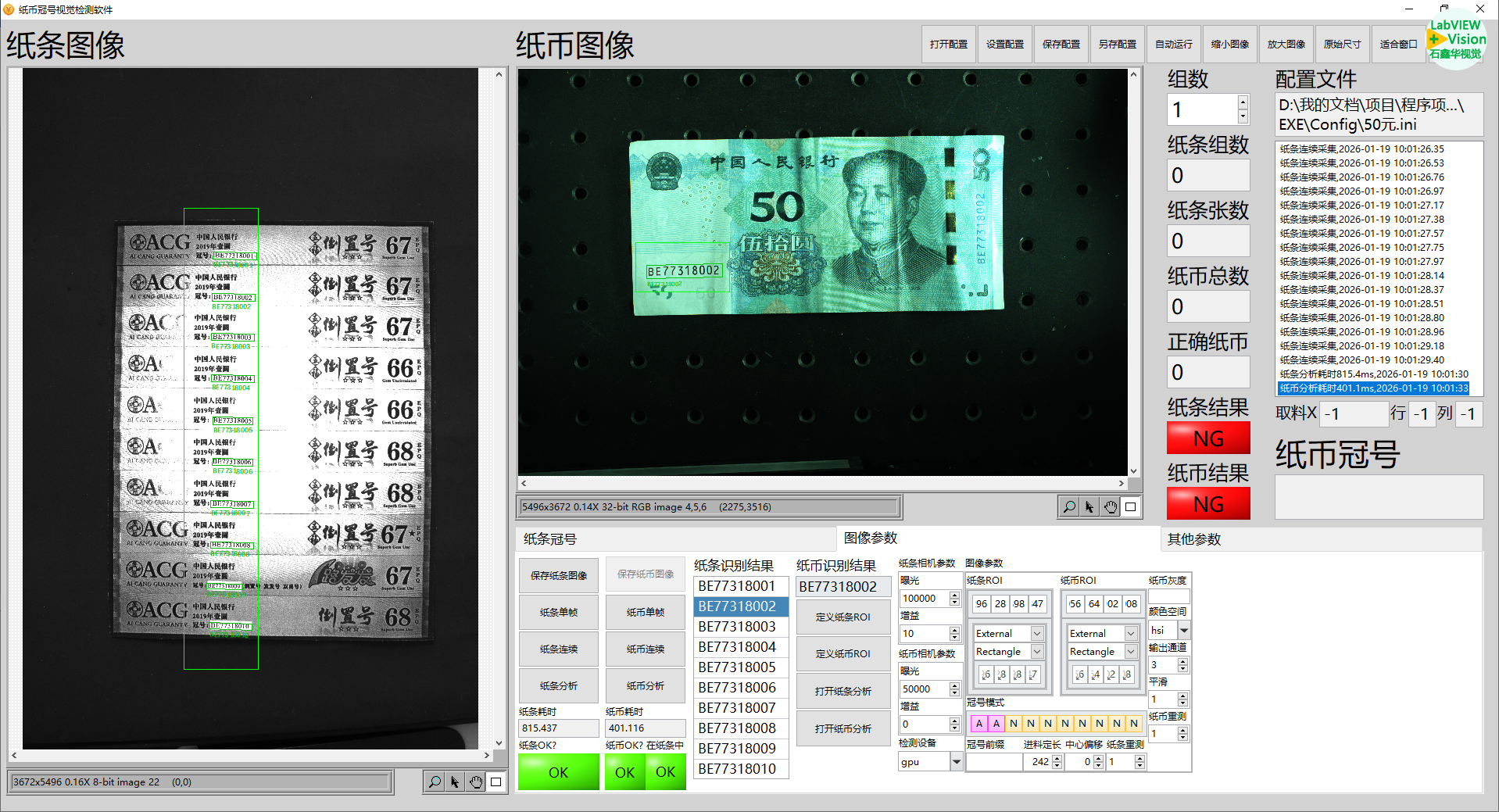

冠号正确识别且在纸条中找到对应冠号

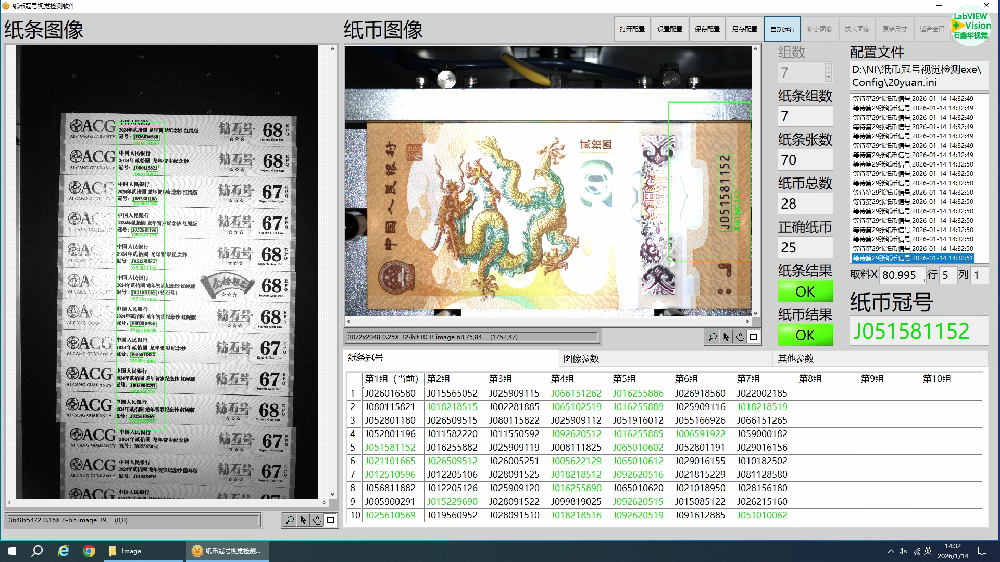

实际运行效果（7组70张纸条）

已经做过的纸条，使用绿色表示，还未做的纸条使用黑色表示。纸币冠号正常的使用绿色表示，纸币冠号异常的（冠号模式错误、纸币中未找到、纸条中未找到、纸币冠号已经包装生产过等）使用红色表示。
