机器视觉之玻璃上的Mark点检测

机器视觉之玻璃上的Mark点检测

机器视觉之玻璃上的Mark点检测

机器视觉之玻璃上的Mark点检测

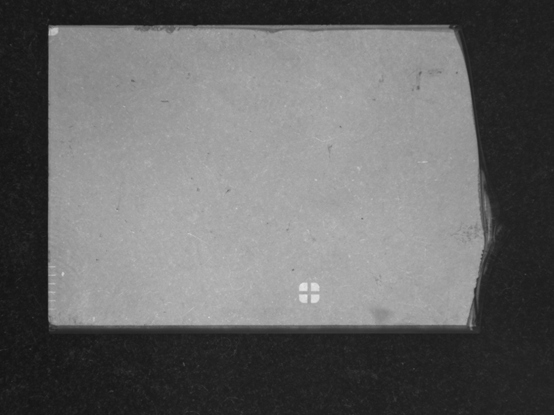

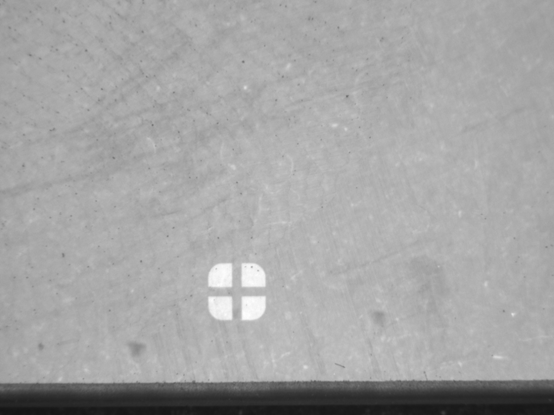

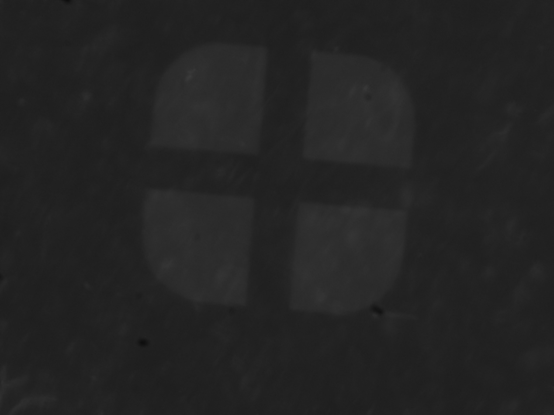

玻璃上的Mark点检测，主要判断其上有无相应的标识，或者是用Mark点作为定位的一种标准。这种玻璃上的Mark点，通常需要在一定的波长的光源照明下才可以看到。

机器视觉光源

可以使用高角度的环形光源、同轴光源进行照明。一般按照经验来看的话，这类产品的特征，需要考虑使用蓝色光源或者是紫外光源进行照明。这样才可以得到清晰Mark点图像。

工业相机

如果视野不是很大的话，使用30万像素的工业相机，基本上可以满足要求。如果视野很在在，而Mark点又很小，则需要考虑使用高分辨率的相机。

工业镜头

如果视野很小，则考虑使用远心镜头或显微镜头。如果视野相对比较大，10mm以上，则考虑使用普通的CCTV镜头，基本上可以满足要求。

图像处理

可以使用粒子分析、模式匹配、几何匹配等方法。当然前提是对比度比较好。不然什么方法都无法解决。
