基于机器视觉的圆同心度测量

圆同心度测量

圆同心度测量

圆同心度测量，在一些金属件中比较多，如轴承、喇叭等。主要是判断内部、外部的圆环零件的同心度。如果其圆心重合度不好，那么在运行中，就有可能会有磨损，易造成零件损坏。所以检测其同心度就有必要了。

机器视觉光源

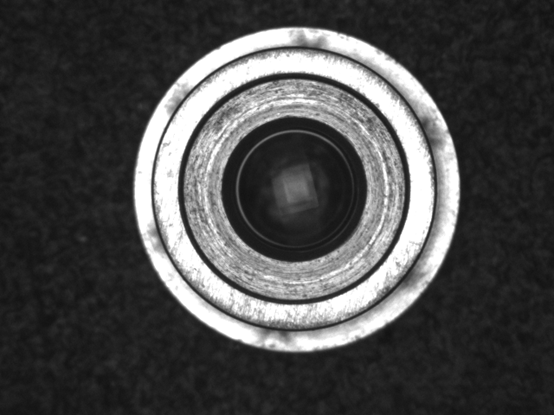

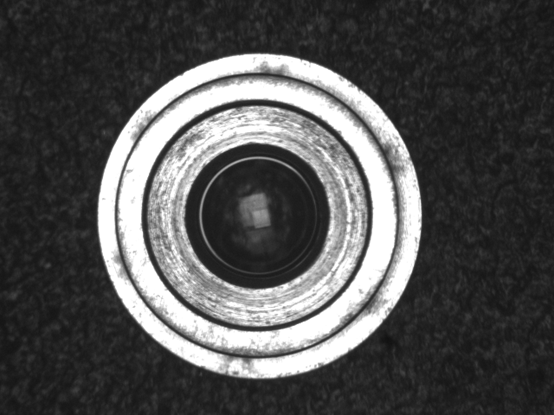

这类产品一般使用环形光源，看产品表面的具体形状，如果是比较平的表面，那么可以使用高角度的环形光源，将产品表面照亮，然后接合边缘处为黑色，就如上图所示。而如果产品表面不是平的，那么可以使用低角度的环形光源，将边缘位置照亮。

工业相机

根据产品大小与测量精度来考虑相机的分辨率，根据测量时的状态（运动、静态）来确定是使用全局CMOS/CCD还是廉价的卷帘CMOS相机。根据生产效率来确定相机的帧率与总线接口。

工业镜头

可以使用普通的C接口CCTV镜头，如果产品很大，分辨率很高，那么就需要使用F口或者M72等其它的大口径的接口才可以。

图像处理算法

可以使用找圆算法Find circle，找到圆心，然后通过多个圆心的两点之间的距离，通过距离的大小来判断其同心程度。

机器视觉项目实现难度

★
