机器视觉之玩具键盘检测

机器视觉之玩具键盘检测

机器视觉之玩具键盘检测

键盘检测，早些年时在按钮手机检测中应用非常广泛，现在随着按键手机退出主流市场，键盘检测也相对少了一些，不过在一些其它的产品，如玩具、键盘等，都还是会有相关的检测，主要就是做位置正确、方向正反等检测。

机器视觉光源

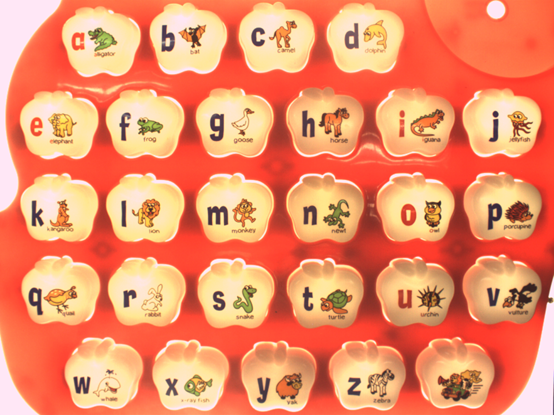

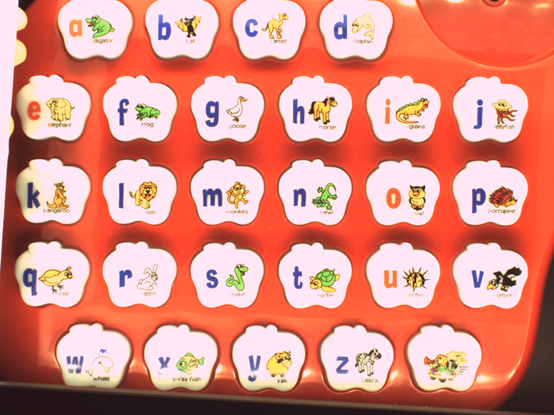

对于玩具键盘，因为本身的按钮是不规则开关的，因此不太容易出现装反的情况，但是会出现装错位置的可能，因此这类检测，主要是检测安装位置错误。有些要求高的，可能还会检测表面的印刷质量。对于键盘本身，可以看到其背景是白色的，上面有字符及图案，照明相对来讲是比较好处理的。只需要考虑整个键盘区域的光源均匀性问题。可以考虑使用四面可调光源、四面无影光源等。以得到比较均匀的照明效果。

工业相机

如果键盘区域比较大，按键比较多，则需要考虑使用较高分辨率的相机，否则使用常规的130万像素摄像头基本上可以满足要求。

工业镜头

可以使用常规的CCTV镜头，这样可以满足要求。

图像处理算法

可以考虑使用模式匹配，如果只是做安装位置正确与否的判断，模式匹配即可满足要求。

机器视觉项目实现难度

★★★
