机器视觉之电容正负极判断

机器视觉之电容正负极判断

机器视觉之电容正负极判断

电容正负极判断，这个在电子行业里应用是非常多的。主要就是判断电子产品上插上的电容其方向是否正确。而判断的标准，则是其上面的白色标志。

机器视觉光源

对于这类电容，其白色标志是非常容易表现的，随便使用一个光源都可以将其表现的非常明显，如条形光源、环形光源等，都可以满足要求。

工业相机

可以使用常规的30万像素相机进行拍照成像，基本上可以满足要求。

工业镜头

可以使用普通的CCTV镜头来成像，基本满足要求，如果安装位置与电容不垂直，则可以使用景深略大一点的相机。

图像处理算法

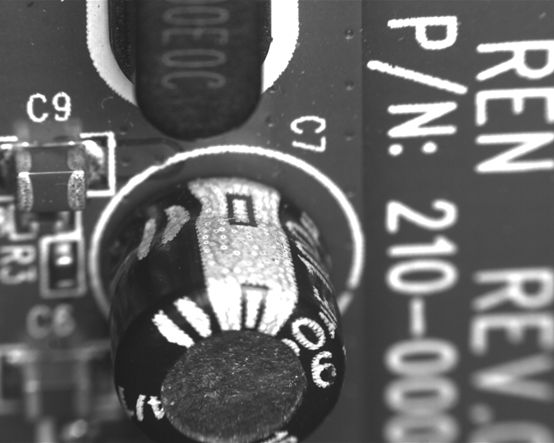

可以使用灰度测量、粒子分析等方法进行判断。在本项目中，可能需要注意一个问题，如果相机垂直照射电容产品，则只能看到产品的一端面，这时其白色的方向标志，其实面积并不会很大，如果产品上再有字符的话，则可能会给测量带来一定的影响，很有可能会判断错误。而如果产品上的电容的插件方向都是一致的或已知的，则可以考虑将相机倾斜安装，这样有标志的一方会全被看到，如果有标志，则会有大面积的白色区域，这样可以得到比较明显的特征对比。
