机器视觉之触点凸包尺寸测量

触点凸包尺寸测量

触点凸包尺寸测量

触点凸包尺寸测量，测量五金工件上的一个小小的凸包的尺寸。可能会有高度与大小两个尺寸测量。产品一般是用于一些需要用到触点的产品上，如一些开关等。

机器视觉光源

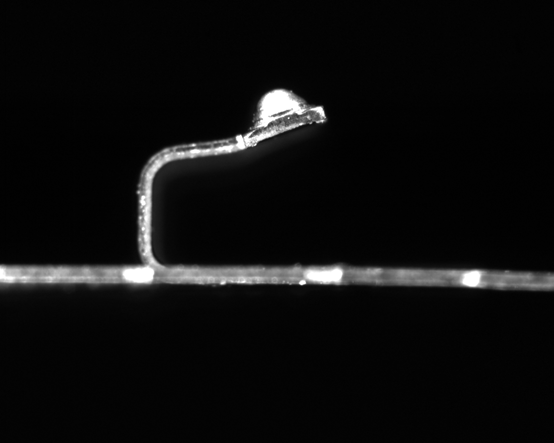

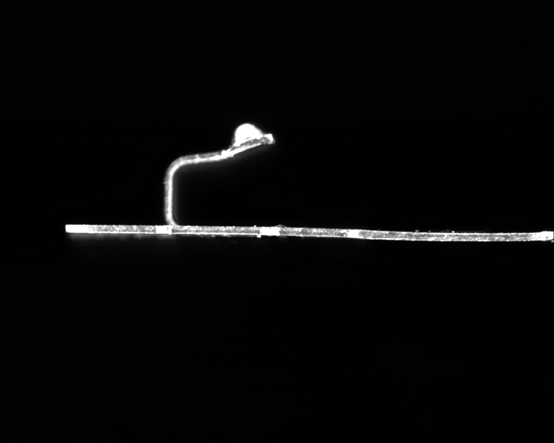

目标是将触点凸包表现出来，如上图所示，是表现为白色特征黑色背景。可以考虑使用0度的环形光源照明。这样可以将触点凸包表现的比较白，而背景又是黑色的。

工业相机

可以考虑使用常规的30万像素~130万像素级别的工业相机，这样可以得到比较理想的图像。这类检测，尺寸精度通常不会很高，所以普通的相机即可满足要求。

工业镜头

可以使用常规的CCTV镜头来测量。基本上可以满足要求。

图像处理

可以考虑使用粒子分析、寻找直边等函数进行处理。

机器视觉项目实现难度

★★
