机器视觉之电极检测

机器视觉之电极检测

机器视觉之电极检测

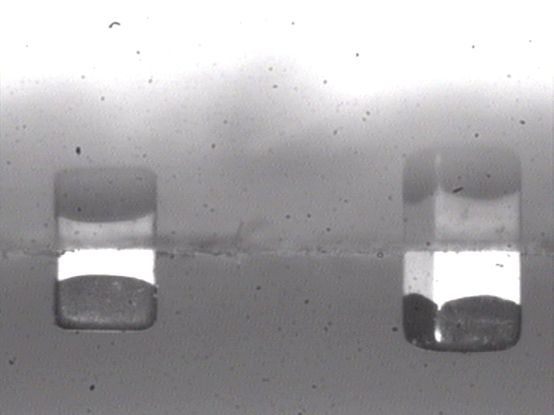

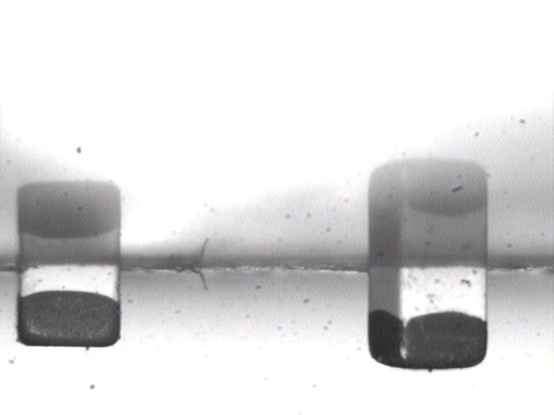

电极检测，本项目是检测电极上的镀层的面积（尺寸）。每个电极都需要保证有足够面积（尺寸）的镀层。如果镀层太短，则为NG产品。

机器视觉光源

对于本方案，因为镀层是黑色的，而电极为金属色，则比较容易反光为白色。所以使用光源照明时，则为表现为白色背景黑色特征。可以使用正向光源照明，如条形光源、环形光源等。

工业相机

可以使用常规的30万像素级别的相机，即可满足要求。因为这类产品要求不会太高，所以分辨率也不用太高，只需要常规的即可。

工业镜头

产品通常比较小，因此需要考虑使用显微镜头或远心镜头。

图像处理

可以考虑使用粒子分析来处理。即可测量面积，也可以测量其尺寸，或者两个参数同时考虑都可以。

机器视觉项目实现难度

★★
