机器视觉之芯片检测

机器视觉之芯片检测

机器视觉之芯片检测

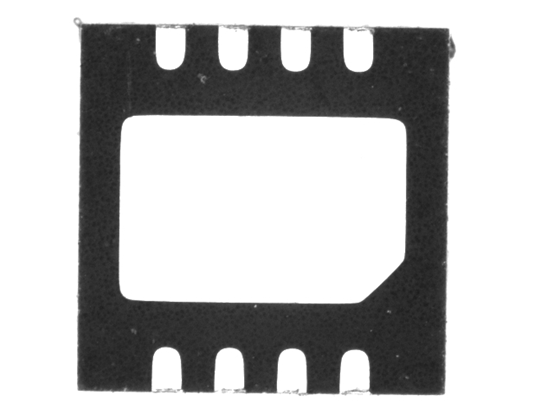

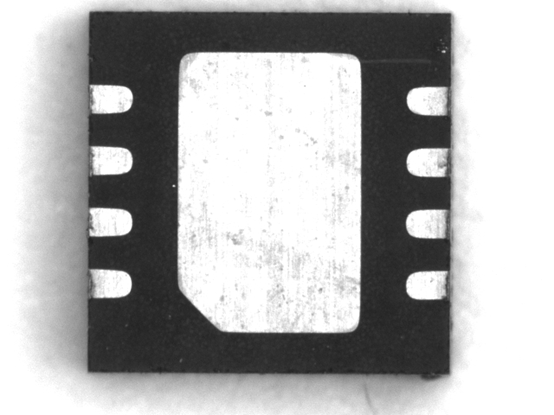

芯片检测，主要用于一些定位、引脚、方向等判断。芯片有很多类型的，如插针封装的，BGA封装的。每种封装形式的芯片，检测的方法是不一样的。

机器视觉光源

BGA这类封装芯片的引脚都在底板上，因此考虑使用高角度的环形光源、同轴光源、圆顶无影光源等，可以得到比较好的对比度的图像效果。

工业相机

因为芯片通常会比较小，因此使用30万像素CCD到130万像素的CCD基本上可以满足要求。

工业镜头

可以使用常规的FA镜头，如50mm的定焦CCTV镜头，也可以使用远心镜头，如2X、1X的远心镜头。或者是使用显微镜头在，如0745之类的。

图像处理

可以使用粒子分析、几何匹配、寻找直边等方法进行处理。

机器视觉项目实现难度

★★
