机器视觉之钮扣电池检测

机器视觉之钮扣电池检测

机器视觉之钮扣电池检测

机器视觉之钮扣电池检测

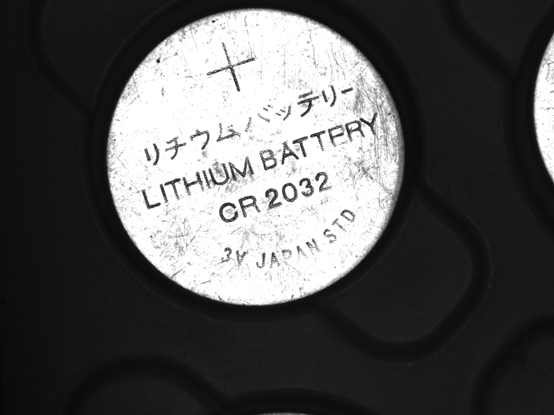

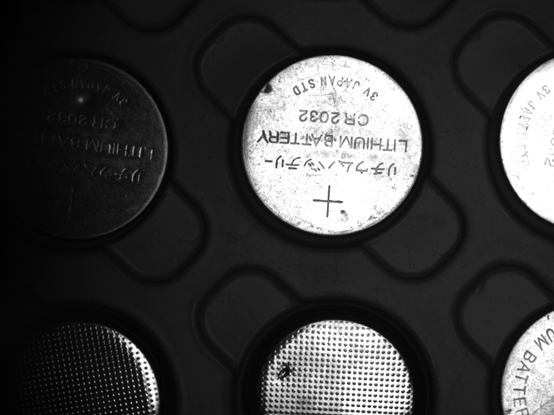

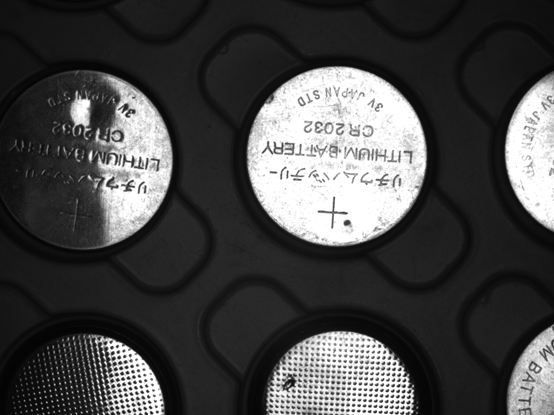

钮扣电池检测，主要检测其外观，如撞伤、凹坑、划伤等等，属于外观缺陷检测。相对来讲比较麻烦，特别是钮扣电池表现还有一些不确定的字符，这些字符会对缺陷造成干扰，所以项目实施相对会比较难。

机器视觉光源

因为电池的低面或表面是平的，所以可以考虑使用同轴光源、同轴平行光源，这样就可以得到一个反光的平整白色背景。如果上面的凹坑、划伤、撞伤等，则会表现为黑色的斑点。这样通过粒子分析，就可以进行分析了。当然照明或图像处理需要过滤字符造成的干扰。

工业相机

因为钮扣电池最大的直接也就十来毫米，因此使用的相机不需要分辨率过高。如使用130万像素级别的工业相机，就可以获得比较高的像素分辨率。

工业镜头

可以使用常规的FA镜头，也可以使用远心镜头。对于划伤、撞伤等缺陷，使用远心镜头效果上可能会好一些。

图像处理

因为背景是白色的，而缺陷为黑色的斑点，则可以使用粒子分析的方法进行检测。

机器视觉项目实现难度

★★★★★
