机器视觉之IC检测

机器视觉之IC检测

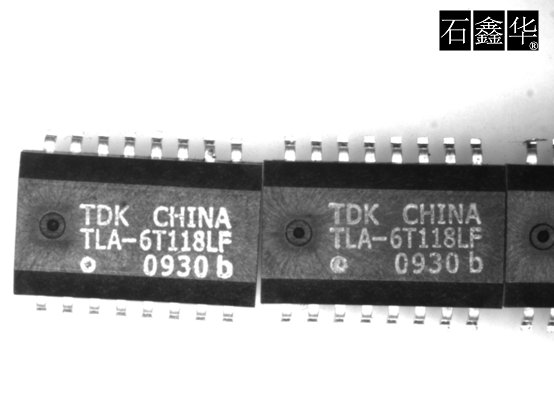

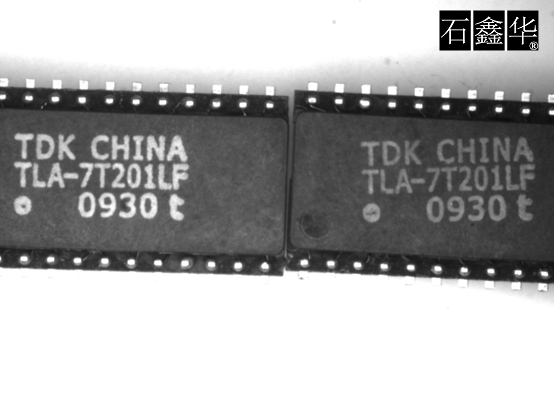

IC检测，需要检测表面的字符、以及引脚的平整度等。都是属于常规的视觉检测类型。难度也相对比较容易。

机器视觉光源

表面的字符可以使用较高角度的环形光源进行打光照明，可以得到比较明显的效果显示。而对于引脚可以考虑使用条形光源，将引脚表现为白色的端点。

工业相机

这种IC一般比较小，使用常规的如130万像素、200万像素应该都是可用的工业相机。如果需要做振动盘或走编带机，则需要使用CCD芯片的工业相机，或者是全局快门的CMOS相机。卷帘快门的CMOS相机无法适用。

工业镜头

使用常规的FA镜头，如50mm的定焦镜头。也可以使用远心镜头。

图像处理

OCR字符识别，粒子分析都用得上的图像处理函数。

机器视觉项目实现难度

★★★
