机器视觉之贴片电阻分割线检测

东莞华视自动化科技有限公司http://shixinhua.com

石鑫华视觉网http://shixinhua.com

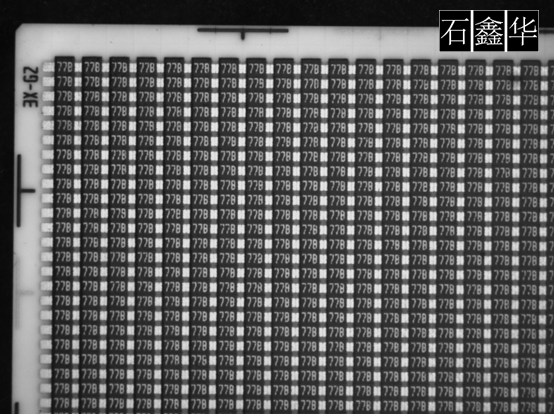

机器视觉检测之贴片电阻分割线检测大视野

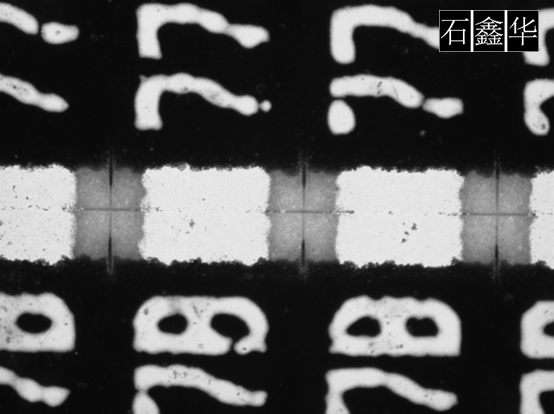

机器视觉检测之贴片电阻分割线检测小视野

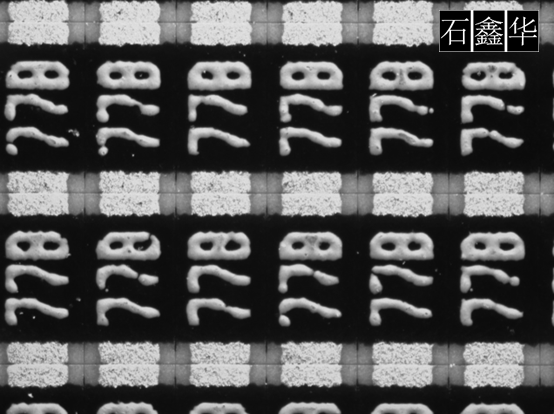

机器视觉检测之贴片电阻分割线检测小视野

贴片电阻分割线检测，主要是定位到分割线，然后进行切割。因为这些小的电阻才是真正使用到现实生活中的，需要将其切割成一小个一小个的，这样才有实际意义。

机器视觉光源

可以使用同轴光源、环形光源、条形光源等机器视觉光源进行照明，可以将分割线表现的相对比较清楚，做图像处理的可能性也比较高。

工业相机与工业镜头

因为产品比较大，而被测对象又比较小。因此要想比较好的检测目标特征，当然是分辨率越高越好。工业镜头的话可能使用远心镜头对于分割线的表现会更好一些，因为其物方远心光路，可以使分割线表现的更黑，有利于图像处理。

图像处理

可以使用找直边函数、粒子分析等方法进行测试测量。当然可能最开始需要做一次粗定位，然后建立参考坐标系，再使用ROI变换的方法，分别测量不同ROI中特征对象。这样才有可能测量的准。
