机器视觉之喷码识别

机器视觉之喷码识别

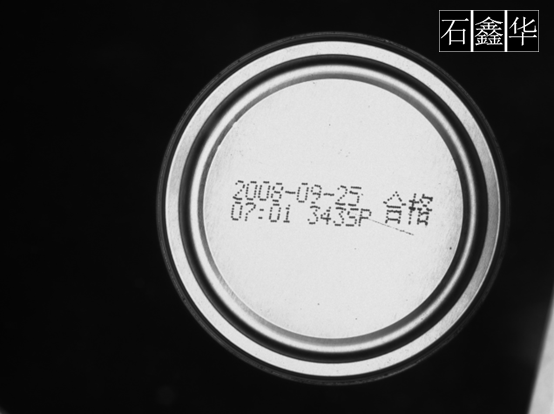

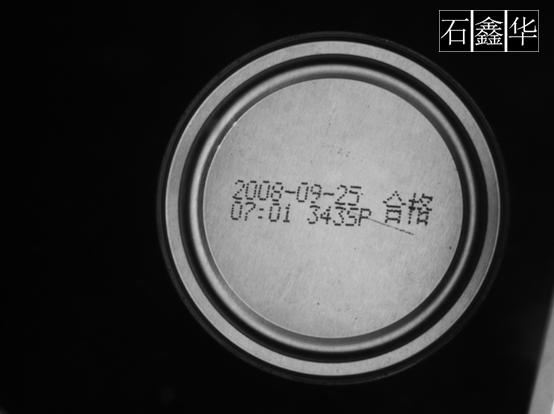

加多宝、王老吉等饮料瓶底的喷码识别，也属于OCR字符识别的一种。因此字符之间的中间、行间距、点距、倾斜、印刷深浅等，则会影响字符识别的效果。

机器视觉光源

对于这类字符识别，打光照明相对来讲比较好处理。因为底部通常是平面金属型的，而字符则是黑色的喷码，因此只需要将背景表现为白色，字符表现为黑色即可以。可以考虑使用高角度的环形光源、同轴光源、圆顶无影光源等进行照明。

工业相机

瓶子的直径约有五六十毫米，相对来讲也不是一个小数，字符相对来讲也比较大，因此可以使用常规的分辨率工业相机，如130万像素、140万像素、200万像素级别的相机进行识别。

工业镜头

没有太多的要求，使用常规的CCTV镜头可以满足测量要求。

图像处理

基本上考虑使用OCR字符识别。当然需要注意字符之间的距离、行间距离、喷码点距、倾斜等因素。
