机器视觉方案之婴儿用奶嘴孔径测量

东莞华视自动化科技有限公司http://pcmv.cn

石鑫华视觉网http://shixinhua.com：

婴儿用奶嘴孔径测量

婴儿用奶嘴孔径测量

这类婴幼儿专用奶嘴，其口径控制相对来讲是比较严格的。因为各种不同的产品规格，是适合于不同年龄段的婴幼儿的。对于刚出生的婴幼儿，口径不能太多，出奶量不能过多，否则可能会呛着婴幼儿，而随着年龄的增大，奶嘴的孔径也应该有所增大。本机器视觉方案就是需要测量出奶水的孔径大小。

机器视觉光源

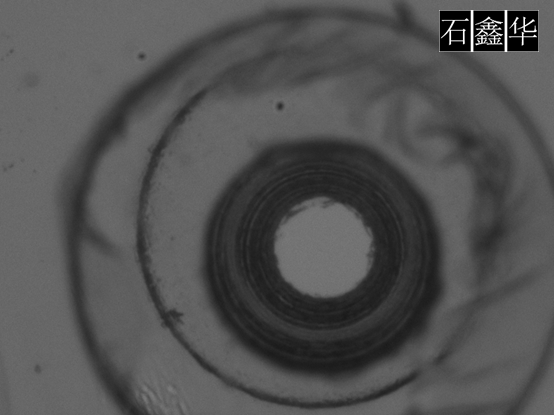

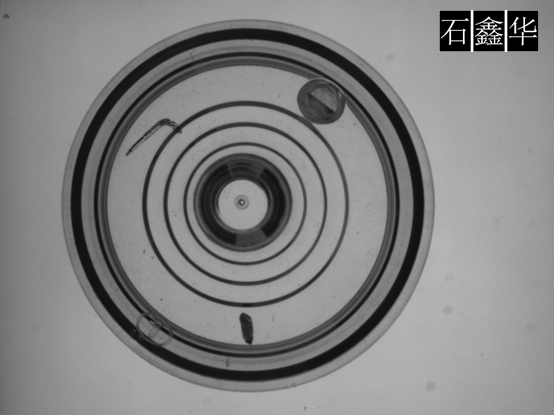

因为奶嘴的孔径是一个通孔，其周围一般是软的塑料类材料，因此可以考虑将通孔表现为白色，而塑料虽然是透明的，但是利用光学特性，也可以将其表现为黑色的。如上图所示的图像效果，就是使用了面光源进行照明，然后得到的效果图。

工业相机与工业镜头

测量孔径的话，对于这类产品，因为其较软的塑料性质，其测量精度不会要求太高，所以相机本身的分辨率也不需要太高。30万像素或130万像素的工业相机基本上可以满足要求。而对于工业镜头，因为奶嘴孔径相对比较小，毫米级别的，因此普通的CCTV镜头可能无法做到如此小的视野。建议使用2X、4X这样的远心镜头，可以将视野缩小，更利用测量孔径。

图像处理与分析

对于孔径测量，图像处理与分析相对要简单许多，只需要使用找圆函数，测量其直径就可以。当然像上面的图像，可能需要使用一些图像预处理函数，如膨胀、腐蚀、滤波等函数，将产品的一些毛刺干扰等去掉。

对于真正产线上的产品，可能没有这么多的灰尘毛刺等，应该比较干净。所以图像处理相对比较简单。
