机器视觉方案之焊点短路检测

东莞华视自动化科技有限公司http://pcmv.cn石鑫华视觉网http://shixinhua.com：

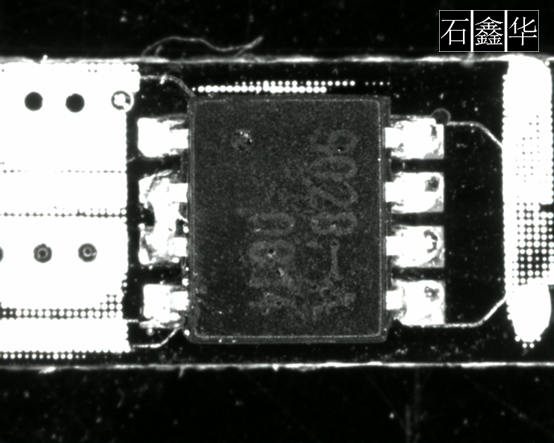

机器视觉方案之焊点短路检测-两个引脚严重短路

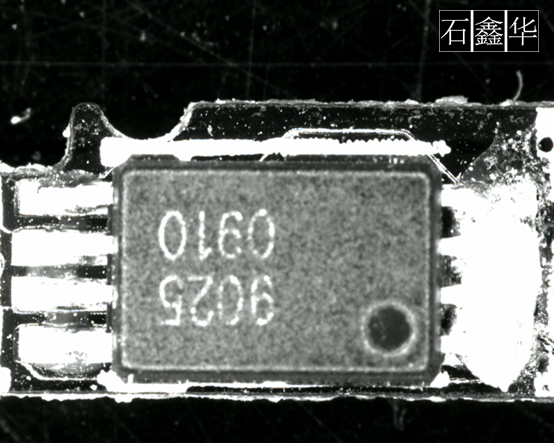

机器视觉方案之焊点短路检测-两个引脚轻微短路

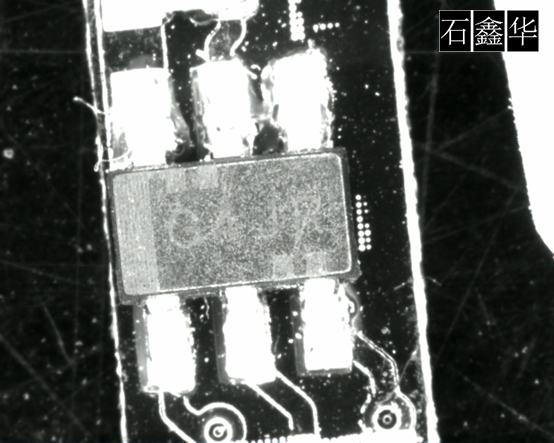

机器视觉方案之焊点短路检测-四个引脚严重短路

对于这类焊点短路的产品检测，因为焊点比较大，因此可以考虑使用常规的光源来做处理。因为只检测短路，所以不需要使用AOI的方法来检测。

机器视觉光源

因为焊点是金属锡，其反光特性是非常好的。因此在照明时，需要表现为亮视场照明，即将焊点表现为明亮的特征，而背景为黑色的特征。而焊点这样的目标，许多光源都可以将其表现为白色，如环形光源、条形光源等。

工业相机与工业镜头

使用黑白工业相机，CCD或CMOS均可以。如果只是做一个产品固定位置的，使用CMOS即可。如果需要做一些运动的或多个位置的检测，则建议使用CCD芯片的来进行检测。

图像处理与分析

可以使得粒子分析，灰度测量等方法进行处理。

机器视觉项目实现难度

★★★
