机器视觉应用之金属件外观尺寸测量

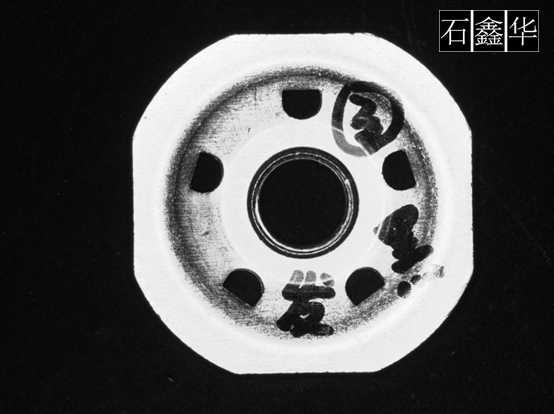

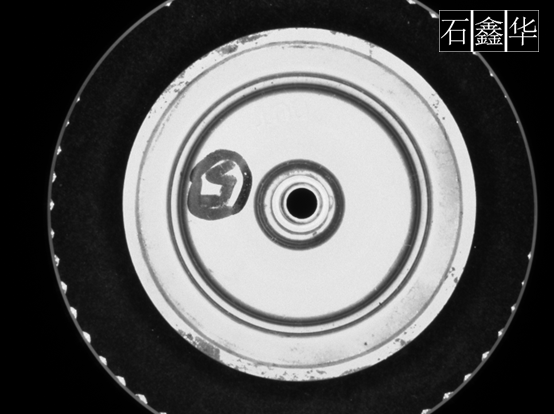

外观测量

外观测量

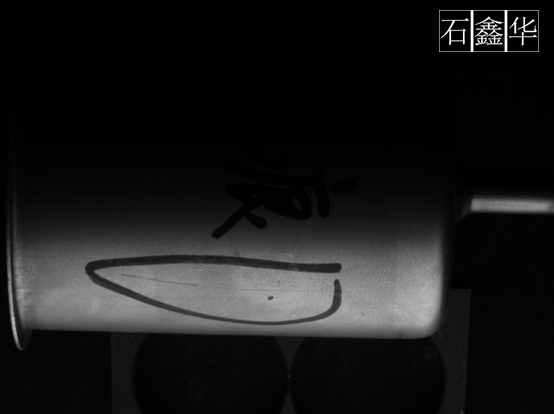

划伤检测

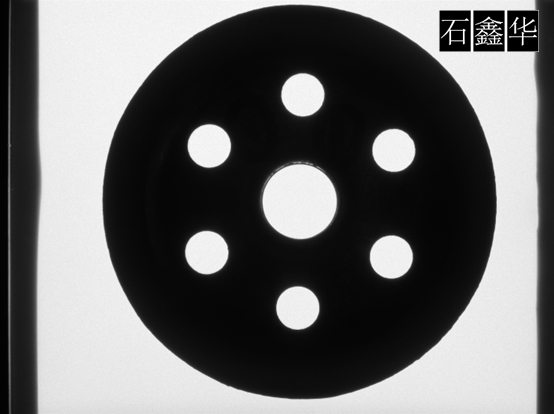

尺寸测量

东莞华视自动化科技有限公司-石鑫华视觉网http://shixinhua.com：金属件的外观、尺寸测量，在五金加工领域是非常常见的一种应用。尺寸测量相对要简单许多，而外观检测，则会困难一些。

机器视觉光源的选择

外观检测的话，主要还是越前向照明，可以考虑使用条形光源、环形光源等。尺寸测量则优先考虑面光源。这样可以得到优质的图像边缘轮廓。

工业相机的选择

外观检测的前提是光源能够得到较好的图像质量，因此相机是次要的。而尺寸测量，通常机器视觉光源上没有太多问题，问题的重点可能就在于工业相机的分辨率上，一般的金属件可能都比较大，如果这时精度要求比较高，那么相机的分辨率可能就不够了。这时一般有两种方法，一个是使用多个相机进行分解拍摄，另一个是使用一个相机拍摄局部细节，再运动拍摄其它地方的产品。当然，如果也可以降低精度要求，只不过这种通常都是由客户决定的，做方案的改变不了什么。

工业镜头的选择

比较理想的当然还是使用远心镜头，这样可以获得较大的景深与较小的畸变。如果成本不允许，则可以使用CCTV镜头。

图像处理与分析

尺寸测量时，可以考虑使用卡尺、最大卡尺、找边再计算两条直线间的距离等方法，或找圆测量直径等算法来实现。而划伤、发黑等，则可以考虑粒子分析、直方图测量等；轮廓变形，则可以使用轮廓分析等函数。

视觉项目实现难度

尺寸测量：★★

外观检测：★★★★★
