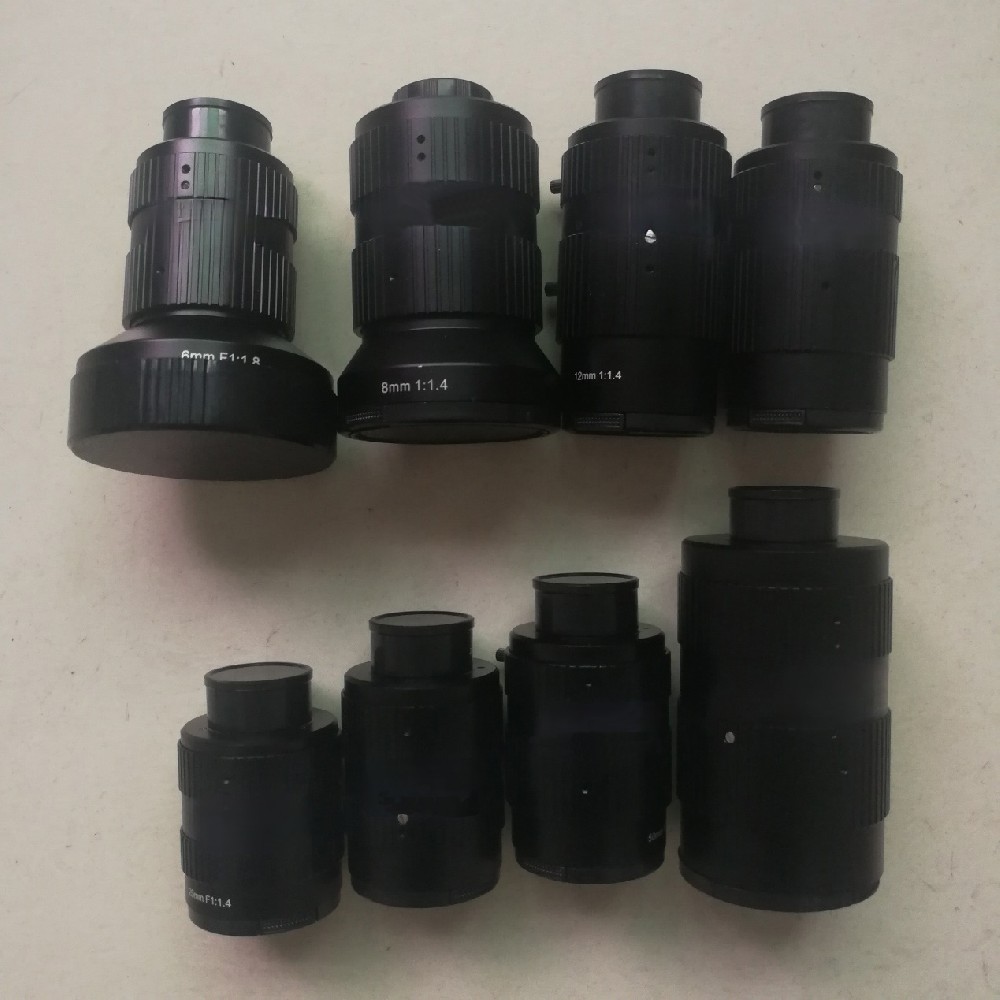

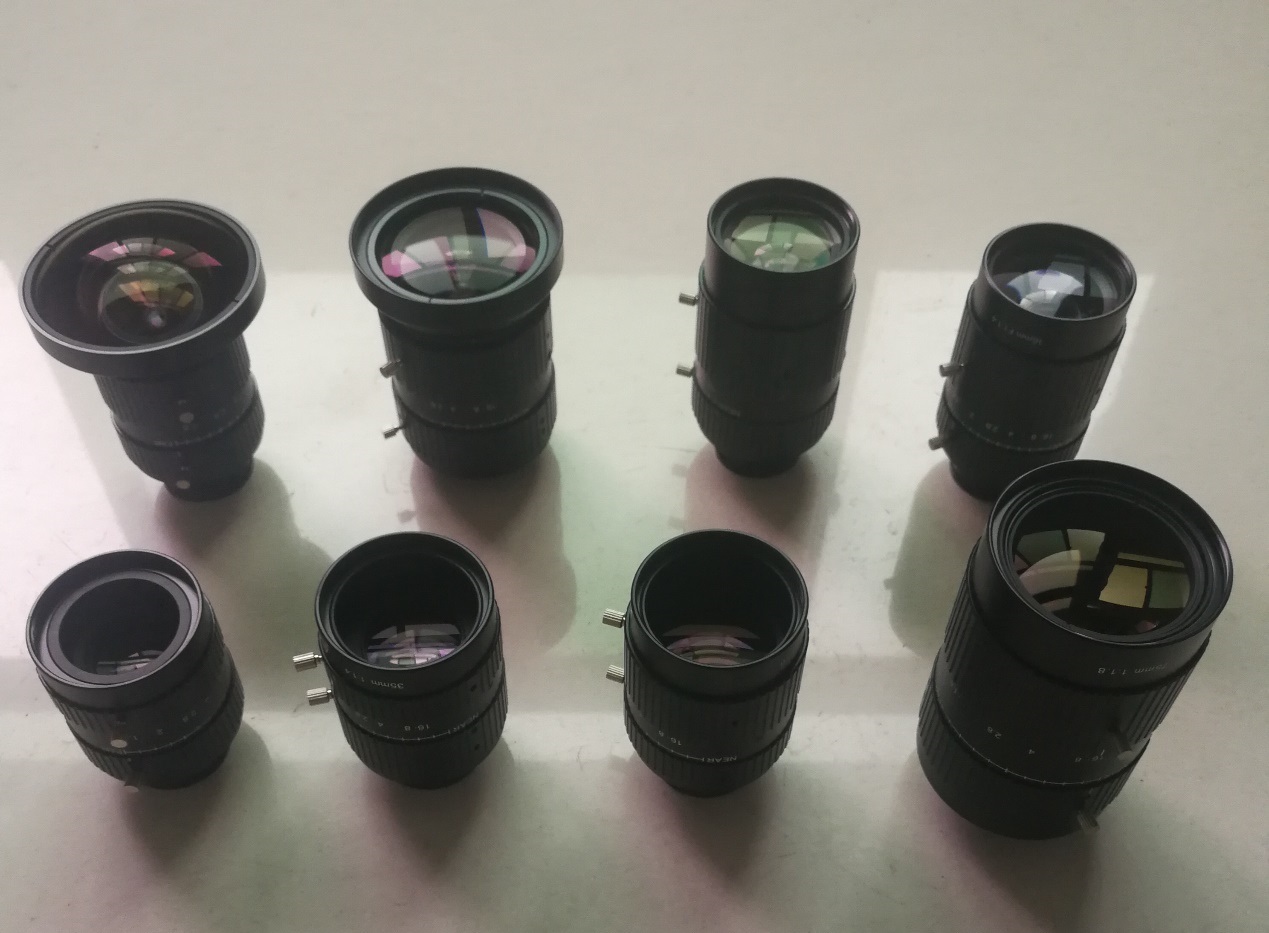

SHI-CxxxxHLL系列工业镜头
SHI-CxxxxHLL系列工业镜头
SHI-CxxxxHLL产品特点
固定焦距，焦距可选6mm、8mm、12mm、16mm、25mm、35mm、50mm、75mm。
可手动对焦，手动调整光圈（最大光圈F1.4/1.6/1.8不等），标准C接口，适用范围广。
高品质成像质量，轻松应对2000万像素级别（SONY IMX 183）的工业相机。
最大支持1.1寸图像传感器芯片（SONY IMX 183），向下兼容各种1寸、1/1.2寸、2/3寸、1/1.7寸、1/1.8寸、1/2寸、1/2.3寸、1/2.5寸、1/2.9寸、1/3寸、1/3.6寸、1/4寸等芯片，可考虑兼容4/3寸、1.2寸图像传感器（无样机，未验证效果，可能会出现隧道效应，或四周边缘的分辨率下降、畸变增加）
分辨率高达2000万像素级别，可适用于1寸的SONYICX 814、SONY、IMX267、ON PYTHON 5000、GMAX2518等芯片的工业相机，以及1.1寸的SONY IMX183、 IMX304、IMX253、IMX541、GMX0505等芯片的工业相机。
低照度大通光孔径，全系列镜头最大光圈达F1.4（6mm为F1.8，50mm为F1.6，75mm为F1.8，其他均为F1.4）。
12mm以上焦距的TV畸变小于1%，常规项目不需要标定板标定畸变。6mm畸变小于2.3，8mm畸变小于5.5，常规大视野项目，亦无须标定板标定。小视野范围的，则考虑标定。
聚焦范围从0.1M到无穷远，可适当加接圈（6-8mm不建议超过1mm，12~16不超过5mm）缩小工作距离及视野。
较高相对照度，相比同级别的镜头，在相同光圈下可以获得更大的图像亮度。
国产高性价比镜头。
SHI-CxxxxHLL系列型号列表
| 型号 | 最大芯片 | 分辨率 | 焦距 | 光圈 | 不同芯片视野范围 | TV畸变 | 最近距离 |
SHI-C0618HLL | 1.1" | 20M | 6mm | 1.8 | 1"：111.2*83.5,2/3"：76.6*57.4,1/2"：55*41 | <2.3% | 0.1m |
SHI-C0814HLL | 1.1" | 20M | 8mm | 1.4 | 1"：199.2*149.4,2/3"：136.9*102.7,1/2"：99*74 | <5% | 0.1m |
SHI-C1214HLL | 1.1" | 20M | 12mm | 1.4 | 1"：117.3*87.96,2/3"：80.6*60.46,1/2"：58.64*44 | <0.5% | 0.1m |
SHI-C1614HLL | 1.1" | 20M | 16mm | 1.4 | 1"：93.94*70.44,2/3"：64.6*48.4,1/2"：47*35.2 | <0.3% | 0.1m |
SHI-C2514HLL | 1.1" | 20M | 25mm | 1.4 | 1"：47.28*35.46,2/3"：32.5*24.38,1/2"：23.64*17.72 | <0.1% | 0.1m |
SHI-C3514HLL | 1.1" | 20M | 35mm | 1.4 | 1"：53.2*39.72,2/3"：36.38*27.22.2,1/2"：26.4*19.78 | <0.1% | 0.15m |
SHI-C5016HLL | 1.1" | 20M | 50mm | 1.6 | 1"：64.4*51.76,2/3"：44.28*33.2,1/2"：32*24 | <0.1% | 0.3m |
SHI-C7518HLL | 1.1" | 20M | 75mm | 1.8 | 1"：111.2*83.5,2/3"：76.6*57.4,1/2"：55.6*41.8 | <0.05% | 0.8m |

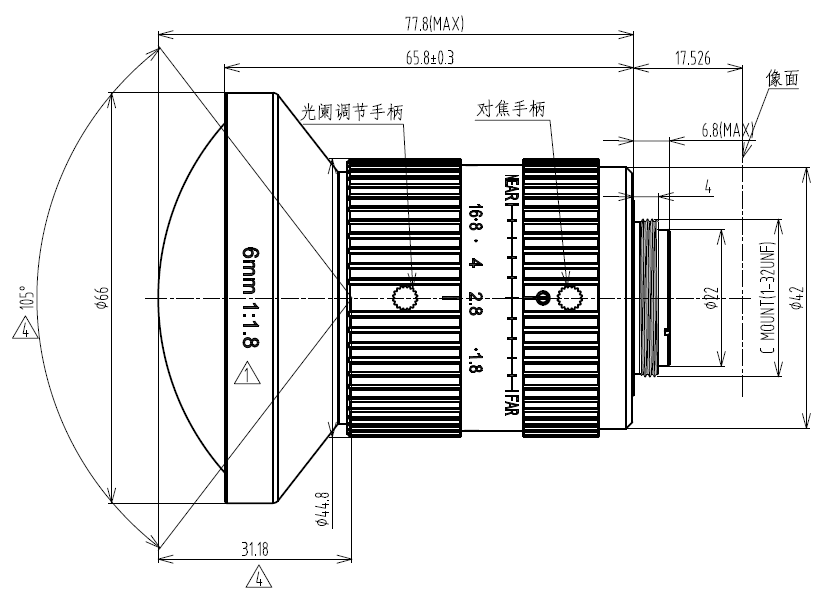

SHI-C0618HLL尺寸图
SHI-C0618HLL尺寸图（注意因为焦距太小，镜头表面曲率过大，表面没有外壳保护）

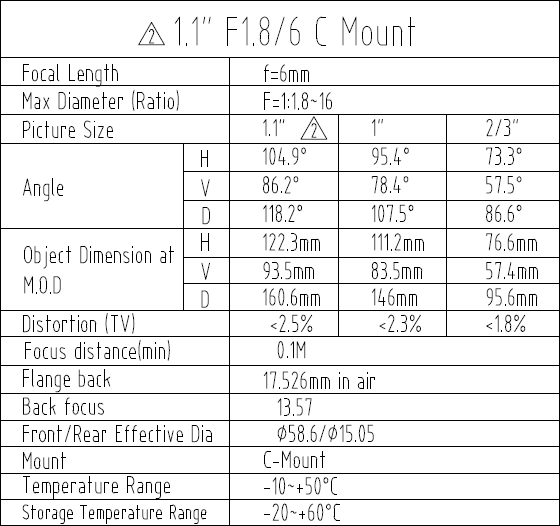

SHI-C0618HLL参数表
SHI-C0618HLL参数表

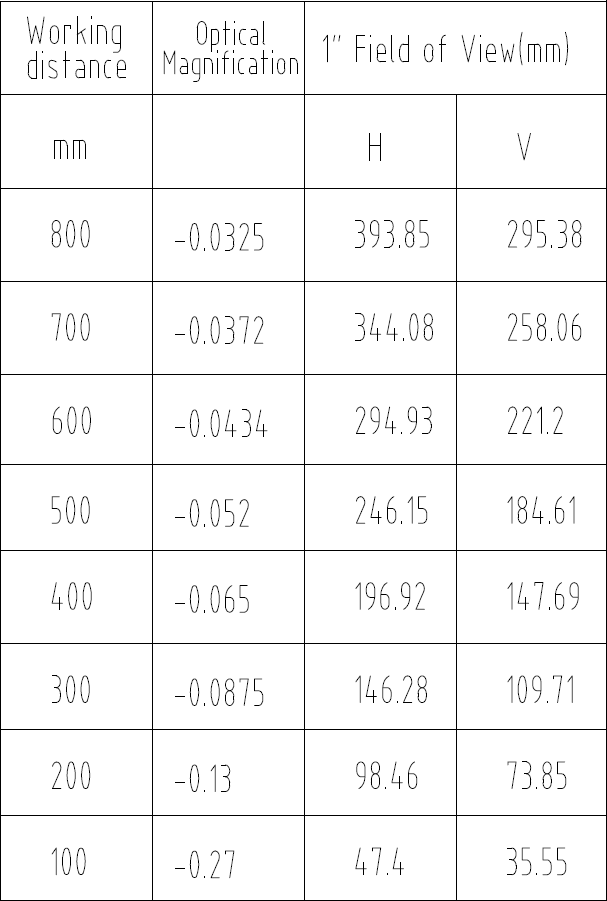

SHI-C0618HLL工作距离与放大倍率、视野对照表
SHI-C0618HLL工作距离与放大倍率、视野对照表@1寸芯片

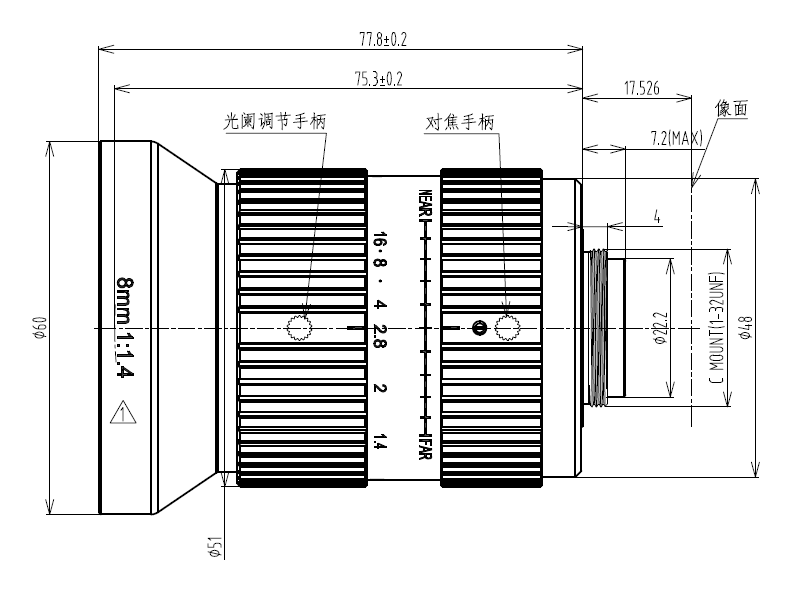

SHI-C0814HLL尺寸图
SHI-C0814HLL尺寸图
SHI-C0814HLL参数表
SHI-C0814HLL参数表

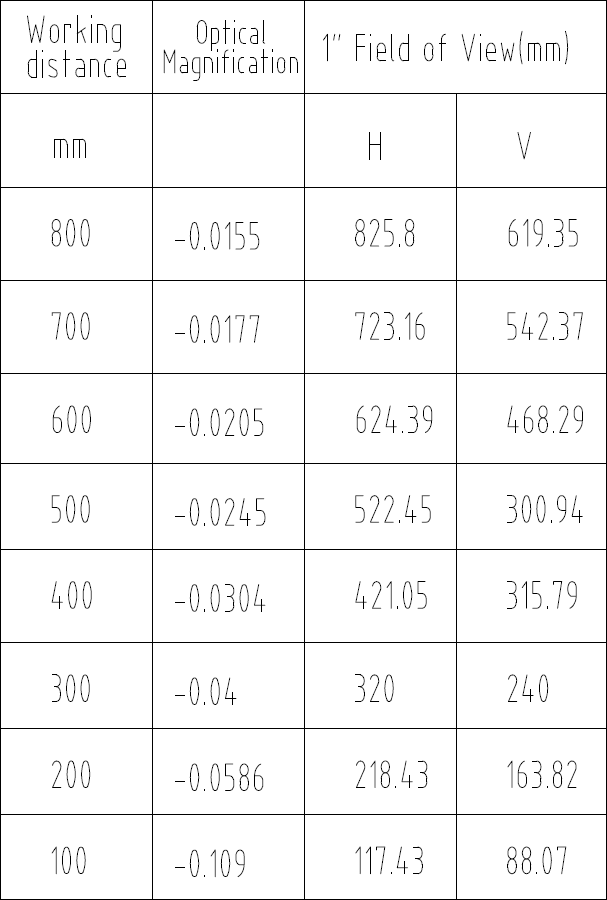

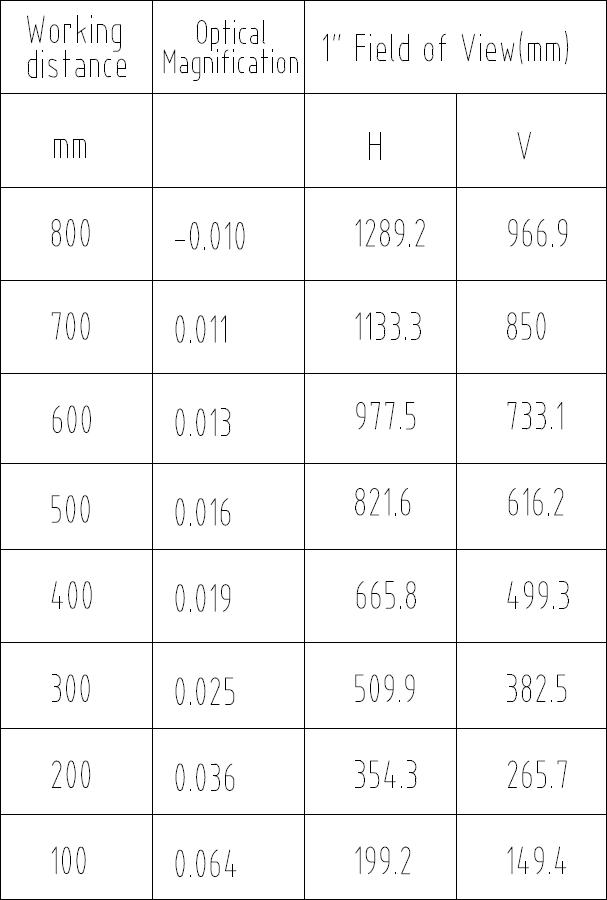

SHI-C0814HLL工作距离与放大倍率、视野对照表
SHI-C0814HLL工作距离与放大倍率、视野对照表@1寸芯片

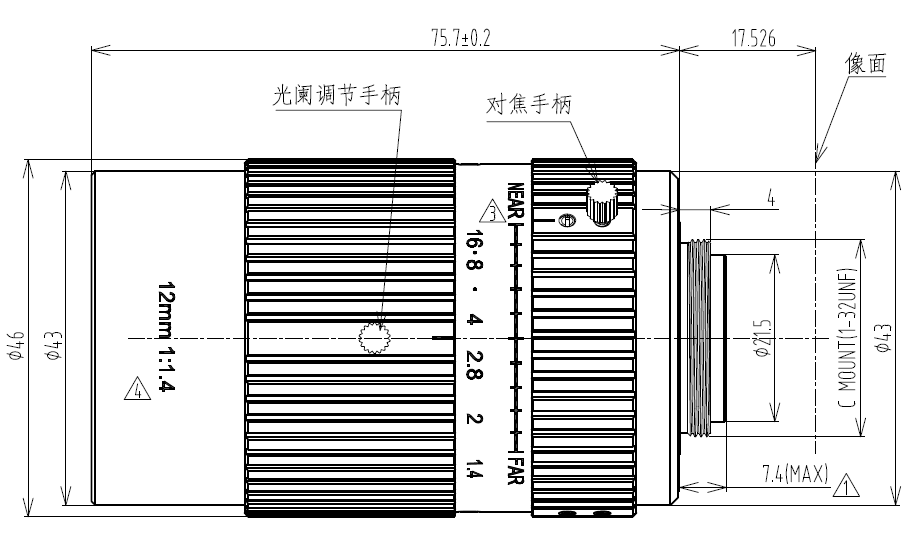

SHI-C1214HLL尺寸图
SHI-C1214HLL尺寸图

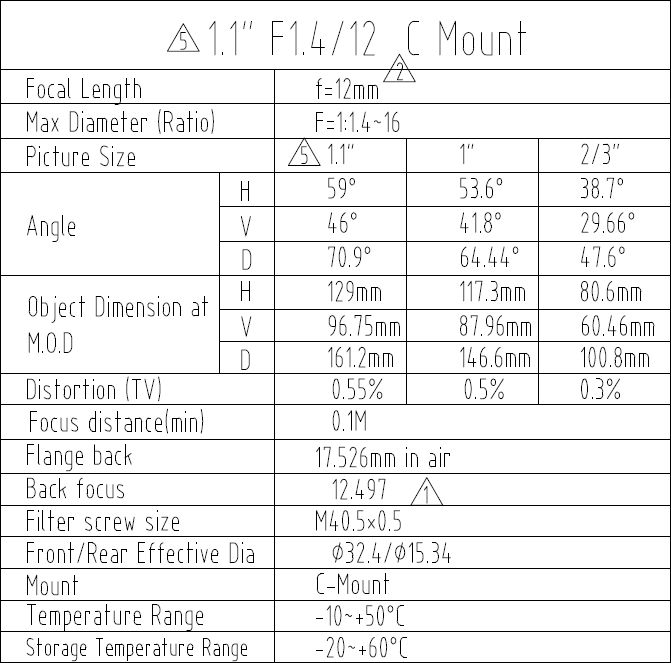

SHI-C1214HLL参数表
SHI-C1214HLL参数表

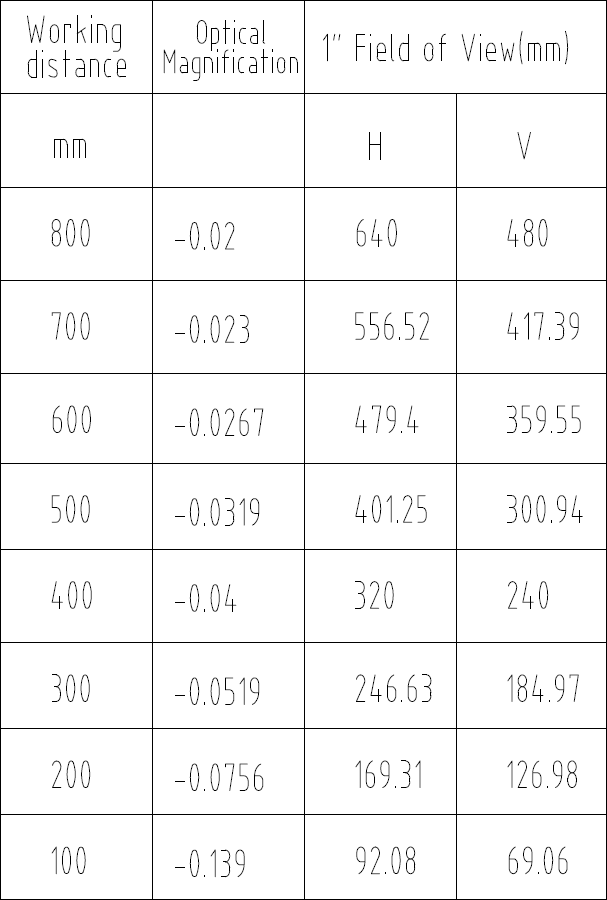

SHI-C1214HLL工作距离与放大倍率、视野对照表
SHI-C1214HLL工作距离与放大倍率、视野对照表@1寸芯片

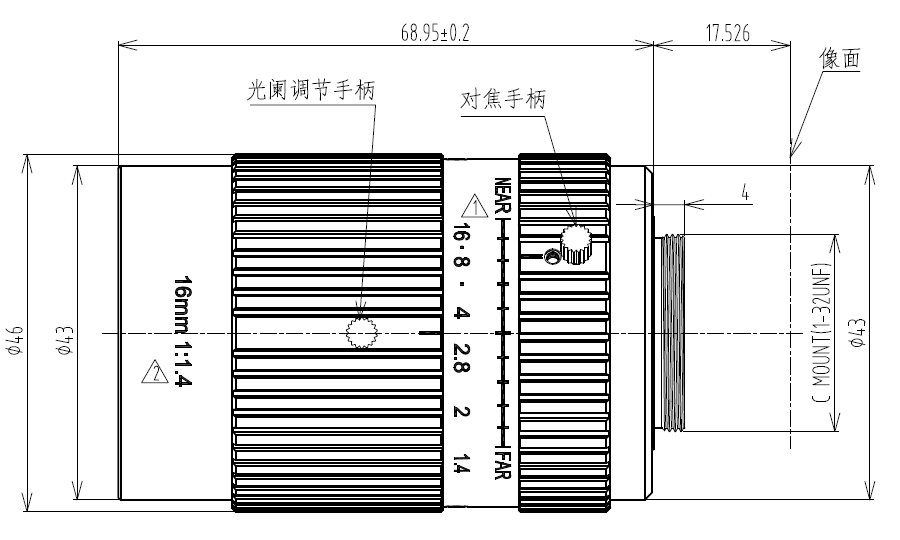

SHI-C1614HLL尺寸图
SHI-C1614HLL尺寸图

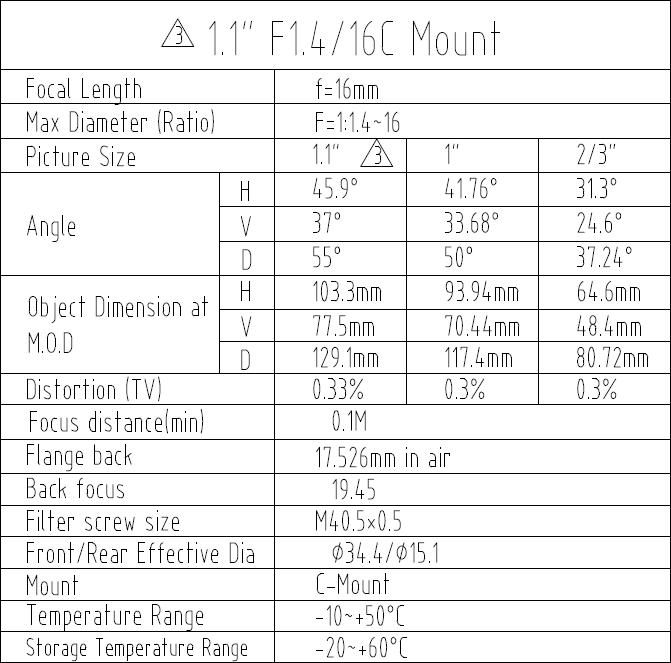

SHI-C1614HLL参数表
SHI-C1614HLL参数表
SHI-C1614HLL工作距离与放大倍率、视野对照表
SHI-C1614HLL工作距离与放大倍率、视野对照表@1寸芯片

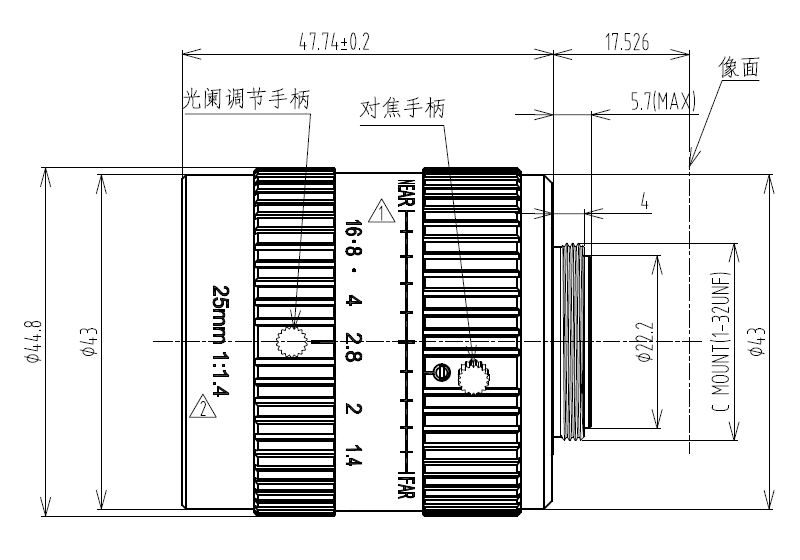

SHI-C2514HLL尺寸图
SHI-C2514HLL尺寸图
SHI-C2514HLL参数表
SHI-C2514HLL参数表
SHI-C2514HLL工作距离与放大倍率、视野对照表
SHI-C2514HLL工作距离与放大倍率、视野对照表@1寸芯片

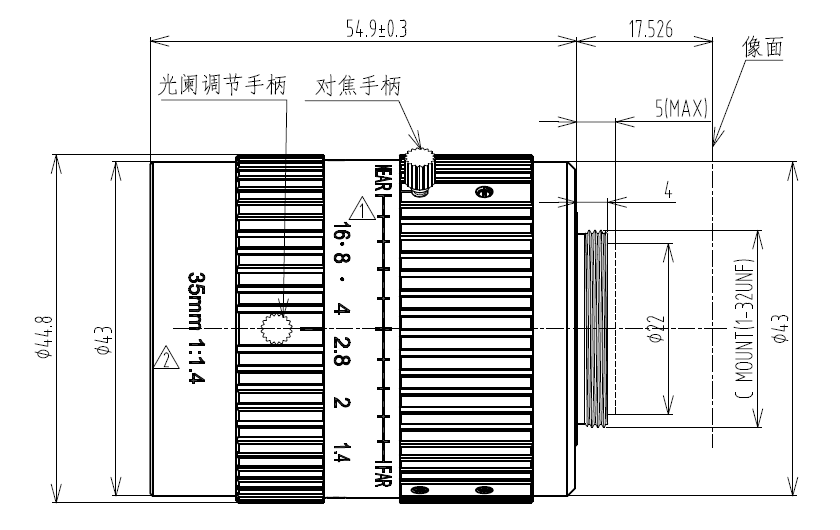

SHI-C3514HLL尺寸图
SHI-C3514HLL尺寸图
SHI-C3514HLL参数表
SHI-C3514HLL参数表

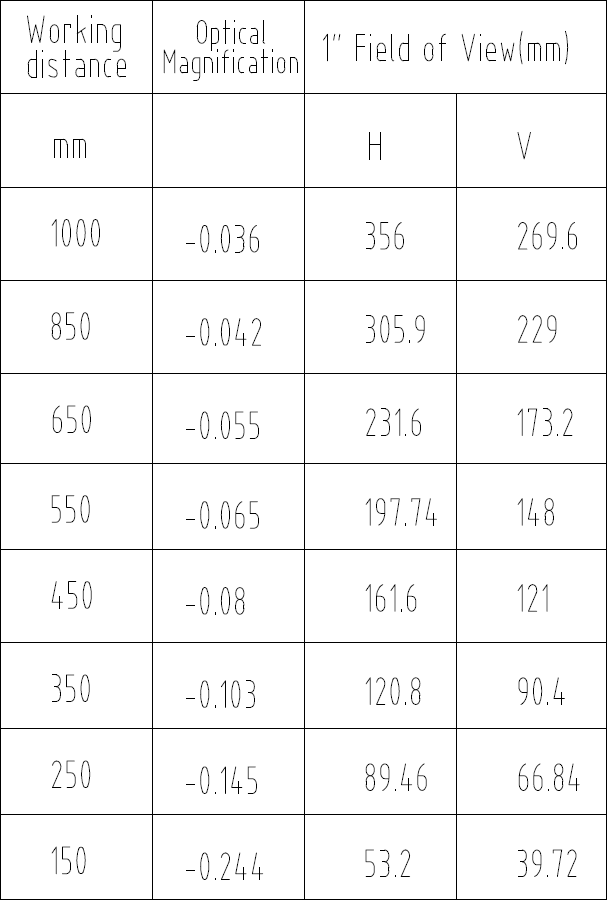

SHI-C3514HLL工作距离与放大倍率、视野对照表
SHI-C3514HLL工作距离与放大倍率、视野对照表@1寸芯片

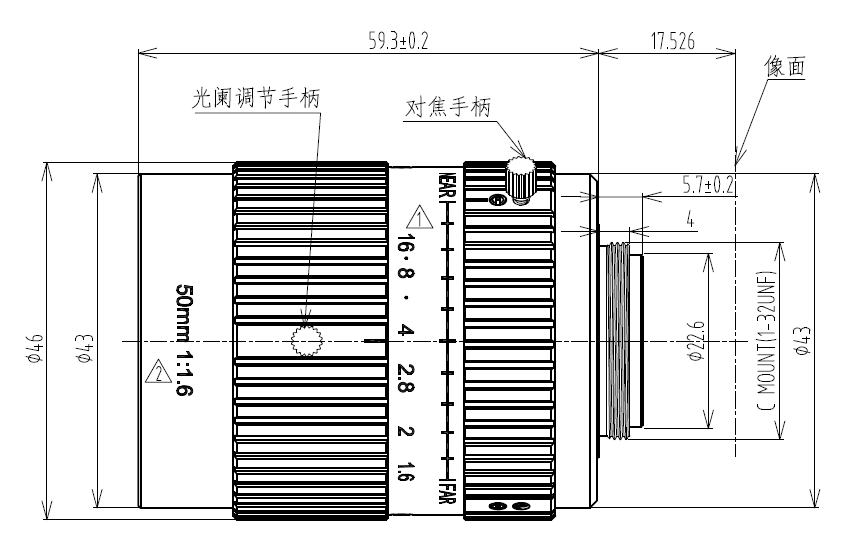

SHI-C5016HLL尺寸图
SHI-C5016HLL尺寸图

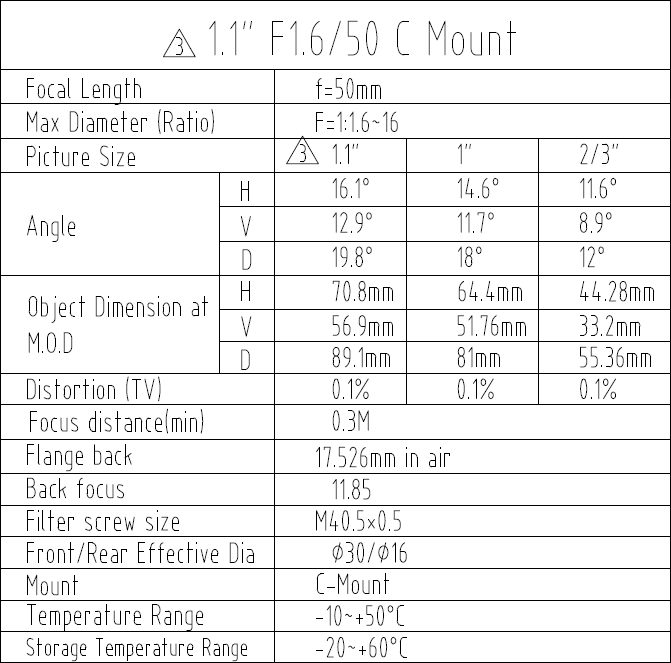

SHI-C5016HLL参数表
SHI-C5016HLL参数表

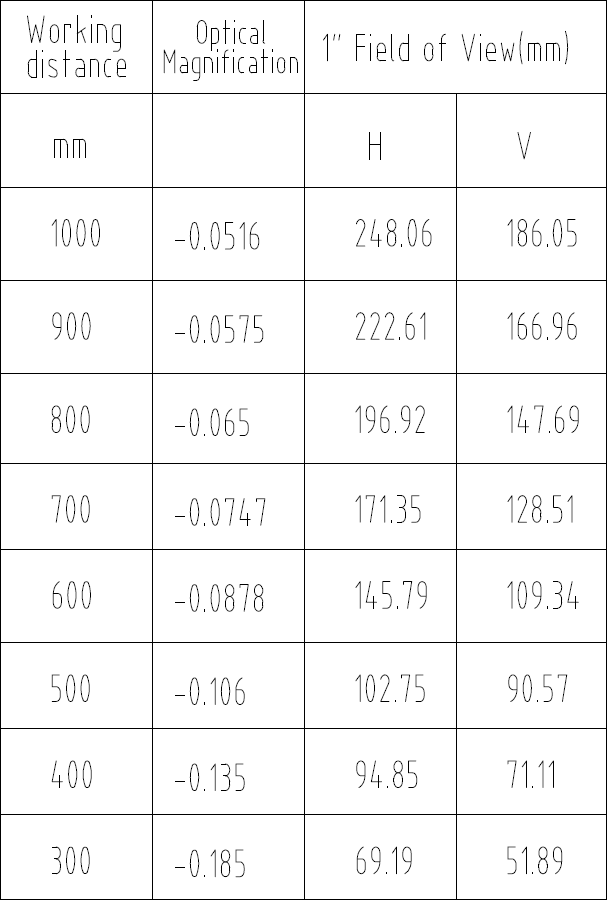

SHI-C5016HLL工作距离与放大倍率、视野对照表
SHI-C5016HLL工作距离与放大倍率、视野对照表@1寸芯片

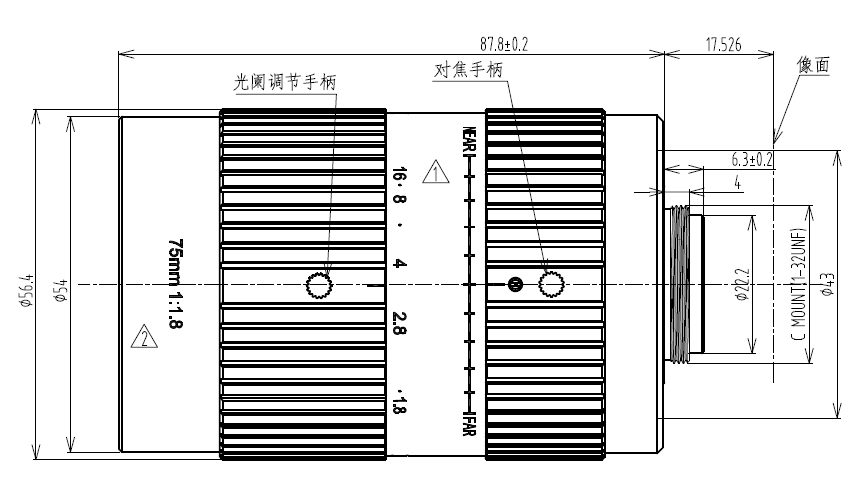

SHI-C7518HLL尺寸图
SHI-C7518HLL尺寸图

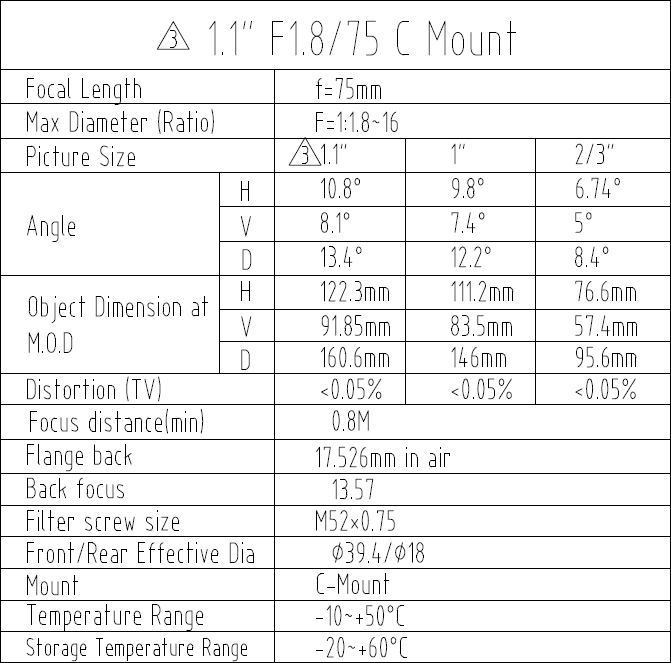

SHI-C7518HLL参数表
SHI-C7518HLL参数表

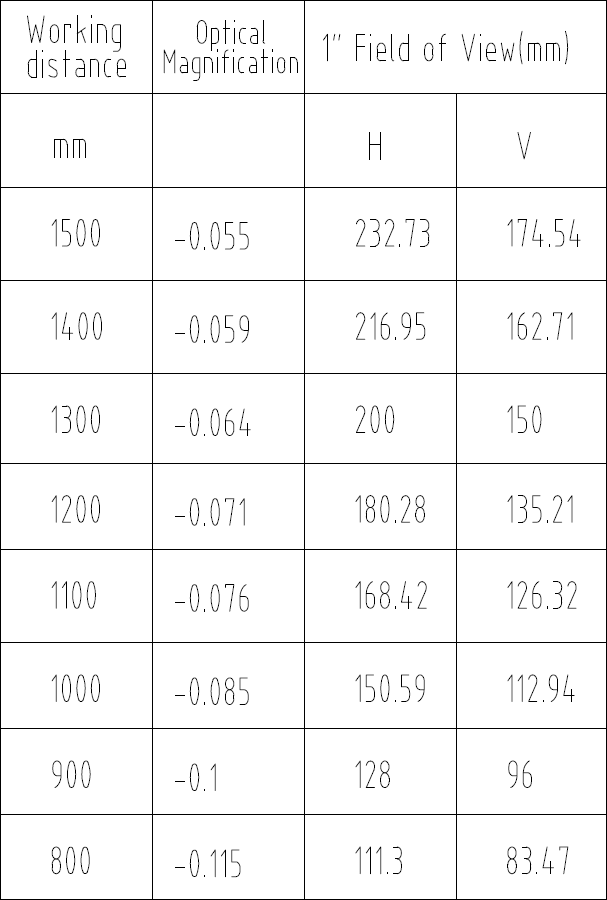

SHI-C7518HLL工作距离与放大倍率、视野对照表
SHI-C7518HLL工作距离与放大倍率、视野对照表@1寸芯片
