VST VS-TEC系列500万像素微距远心镜头
VST VS-TEC系列500万像素微距远心镜头
概述

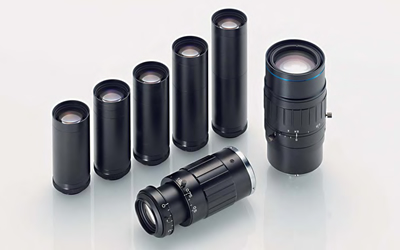

VST VS-TEC系列500万像素微距远心镜头Telecentric Macro Lens
For 5 Megapixel sensor (2/3”)
对应500万像素图像传感器，最大支持2/3’靶面
Improved distortion and brightness
改进的畸变失真与亮度
Changeable Magnification and Iris (Fixed models available)
可变的放大倍率与光圈（固定型号可用）
For wide range of applications / inspection of electronic parts, semiconductor manufacturing equipment etc.
广泛应用于电子部件、半导体制造设备的检测
可选组件
镜头可选组件

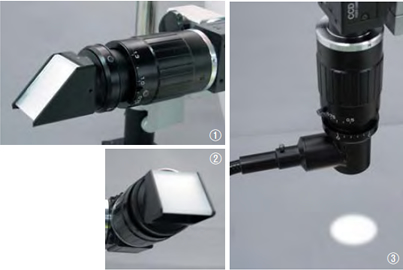

Mirror unit (picture①/②)
镜像组件（图像1、2）
VS-PZ-C305NF : Allows you to set up for limited space.
VS-PZ-C305NF：允许你安装在有限的空间里。
Co-axial unit (picture③)
同轴组件（图像3）
VS-HM305 : Easy to set up co-axial lighting in front of the lens.
VS-HM305：可以在镜头前端轻松安装同轴光源
* for Mag. above0.5x model.
适用于放大倍率为0.5X的型号

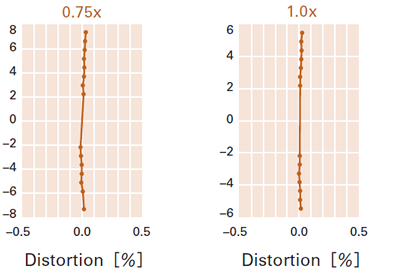

畸变
畸变对比
型号和规格
型号 | 放大倍率 | 工作距离(mm) | 等效光圈F | 数值孔径NA |
VS-TEC0304 | 0.3x～0.4x | 212.1～147.8 | 4.32～5.0 | 0.035～0.040 |
VS-TEC0513 | 0.5x～1.3x | 171.7(0.5x)～95.9(1.3x) | 5.27(0.5x)～10.18(1.3x)（光圈全开时） | 0.047(0.5x)～0.064(1.3x) |
VS-TEC03/S | 0.3x | 224.1 | 4.32 | 0.035 |
VS-TEC035/S | 0.35x | 181.5 | 4.66 | 0.038 |
VS-TEC04/S | 0.4x | 147.8 | 5.00 | 0.04 |
VS-TEC05 | 0.5x | 171.4 | 5.27 | 0.047 |
VS-TEC065 | 0.65x | 142.9 | 6.18 | 0.053 |
VS-TEC075 | 0.75x | 130.2 | 6.8 | 0.055 |
VS-TEC10 | 1.0x | 109.8 | 8.31 | 0.06 |
VS-TEC13 | 1.3x | 95.4 | 10.18 | 0.064 |
VS-TEC15 | 1.5x | 89.3 | 11.44 | 0.065 |
