概述
VS-TCH Series High Resolution Telecentric Lens

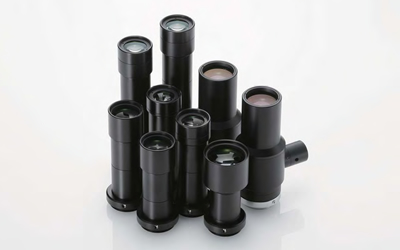

VS-TCH系列高分辨率远心镜头
A New Telocentric series designed for WD65, 110mm and Mega Pixel Sensors with high resolution.
一个新设计的远心镜头系列，包含工作距离65，110mm以及百万像素高分辨率。
Distortionless images and light intensity differences.
无失真图像和光强差
Can accommodate Mega Pixel Cameras with low distortion and high contrast.
可以适用于百万像素工业相机，并可获得低失真和高对比度图像。

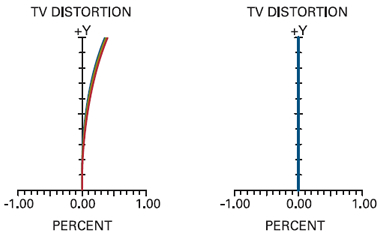

镜头畸变失真
左为普通镜头，右为VS-TCH远心镜头畸变失真效果

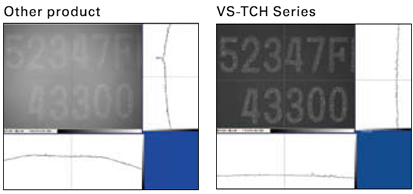

镜头成像对比度
左为普通镜头，右为VS-TCH远心镜头成像对比度效果

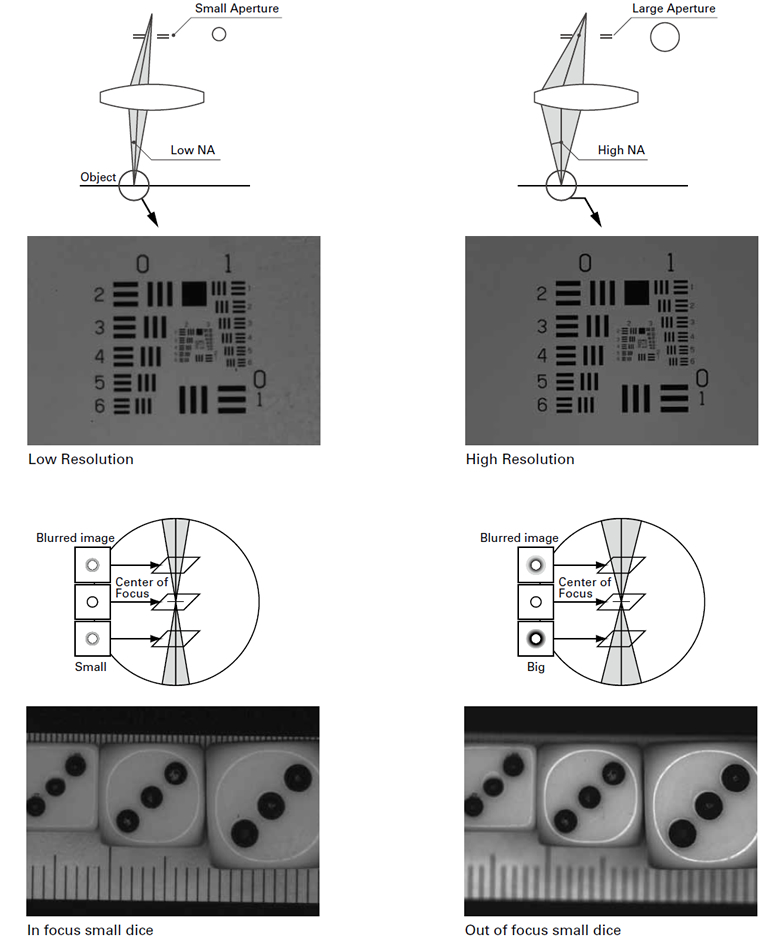

镜头分辨率、数值孔径NA及景深DOF
左为普通镜头，右为VS-TCH远心镜头
〈Testing Environment〉测试环境
Camera : STC-A152A
工业相机：STC-A152A
Lens: NA High VS-TC M022-150/S (Open) NA Low VS-TCM022-150/S (Close)
工业镜头：NA High VS-TC M022-150/S (Open) NA Low VS-TCM022-150/S (Close)
Lighting: Chart: UEB-70W50
机器视觉光源：Chart: UEB-70W50
Dice: UNSL-73W100
骰子：UNSL-73W100
型号
型号 | 倍率 | 工作距离(mm) | 同轴照明 | 实际光圈F | 数值孔径NA |
VS-TCH05-65 | 0.5x | 75.3 | - | 9.42 | 0.027 |
VS-TCH08-65 | 0.8x | 70.3 | - | 9.57 | 0.042 |
VS-TCH1-50 | 1.0x | 53.3 | - | 9.94 | 0.05 |
VS-TCH1-65 | 1.0x | 68.8 | - | 9.94 | 0.05 |
VS-TCH1.5-65 | 1.5x | 65 | - | 11.8 | 0.064 |
VS-TCH2-65 | 2.0x | 65 | - | 13.6 | 0.074 |
VS-TCH3-60 | 3.0x | 59.8 | - | 16.46 | 0.091 |
VS-TCH4-65 | 4.0x | 65 | - | 17.91 | 0.112 |
VS-TCH6-65 | 6.0x | 65.8 | - | 27 | 0.111 |
VS-TCH05-65CO | 0.5x | 75.3 | 同轴落射式 | 9.42 | 0.027 |
VS-TCH08-65CO | 0.8x | 70.3 | 同轴落射式 | 9.57 | 0.042 |
VS-TCH1-50CO | 1.0x | 53.3 | 同轴落射式 | 9.94 | 0.05 |
VS-TCH1-65CO | 1.0x | 68.8 | 同轴落射式 | 9.94 | 0.05 |
VS-TCH1.5-65CO | 1.5x | 65 | 同轴落射式 | 11.8 | 0.064 |
VS-TCH2-65CO | 2.0x | 65 | 同轴落射式 | 13.6 | 0.074 |
VS-TCH3-60CO | 3.0x | 59.8 | 同轴落射式 | 16.46 | 0.091 |
VS-TCH4-65CO | 4.0x | 65 | 同轴落射式 | 17.91 | 0.112 |
VS-TCH6-65CO | 6.0x | 65.8 | 同轴落射式 | 27 | 0.111 |
VS-TCH05-110 | 0.5x | 110.8 | - | 9.49 | 0.026 |
VS-TCH08-110 | 0.8x | 110.7 | - | 10.95 | 0.036 |
VS-TCH1-110 | 1.0x | 110.3 | - | 10.49 | 0.048 |
VS-TCH1.5-110 | 1.5x | 110.8 | - | 11.97 | 0.063 |
VS-TCH2-110 | 2.0x | 110.8 | - | 13.5 | 0.074 |
VS-TCH3-100 | 3.0x | 103.1 | - | 17.13 | 0.088 |
VS-TCH4-110 | 4.0x | 110.8 | - | 22.2 | 0.09 |
VS-TCH6-110 | 6.0x | 110.9 | - | 39.29 | 0.076 |
VS-TCH05-110CO | 0.5x | 110.8 | 同轴落射式 | 9.49 | 0.026 |
VS-TCH08-110CO | 0.8x | 110.7 | 同轴落射式 | 10.95 | 0.036 |
VS-TCH1-110CO | 1.0x | 110.3 | 同轴落射式 | 10.49 | 0.048 |
VS-TCH1.5-110CO | 1.5x | 110.8 | 同轴落射式 | 11.97 | 0.063 |
VS-TCH2-110CO | 2.0x | 110.8 | 同轴落射式 | 13.5 | 0.074 |
VS-TCH3-100CO | 3.0x | 103.1 | 同轴落射式 | 17.13 | 0.088 |
VS-TCH4-110CO | 4.0x | 110.8 | 同轴落射式 | 22.2 | 0.09 |
VS-TCH6-110CO | 6.0x | 110.9 | 同轴落射式 | 39.29 | 0.076 |
