NI视觉助手Vision Assistant教程

第五章 图像处理-Image图像

第五节 Brightness亮度

Brightness亮度，函数说明信息为改变亮度（brightness）、对比度(contrast)和伽玛值(gamma)，其函数在面板中的位置如下图所示：

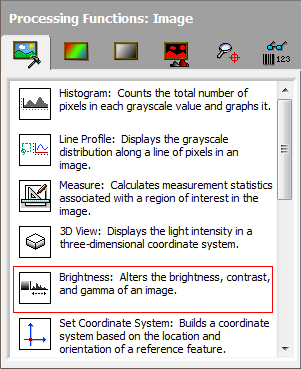

图1 Brightness亮度

此函数是关于亮度、对比度、伽马值的函数，因此其是可以针对彩色、灰度图像的。下面点击函数进入设置。

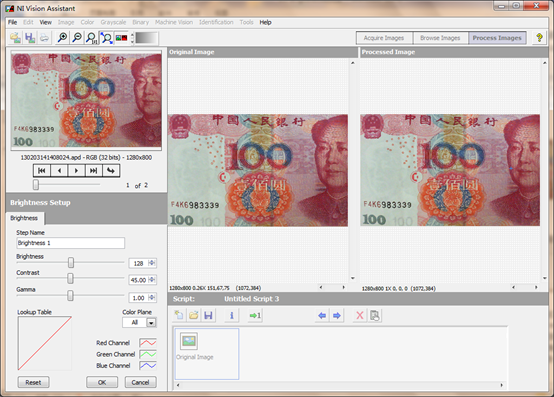

图2 Brightness亮度函数设置界面

我们看到亮度函数与前面介绍的一些函数略有不同，在主窗口的图像窗口中，将其拆分为了两个图像窗口，一个为Original Image原始图像，另一个为Processed Image处理图像，在窗口控制工具栏边上，还多了一个Toggle Dual Image Display按钮。这个功能是在2011SP1以后的版本中出现的，之前的版本中是没有此功能的。只有处理窗口。可以使用鼠标在原始图像（或处理图像）窗口中移动获取位置坐标、颜色值（灰度值）的信息，并且在处理图像（或原始图像）中复制一个虚拟鼠标以获取处理图像（或原始图像）中的位置信息。但是比较遗憾的是，不知道是Bug还是什么原因，复制的鼠标无法获取当前图像上的颜色值信息（为0），只能获取坐标信息。接下来学习一下具体的亮度Setup设置：

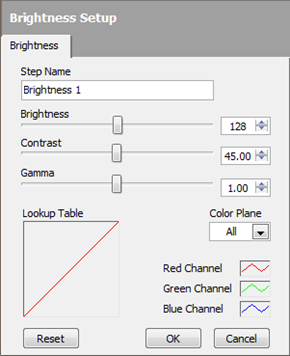

图3 Brightness亮度设置

进入亮度设置函数界面，只有一个Brightness选项卡，也没有Main主体选项卡。当然这个函数是可以用于脚本的，而且是会改变原始图像的。只是此函数是针对整个图像的，不需要ROI，也就不能移动ROI，和参考坐标系。因此只有一个Step Name就直接集成到Brightness选项中了。

Brightness亮度：用于调整图像的明亮程度，可以从0~255级可调，默认值为128，下面是将亮度调成0和255后与128的默认值的效果：

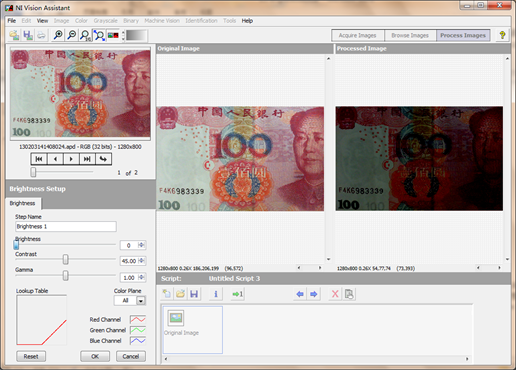

图4 Brightness亮度为0与亮度为128对比

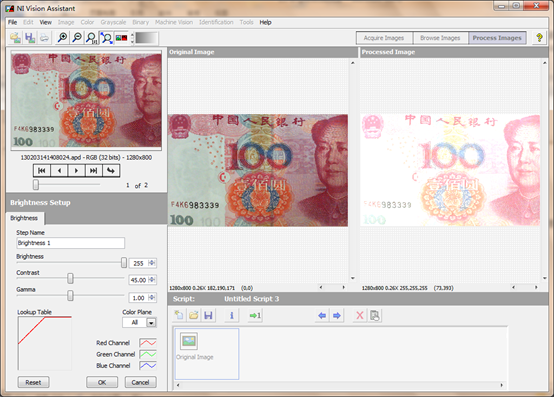

图5 Brightness亮度为255与亮度为128对比

从上面两幅图像中可以看到，当亮度为0时，毛主席的脸变黑了，而当亮度为255时，毛主席的额头发亮。亮度的调整需要把握度，太暗了或太亮了，都会造成图像信息丢失。

Contrast对比度：用于调整图像的对比度。可调范围从0~89，且可以使用一位小数点，默认的值为45，而来看一下将对比度调整为10（没有调整到0，因为调整为0时，整个图像将变成灰度图）和调整为89时与对比度为45时的对比度效果对比：

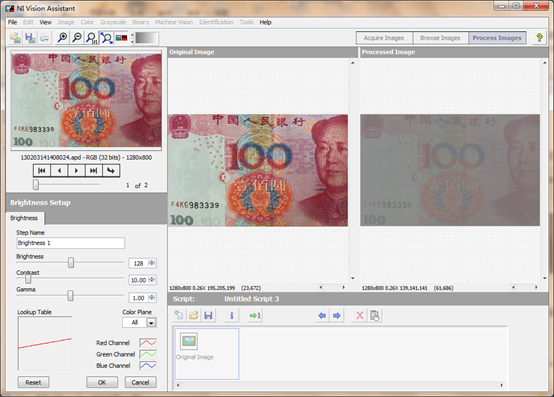

图6 对比度为10时与对比度为45时的图像对比

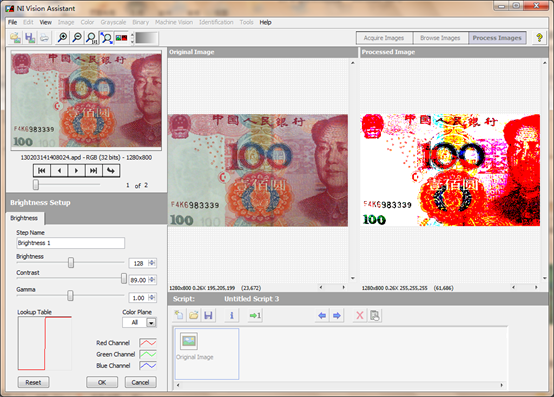

图7对比度为89时与对比度为45时的图像对比

 从图6与图7效果来看，对比度值较小时，就如雾中看花，看不清楚呀。而当对比度很大时，那颜色就非常的鲜艳了，毛主席的的脸都红的滴出血来了。

Gamma伽马：调整图像的伽马值。默认范围为10.0~0.10，默认值为1.0。下面为伽马值调整为最大的10和最小的0.1时的图像效果对比：

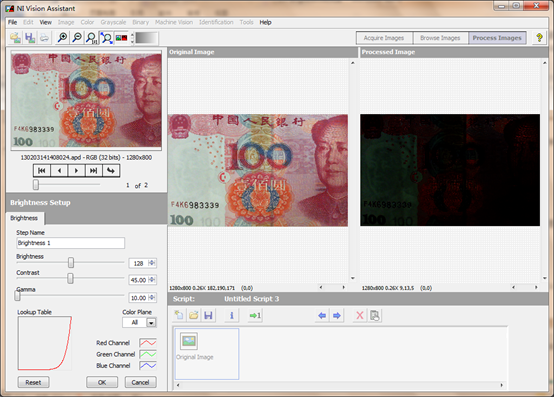

图8 Gamma伽马为10时与伽马为1时的图像效果

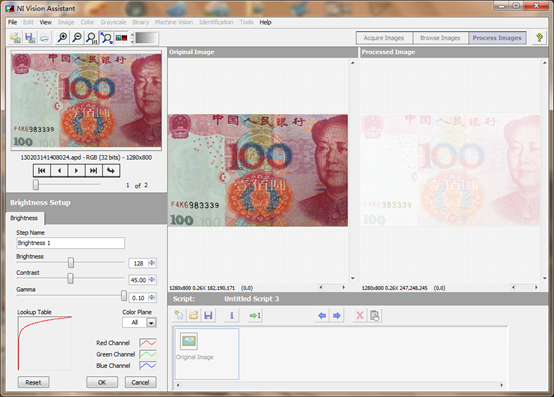

图9 Gamma伽马为0.1时与伽马为1时的图像效果

从上图中看到，当伽马为10时，画面非常黑暗，毛主席就像躲在黑暗角落里的杀手，看不见。而当伽马值为0.1时，图像非常明亮，毛主席就像在仙界的神仙，有一种隐隐约约的感觉。

Lookup Table查找表：用于显示当前参数时查找表曲线。

Color Plane彩色平面：当针对彩色力进行亮度调整时，还可以针对不同的色彩平面进行调整。默认的是所有平面All使用相同的传递函数进行调整；如果使用单独的色彩平面进行调整时，效果也是会不一样的，下面来看一些示例：

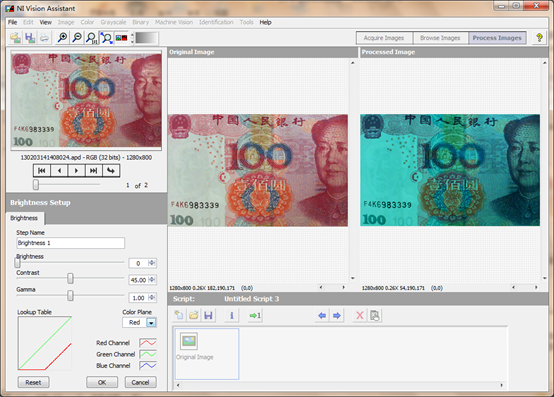

图10 亮度调整-Red红色平面值为0

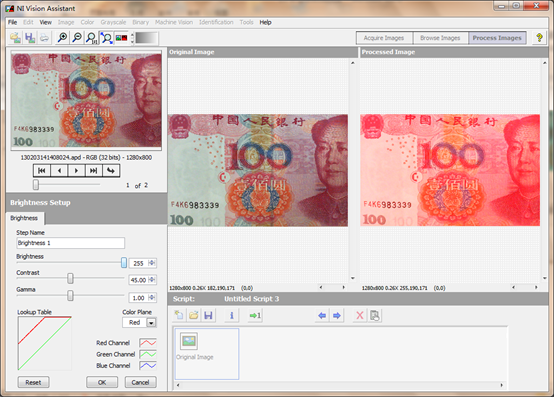

图11 亮度调整-Red红色平面值为255

从上面两图中可以看出，当只调整单一平面时，只针影响单一平面的值，如图9中，当红色平面的亮度为0时，可以看到100的红老毛已经变成了10元的蓝老毛了。而当红色平面为255时，红色的老毛更红了，很有过年的喜庆氛围，不过一看就知道是假币。

调整单一颜色平面时，可以看到查找表中各种颜色的曲线是分享受的。

Red Channel红色频道、Green Channel绿色频道、Blue Channel蓝色频道指示了三种颜色平面的曲线所以使用的颜色。

Reset重置：当要回复原始图像的亮度、对比度、伽马值时，可以点击重置按钮复原图像。

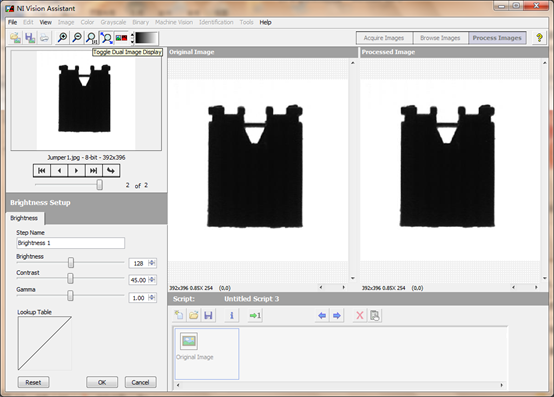

图12 Brightness亮度函数对灰度图像进行处理

从图12中看到，对灰度图像进行处理时，调整参数是一样的，只是少了一个彩色平面选项，其它功能都是一样的。调整好想要的效果后，点击OK确定，完成亮度函数设置。

注意：当浏览器中即有彩色图像，又有灰度图像时，从彩色图像切换到黑白图像时，当前的设置窗口是不能自动变换的。如果要调整，则需要重进进入亮度函数进行配置才可以。

图13 Brightness亮度函数效果（100元红老毛变1元绿老毛了……）
