NI视觉助手Vision Assistant教程

第三章 采集图像

NI Vision Assistant视觉助手采集图像模式如图所示，在前面章节中已经做了详细介绍。这里先看一下采集Acquisition采集面板。

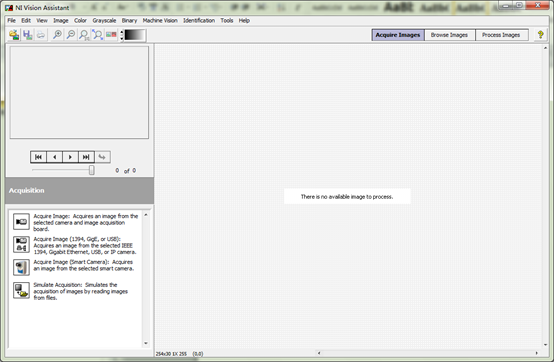

图1 Acquire Images采集图像模式

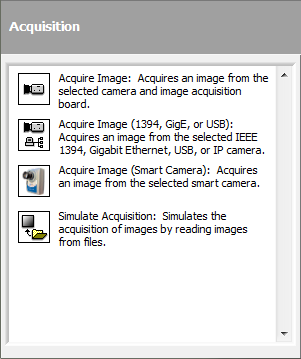

图2 Acquisition采集面板

采集面板中，共有四个函数，分别是Acquire Image采集图像、Acquire Image(1394,GigE,or USB)采集图像（1394、千兆网、USB）、Acquire Image(Smart Camera)采集图像（智能相机）、Simulate Acquisition仿真采集。

其中前三类都是基于实际硬件进行采集的。最后一类，却是仿真类的采集，通过读取文件的方式进行模拟采集。前面三类基于硬件的采集函数，是需要安装NI Acquisition Software软件后，才会使能的。因为这几个函数都是基于NI的IMAQ和IMAQdx进行采集的，因此一定要安装了NI的采集软件后才可以正常使用。而第四类仿真采集，因为没有硬件限制，因此在安装完VDM后就可以进行仿真采集了。

下面来看一下具体的函数。

第一节 Acquire Image采集图像

从函数中的简短说明中可以了解到，这个采集图像函数可以从选择的相机或图像采集卡中采集图像。打开即时帮助，可以看到更详细的帮助：“从本地图像采集设备或实时目标上采集图像。当从一个模拟、并行数字、或Camera Link图像采集设备中采集图像时，可以使用这个步骤。”通俗的讲，就是需要使用NI的硬件，如模拟采集卡、并行数字采集卡、或Camera Link图像采集卡等硬件设备时，才能使用此步骤进行采集图像，这个函数是专门针对NI硬件的。因此即使电脑上有一些其它的设备，点击此步骤时，也是无法找到设备的。如图所示：

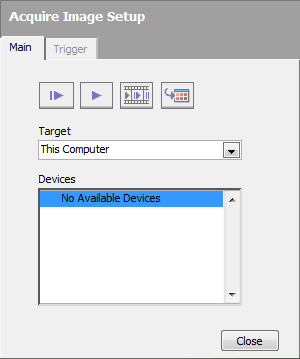

图3 Acquire Image无有效设备

限于手上无NI硬件，因此不具体细说这个函数。如果各位看观有相关的硬件，可以自行研究。与后面的采集函数类似，仅仅只是属性设置不一样。
