NI视觉助手Vision Assistant教程

第二章 菜单 第一节 文件菜单

NI视觉助手的菜单，包含了所有的功能。主要功能有File文件、Edit编辑、View查看、Image图像、Color彩色、Grayscale灰度、Binary二值、Machine Vision机器视觉、Indentification识别、Tools工具、Help帮助等。如图1所示：

图1 NI视觉助手菜单

下面来看一下每个菜单的具体内容。

File文件菜单

图2 NI视觉助手菜单 –文件菜单

视觉助手的文件菜单，与一般的菜单类似。具体解释如下 ：

Open Image：打开图像

即打开图像文件。点击这个的作用与欢迎界面中的Open Image按钮的作用是一样的。

Open AVI File：打开AVI文件

即打开AVI视频文件，提取其中的所有或部分图片用于后面的图像处理。点击此菜单后，弹出如下图所示的对话框：

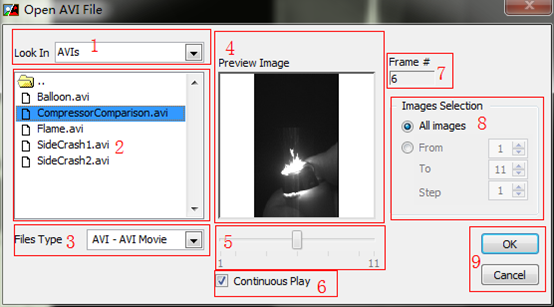

图3 打开AVI文件

其中1为查找AVI文件的路径范围、2为相应路径下的文件夹与文件列表、3为查找的文件类型（有AVI视频文件和所有文件之分）、4为预览图像、5为总图像数量及当前的显示的进度、6为连续播放控制（如果选择的话，则4预览图像中将连续播放）、7为帧号（与5中的进度对应）、8为图像选择控制（分为所有图像和部分图像，部分图像可以控制从哪帧开始到哪帧结束，间隔是多少）、9为确定或取消按钮。

打开一个AVI文件与打开一个文件夹中的多个图像文件效果是类似的。都是处理其中的每一幅图像。

Save Image：保存图像

即将选择的图像保存为图像文件或视频文件。

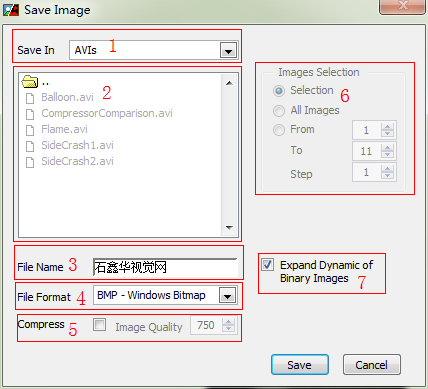

图4 保存图像

在图4所示的保存图像对话框中，1为保存路径、2为保存路径下已有的文件、3为需要保存的文件名、4为文件格式、5为保存文件类型支持的设置（压缩、图像质量等）、6为保存AVI视频文件时选择图像源控制、7为保存二进制图像时扩展二进制图像动态范围，使其能以灰度图像进行浏览。

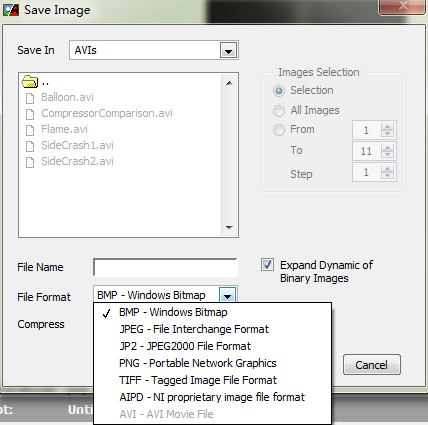

图5 保存图像支持的文件格式

NI视觉助手保存图像支持的文件格式有许多，如BMP、JPEG、JP2、PNG、TIFF、AIPD、AVT等格式。在这其中，还有一些内容是需要注意的。

如果是标定过的图像，这时会在扩展二值图像动态范围上方多出现一个Save Extra Information保存附加信息（即标定信息），如果需要保存附加信息，需要把这个参数使能，这里，在文件格式中，只有PNG格式是有效的，因为只有PNG格式的文件才能保存附加信息。如图6所示：

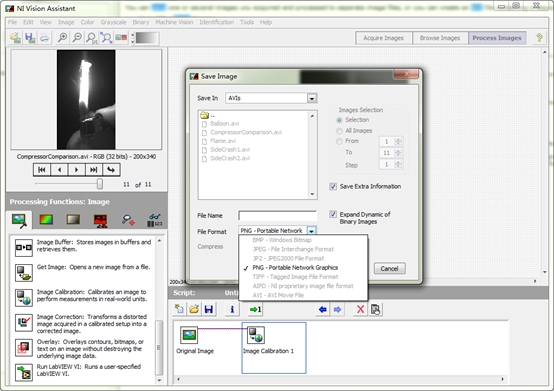

图6 保存标定过有附加信息的图像

默认情况下，保存图像到AVI视频文件是无效的。如果需要保存为AVI文件，需要在浏览图像模式下，选择多个图像时，才会使能保存AVI文件。这时图像选择也会使能可见。如果在浏览图像模式中选择了图像，而Selection选项有效，如果没有选择图像，则只有All Image所有图像和From X to Y Step Z两个参数有效。

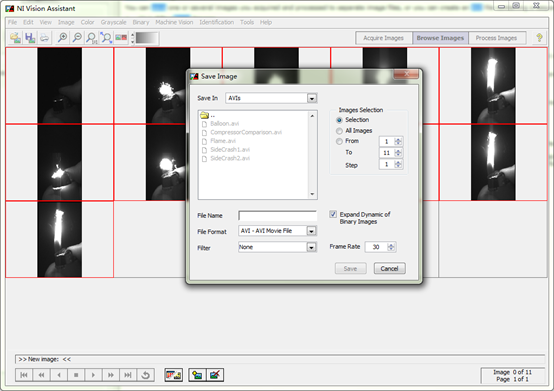

图7 保存图像为AVI视频文件

保存为视频文件时，还有Filter滤波器模式及Frame Rate帧率两个选项，可以根据需要选择相应的值。保存图像具体信息，可以查看NI Vision Assistant Help帮助文档，搜索Save Images查看相应的解释说明。

特别需要注意的一点，NI Vision Assistant视觉助手中有一个Bug，即保存的图像或视频文件名，不能为中文。如果使用中文就会报错（VBAI中不会哟）：

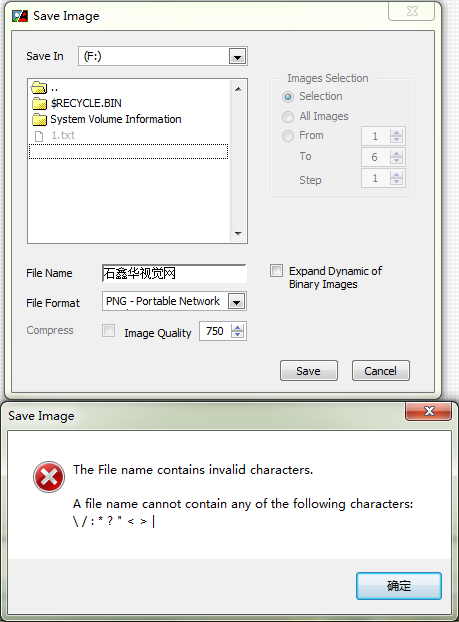

图8 保存文件时文件名不能为中文

New Script：新建脚本

此项菜单及后面的Open Script打开脚本、Save Script保存脚本、Save Script As另外脚本为等几个选项，都需要在处理图像模式下才会有效。

当前如果有正在编辑的脚本，使用新脚本功能时，当前脚本会被替代掉，当然助手是会问你要不要保存的。

如果当前已经是最新的脚本，那么点击新建脚本是没有反应的。

Open Script：打开脚本

打开一个已有的脚本文件。视觉助手的脚本文件后缀为.vascr或.scr。其与其它的打开文件对话框类似，如下图所示：

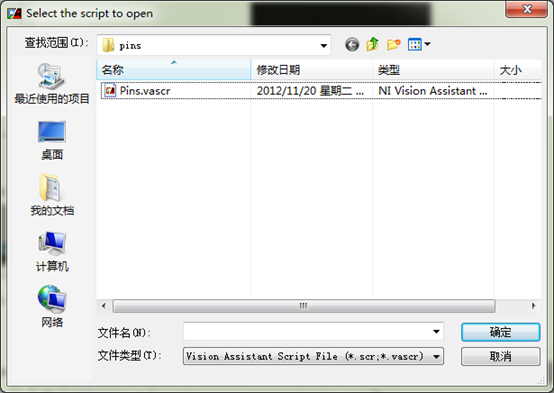

图9 打开脚本

Save Script：保存脚本

保存脚本及另存为脚本，需要在新建脚本中进行了其它的编辑、处理操作步骤后，才会使能有效。即默认的新建脚本是无法保存的，即脚本文件不能保存空白文件，必须有实质的处理内容，哪怕只有一个处理函数。

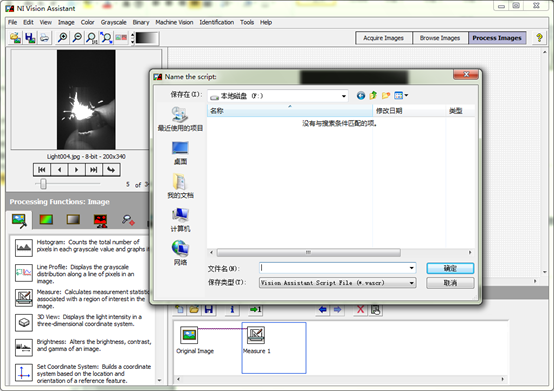

图10 保存脚本

保存脚本与其它的保存文件类似，只是其仅限于保存VASCR文件。从打开文件和保存文件中可以看到，打开文件中还有一个.scr类型，但是保存文件中并没有这个类型。也不知道这种文件类型是从哪里出来的。一直没怎么注意过，也许是早期的版本类型，也许是保存文件时定义为所有文件，然后直接输入.scr吧。

Save Script As：脚本另存为

将当前脚本另存为其它的脚本。当前脚本可以是新建的脚本，也可以是已经存在的脚本。与系统其它软件中的另存为一样。与保存脚本功能也一样，仅仅只是可以在不修改当前脚本时，另外保存一个复本。

Acquire Image：采集图像

菜单中的采集图像，与模式按钮中的Acquire Image功能是一样，即选择此菜单，会进入采集图像模式。

Browse Images：浏览图像

使用此菜单，进入浏览图像模式。

Process Images：处理图像

使用此菜单，进入处理图像模式。

Print Image：打印图像

很简单的一个功能，将当前图像打印出来。

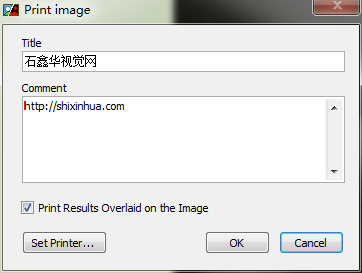

图11 打印图像

在打印对话框中，首先设置Title标题，再设置Comment注释。Print Results Overlaid on the Image在图像上打印结果覆盖，如果使用，会将当前处理的Overlay覆盖也打印出来。Set Printer设置打印机，可以设置相应的打印机。这里我们打印一张图像为PDF文档，样式如下 ：

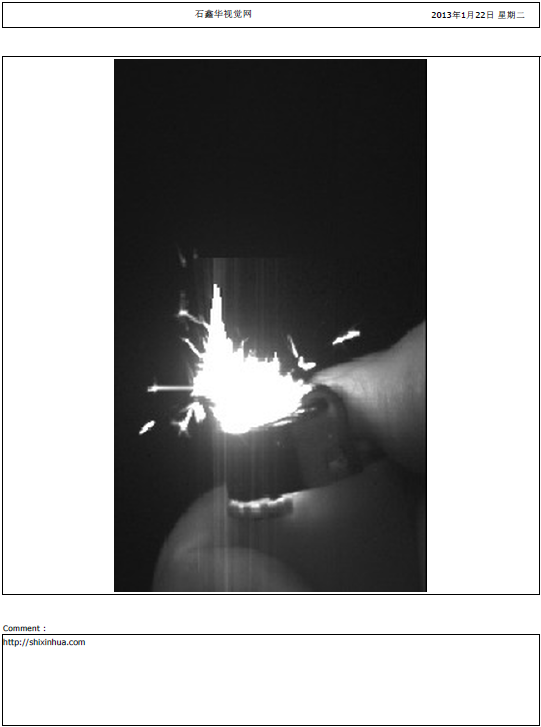

图12 视觉助手打印图像样式

在图12所示的打印文档样式中，可以看到最上面是标题以及打印的年月日星期，中间是图像，最下面是注释。

Preferences：优先参数选择

通过此菜单，可以弹出优先参数选择对话框，可以在其中设置一些参数，如下图：

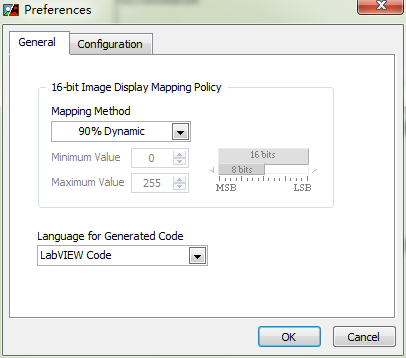

图13 优先参数选择-一般

在一般选项卡中，可以配置两个参数，一个为16-bit Image Display Mapping Policy 16位图像显示映射策略，可以在Mapping Method映射方法中选择相应的映射方法。另一个为Language for Generated Code生成代码语言，即优先先生什么语言的代码，这个与欢迎界面中的生成代码语言选项是一样的。

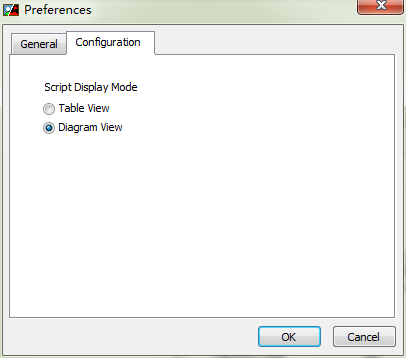

图14优先参数选择-配置

配置选项卡中，只有一个参数Script Display Mode脚本显示模式，有Table View表格视图、Diagram View图标视图两个选项。默认为常见的图标视图。如果选择使用表格视图，如下图所示：

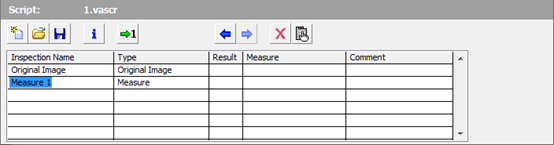

图15 表格视图

Exit：退出

点击此菜单，退出视觉助手，功能同右上角的X按钮，你应该懂的。
