NI Vision Builder for Automated Inspection 2020&2023入门教程

第一章 NI Vision Builder for AutomatedInspection概述

1.4 VBAI正版许可证

VBAI安装完成后，默认是包含一个评估版许可证的。现在NI的评估版许可证一般默认是7天试用期。好像可以申请一个月延期评估。当VBAI处于评估试用版模式时，除了将检测迁移到LabVIEW VI功能外（Migrate Inspection to LabVIEW），其他功能都是可用的。

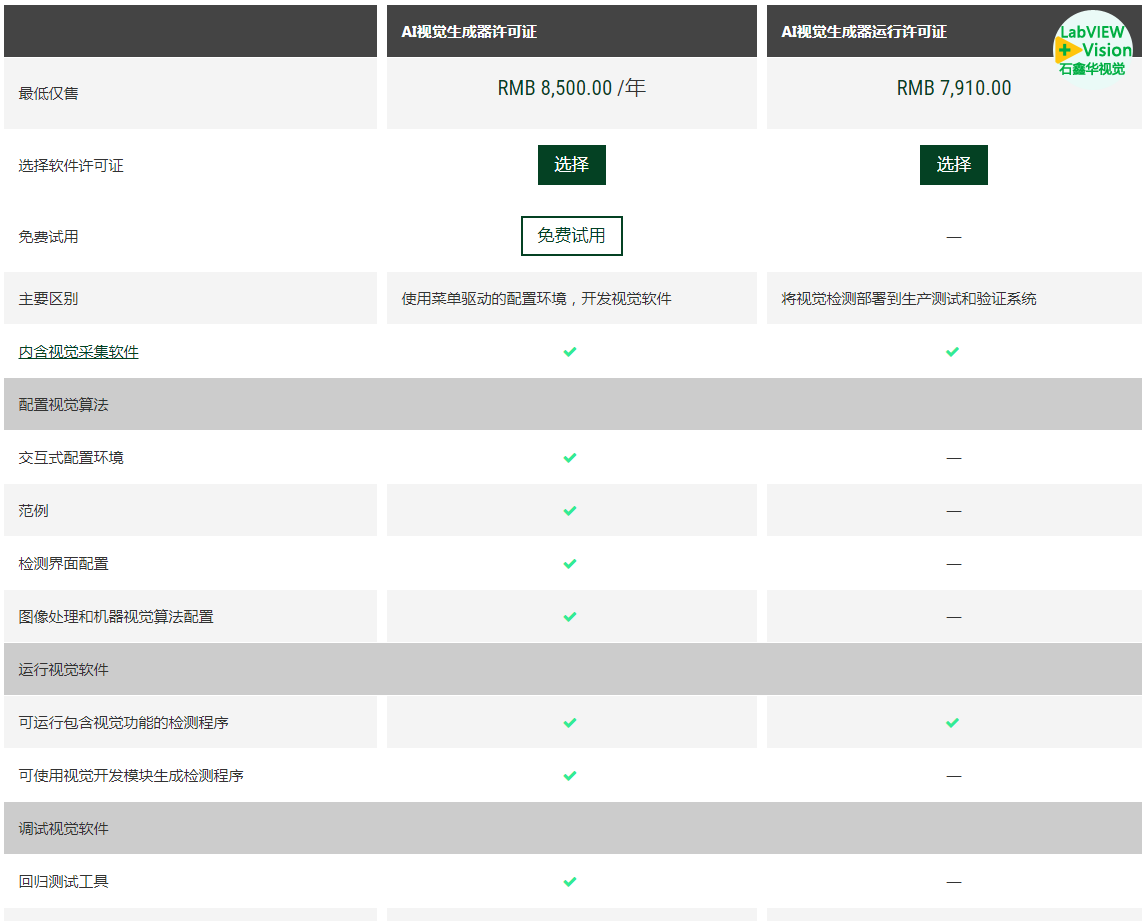

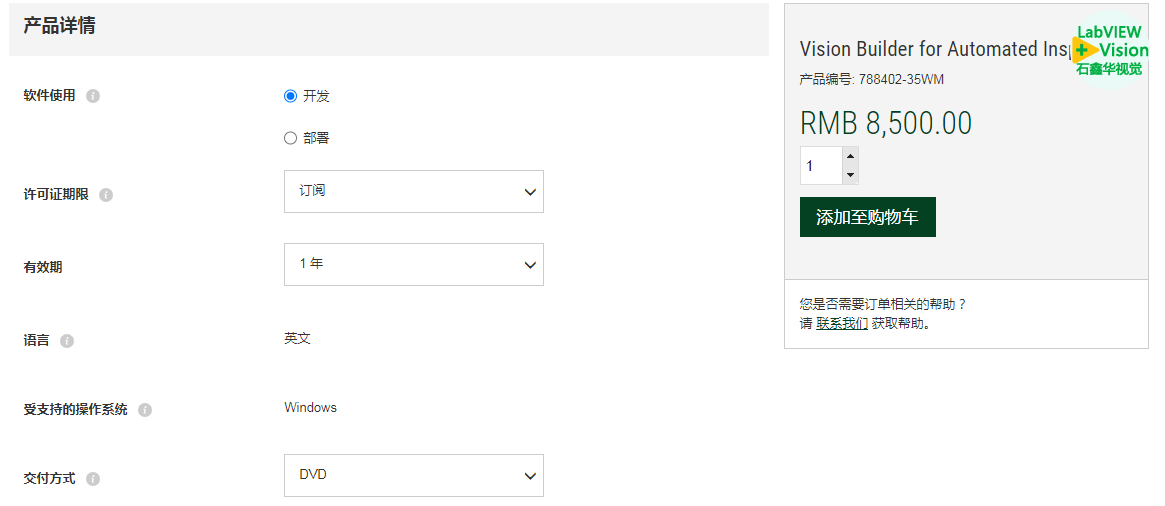

VBAI的正版软件许可，ni.com官网可订购的有两种方式，一种是购买开发版许可证序列号，现在是按年订阅的：

按年订阅的开发许可证

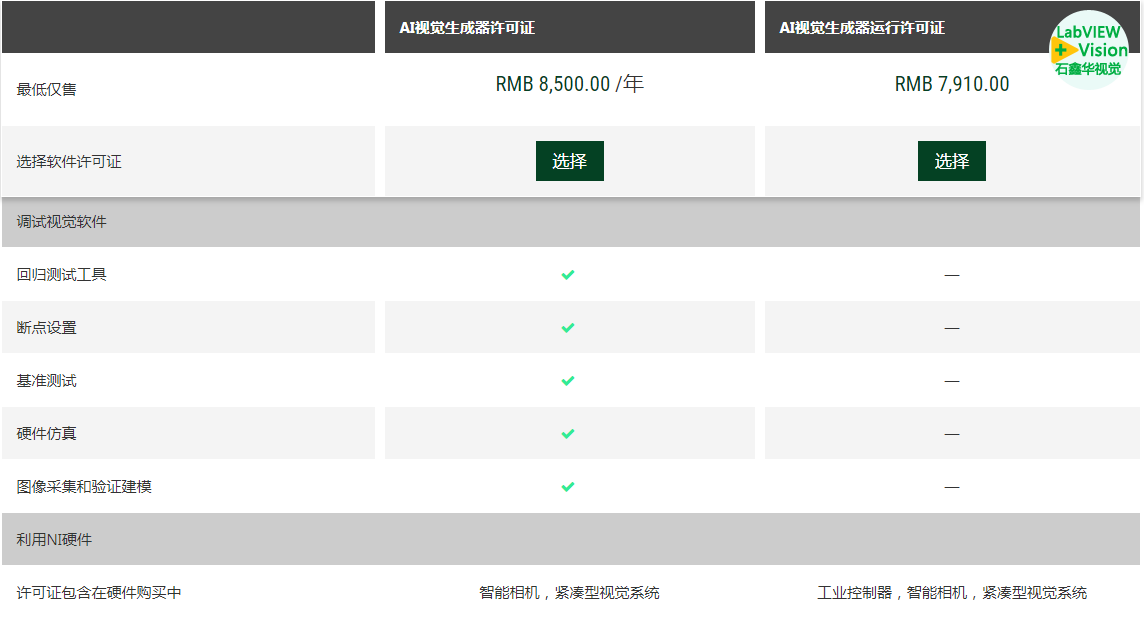

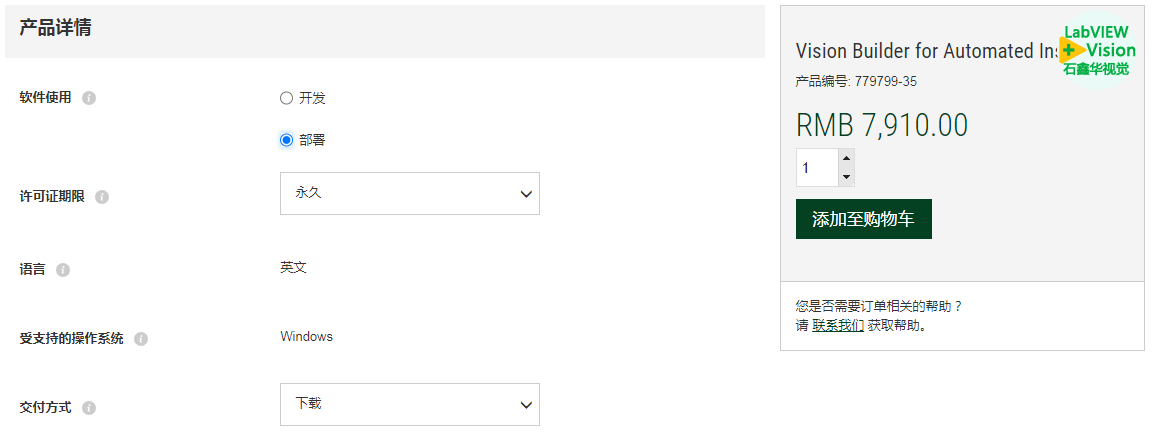

另一种则是永久的部署版许可证序列号：

永久的部署许可证

开发版也就是VBAI整个程序的开发环境可使用的许可证，可以认为是全功能的。而部署版，则通常就是Runtime运行时版本，仅可用于运行编辑现有VBAI脚本。

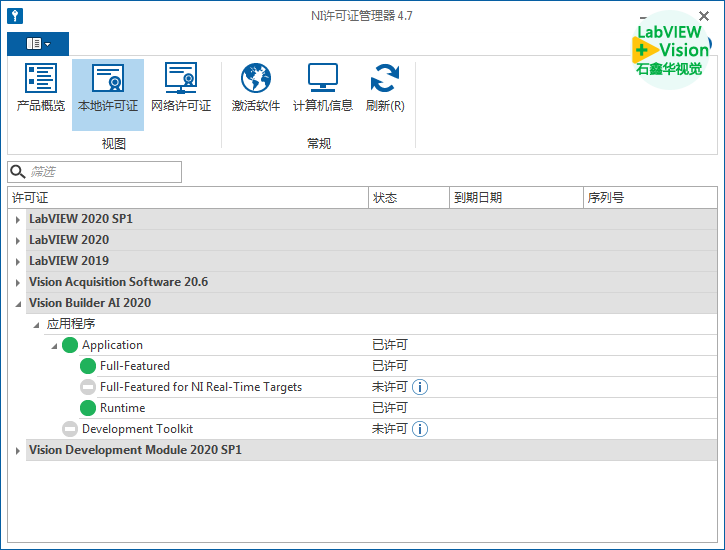

从许可证管理器来看，VBAI2020共有4个许可证：

VBAI2020的许可证

Application应用许可证：就是VBAI程序本身包含的许可证，共有三个：

Full-Featured全功能许可证：包含了VBAI软件的所有功能。激活后，就可以使用NI的所有功能，但是不包含VBAI的开发工具包。

Full-Featured for NI Real-Time Targets针对NI实时目标全功能许可证：将VBAI应用于实时目标时的全功能许可证，一般来说可能用不到NI的实时目标，这个也就无所谓。许可证范围作用同Full-Featured全功能许可证类似。

Runtime运行时：仅包含运行VBAI脚本的基本功能。可以在开发者开发好检测脚本后，部署到客户现场激活该许可证。运行版许可证可修改检测步骤的设置修士，但是不允许向检测脚本添加或删除检测步骤。

Development Toolkit开发工具包：VBAI安装时，如果选择安装VBAI开发工具包，则会有该工具包的授权许可。这个工具包的作用，即不是在LabVIEW中生成的VBAI API函数接口，也不是VBAI中运行LabVIEW VI函数。而是在LabVIEW中，可以通过菜单工具>Vision Builder AI xxxx下的多个选项，完成导入VBAI步骤、创建自定义步骤、在VBAI中测试自定义步骤、保存自定义步骤以供分发等功能：

Development Toolkit开发工具包的作用范围

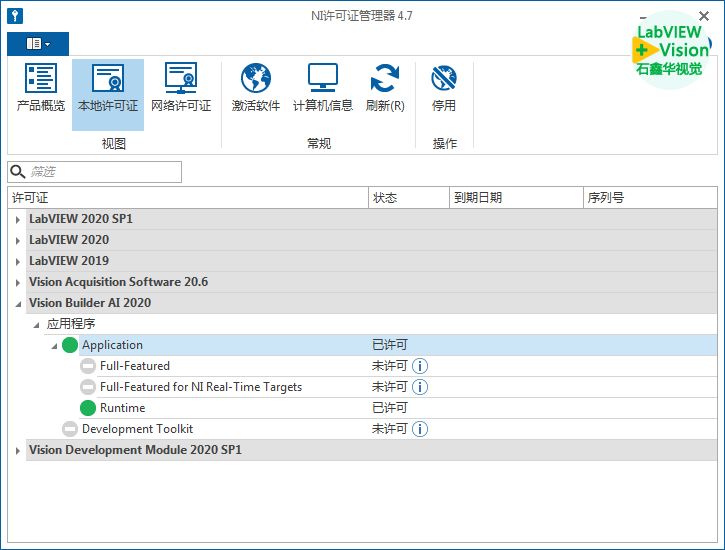

       上面的许可证管理器中是仅激活了运动时许可证的，下面来看一下VBAI2020的配置界面：

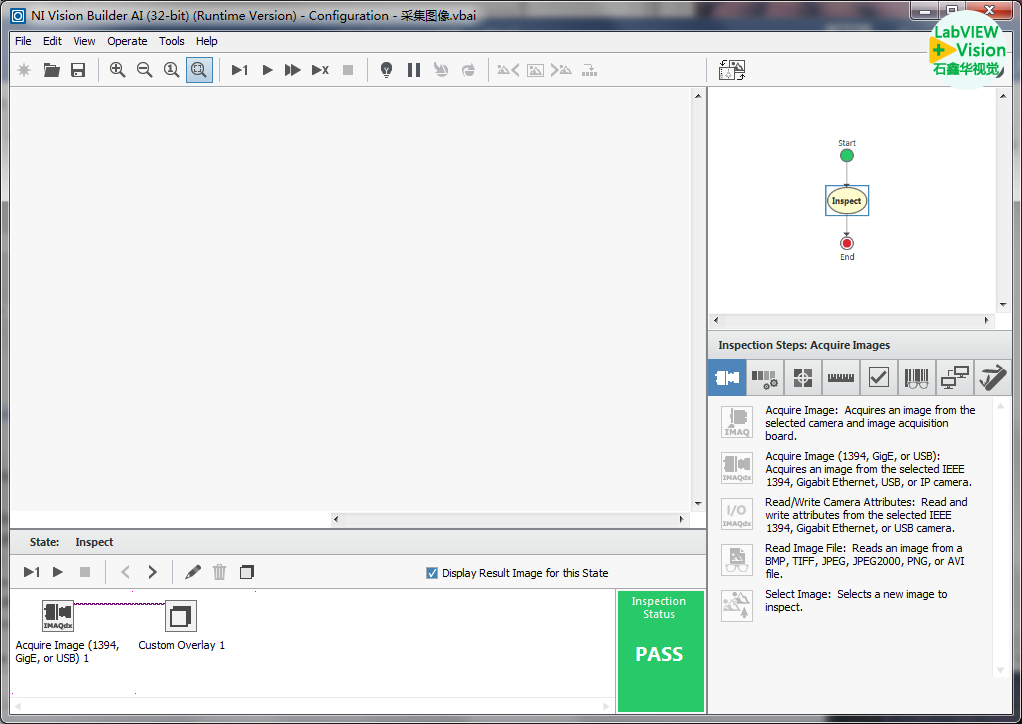

仅Runtime许可证激活的VBAI配置界面

仅激活Runtime运行时许可证时，功能函数都是禁用的，这时就不能对脚本进行增减步骤等功能，也不能新建脚本，但是对现有脚本，可以修改编辑修改参数：

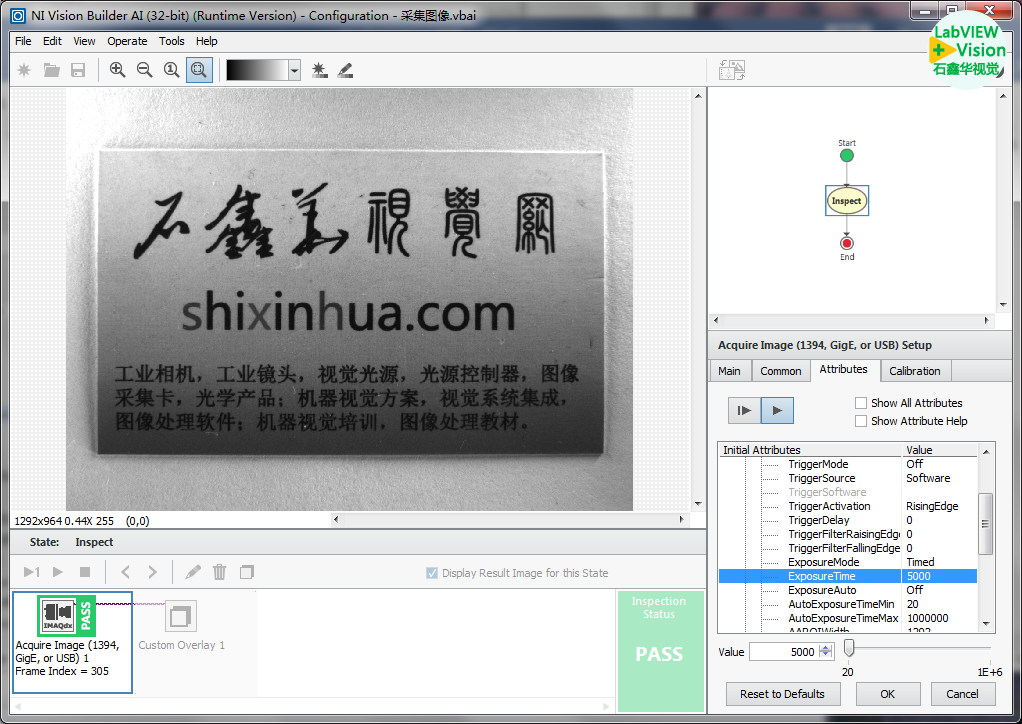

编辑现有采集图像步骤

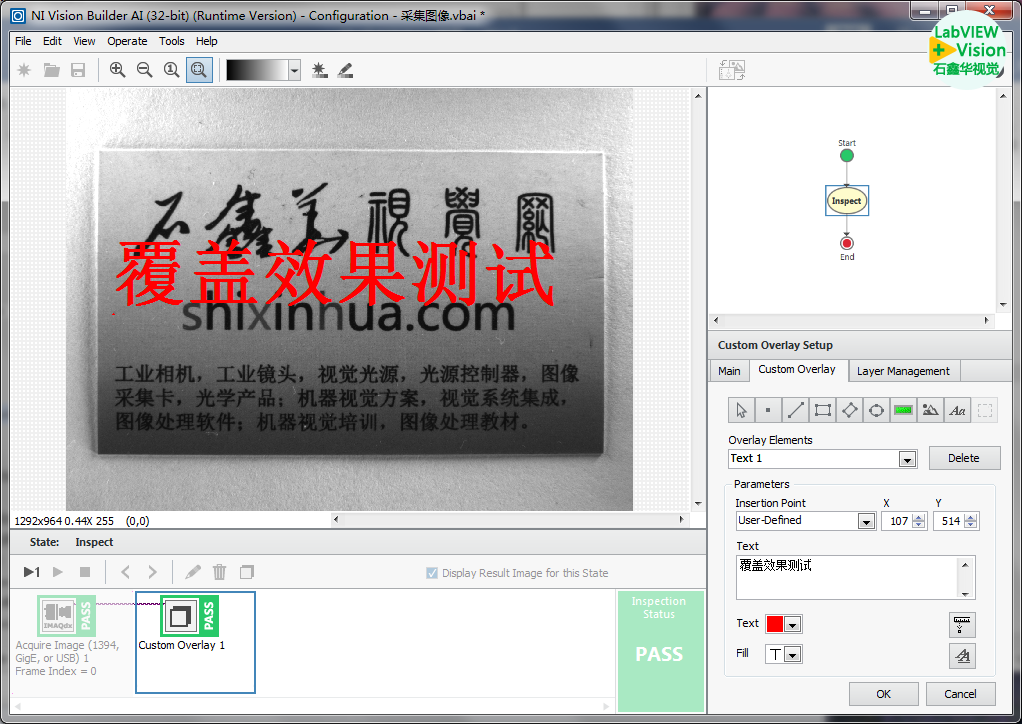

编辑现有步骤

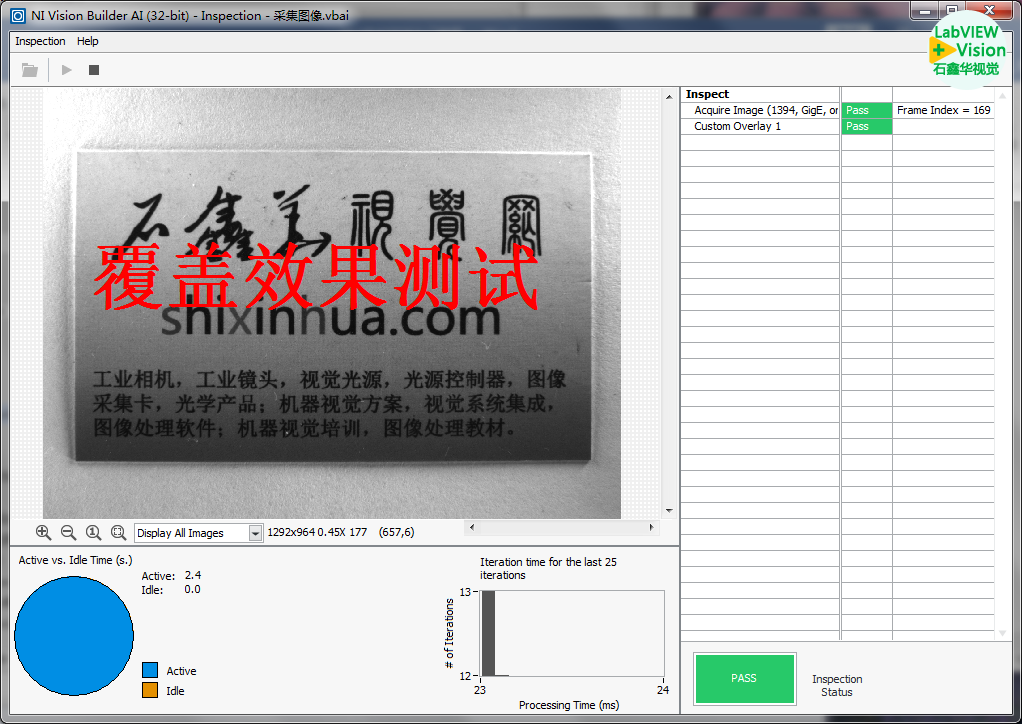

可运行VBAI脚本

       按照NI视觉的许可证要求，采集图像功能是归属于NI Acquisition Software（VAS）的，其中的IMAQdx驱动也是一个授权许可证的。如果单独安装VAS，则也需要激活该许可证才可以从常规的千兆网相机、USB3相机中采集图像。而如果安装VDM、VBAI等视觉模块、软件，则这些模块、软件的许可证，同时包含了激活VAS的IMAQdx的许可证的功能，这时也就不需要再另外购买IMAQdx的许可证。

VBAI许可证包含了VAS的IMAQdx许可证

VBAI开发许可证和运行许可证的区别

激活Full-Featured全功能许可证

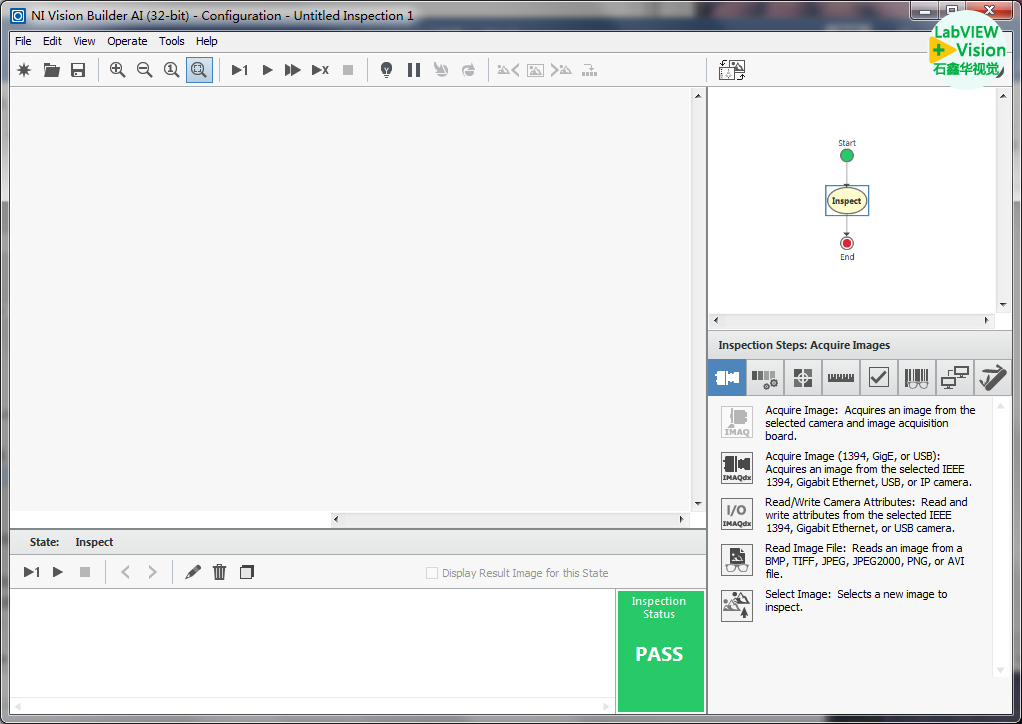

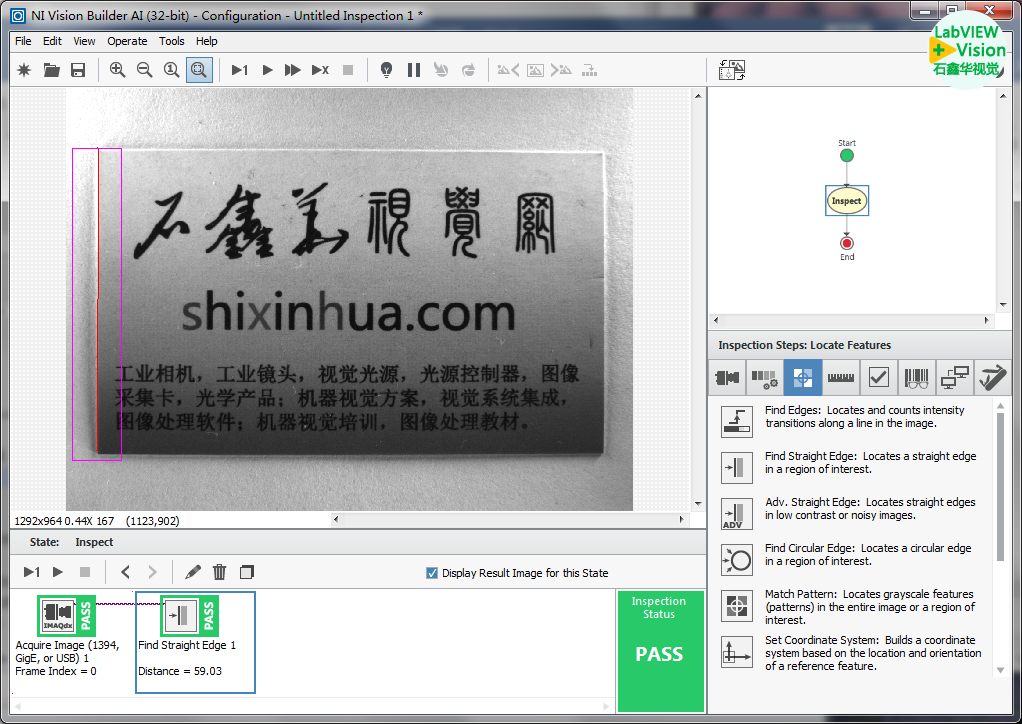

激活Full-Featured全功能许可证后VBAI配置界面功能函数可用

       激活了全功能许可证后，VBAI配置界面的函数将变成可用状态。这样就可以自行开发VBAI检测脚本了。

开发VBAI检测脚本

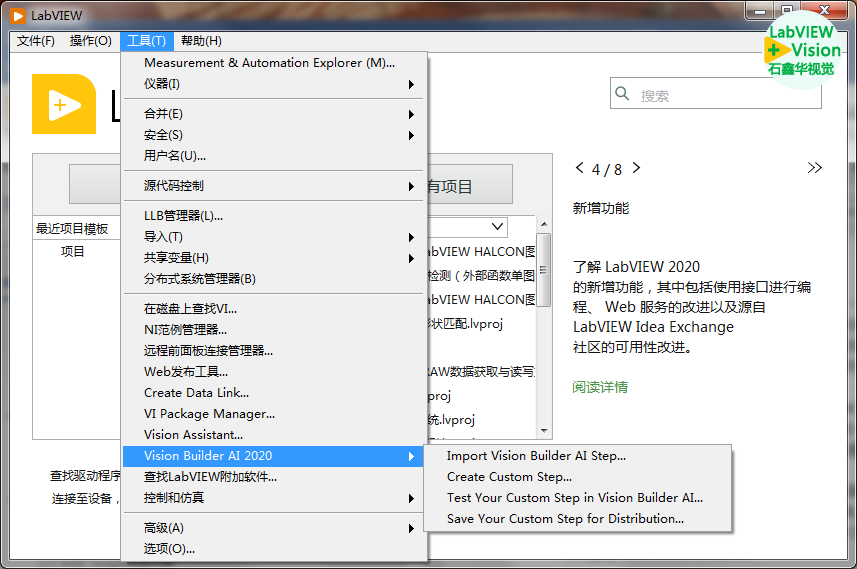

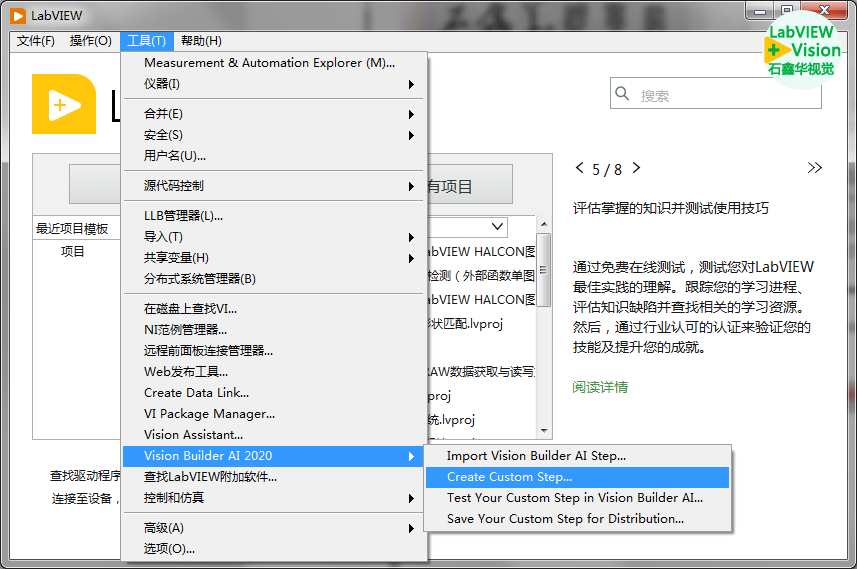

       这时VBAI的Development Toolkit开发工具包还是未激活状态，如果打开LabVIEW 2020，然后导航到菜单>工具>Vision Builder AI 2020>Create Custom Step（四个功能选项都需要开发工具包）：

创建VBAI自定义步骤

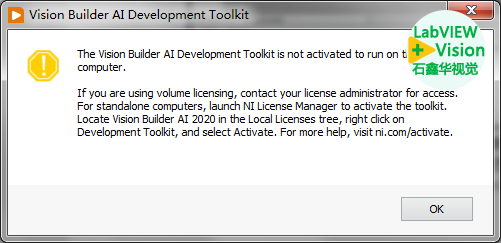

Vision Builder AI Developmet Toolkit报错

       这时因为开发工具包未激活而报错，大概的意思就是当前计算机的VBAI开发工具包没有激活。如果你使用的是批量许可证，则联系你的许可证管理员激活。对于独立的计算机，运行NI许可证管理器来激活这个工具包。在本地许可证树中定位到VBAI 2020，右键选择Development Toolkit，选择激活。

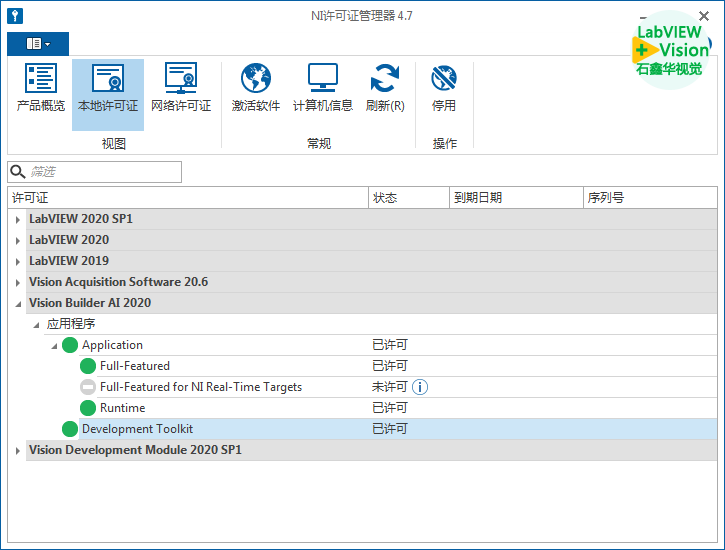

激活开发工具包许可证

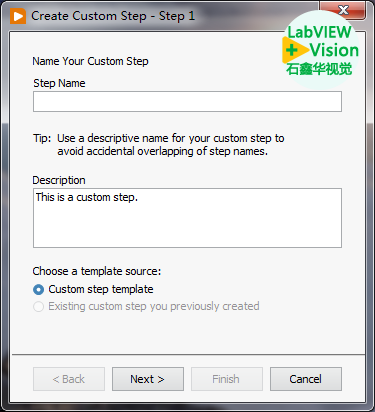

Create Custom Step创建自定义步骤向导

       如果激活了开发工具包，那就可以给VBAI创建自定义步骤。创建的自定义步骤将放置到VBAI的用户插件目录<National Instruments>Vision Builder AI xxxxUserPlugins下。如果自定义步骤成功集成到VBAI中，那么默认在Use Additional Tools选项卡中将出现自定义步骤。关于这个内容的解释可参考：Vision Builder自定义步骤在VBAI 3.6中不显示

https://digital.ni.com/public.nsf/allkb/4E2D1A39309AD010862575A70005DD01

从上面的许可证来看，如果购买的正版序列号仅是部署版，那么只可激活Runtime许可证。而如果购买的序列号是开发版，则可激活所有的四个许可证。
