VEN-1220-32U3M/C-FPC
金星系列一体式单目FPC接口板级相机
VEN-1220-32U3M/C-FPC是大恒图像自主研发的金星系列（VEN-U3）一体式工业数字相机， 结构紧凑坚固， 采用全局曝光的Sony IMX226 CMOS 感光芯片， 通过USB3.0（水平FPC）进行数据的传输，具有性能出色、安装及使用方便等特点， 是高可靠性、高性价比的工业数字相机产品。
规格参数
型号 | VEN-1220-32U3M-FPC | VEN-1220-32U3C-FPC |
分辨率 | 4024×3036 | |
帧率（fps） | 32.3 | |
传感器厂家 | SONY | |
传感器 | 1/1.7" IMX226 Rolling shutter CMOS | |
像素尺寸 | 1.85μm×1.85μm | |
像素深度 | 8bit，10bit | |
数据接口 | USB3.0（水平FPC） | |
镜头接口 | C，S | |
光谱 | 黑白 | 彩色 |
图像数据格式 | Mono8/Mono12 | Bayer RG8/Bayer RG12 |
信噪比 | 40.77dB | |
曝光时间 | 标准：10μs ~ 1s | |
增益 | 0dB ~ 24dB | |
Binning | 1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4 | |
像素抽样 | FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4 | |
镜像翻转 | 水平镜像，垂直镜像 | |
I/O接口 | 1路双向GPIO | |
供电需求 | USB3.0总线供电 | |
功耗 | 1.79W@5VDC | |
工作温度 | 0° C ~ +45° C | |
存储温度 | -20° C ~ +70° C | |
工作湿度 | 10% ~ 80% | |
机械尺寸（W×H ×L） | 29 mm × 29 mm × 25.1±1 mm（不含镜头接口长度） | |
重量 | 36 g（C口）；38 g（S口） | |
认证及标准 | CE，RoHS， USB3 Vision，GenICam | |
性能特点
FPC 软排线可选：10cm / 20cm / 50cm
支持Gamma、Binning、像素抽样、黑电平、数字移位功能
支持锐化和降噪功能
序列控制功能支持多组功能参数配置
查找表、参数组、计数器和定时器功能
支持全局复位释放（GRR）曝光模式 , 可有效避免拖影
取消参数范围限制，可扩大曝光、增益等参数的范围值
提供16KB 用户数据区，保存算法系数、参数配置等

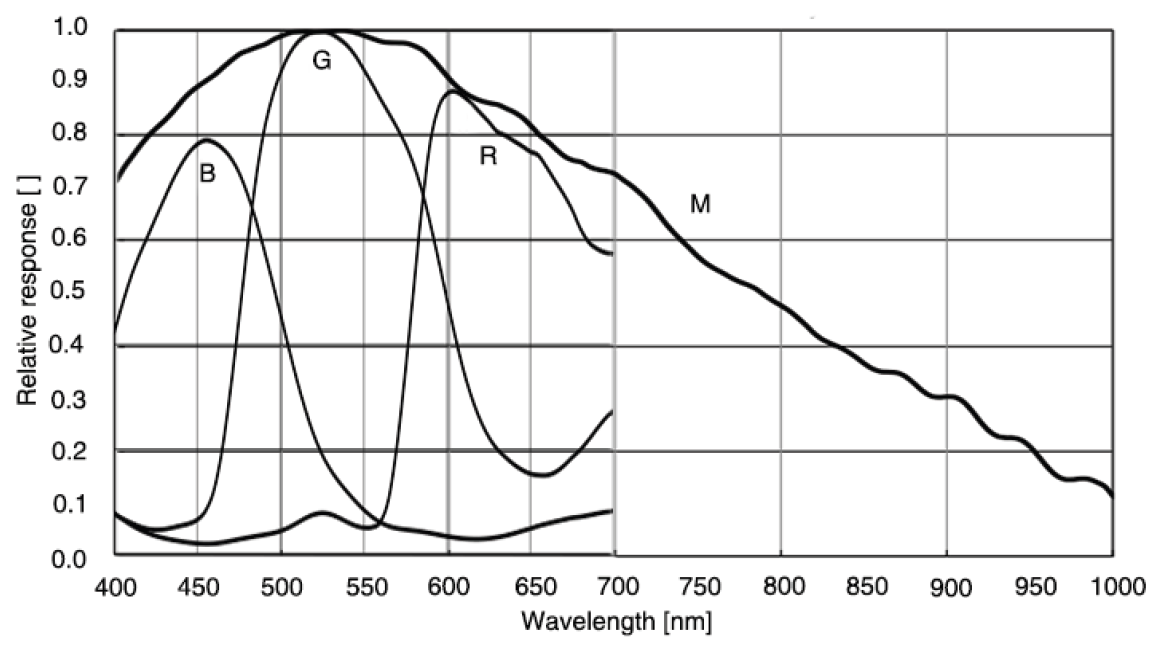

光谱曲线
VEN-1220-32U3M/C-FPC
IO接口

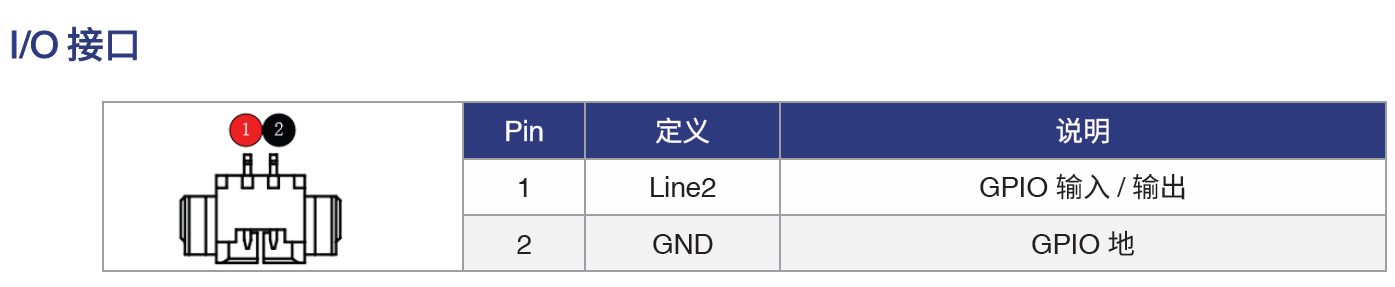

大恒图像VEN-1220-32U3M/C-FPC IO接口

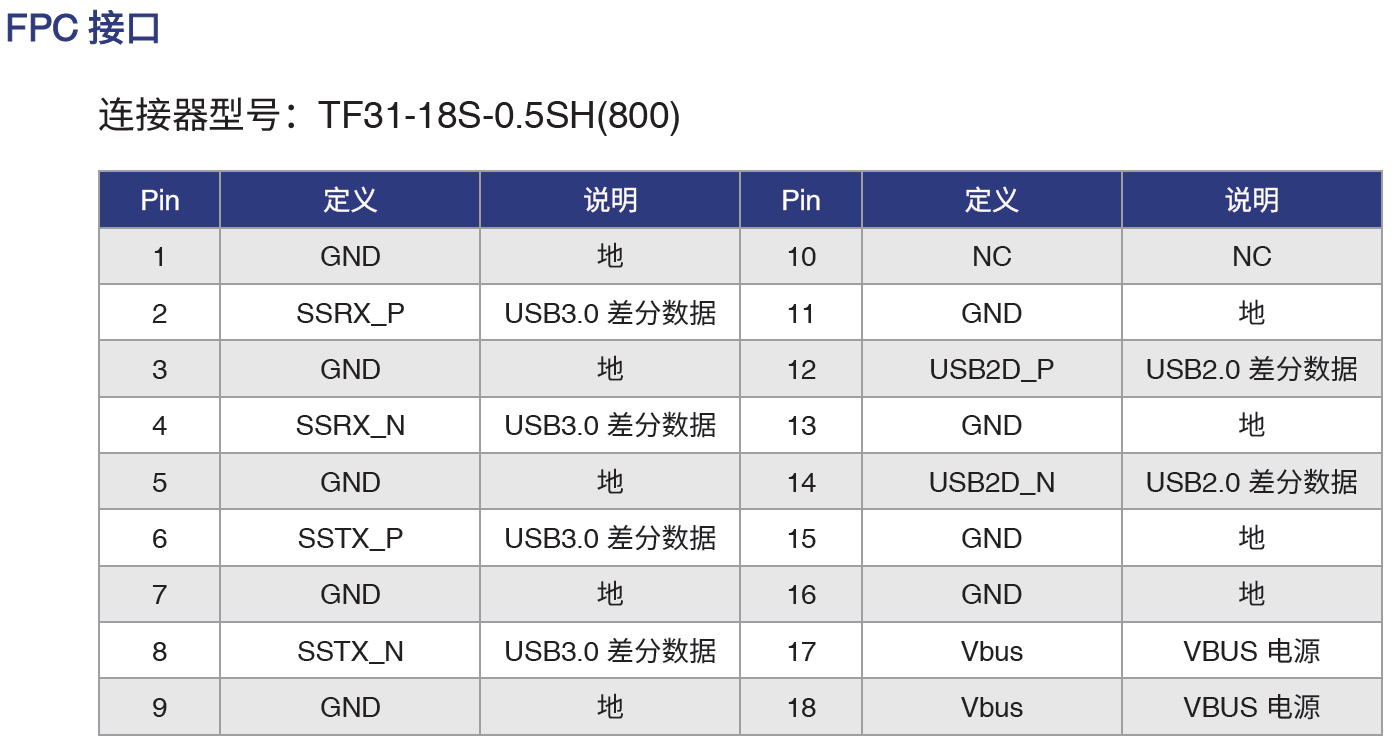

大恒图像VEN-1220-32U3M/C-FPC FPC接口
机械尺寸

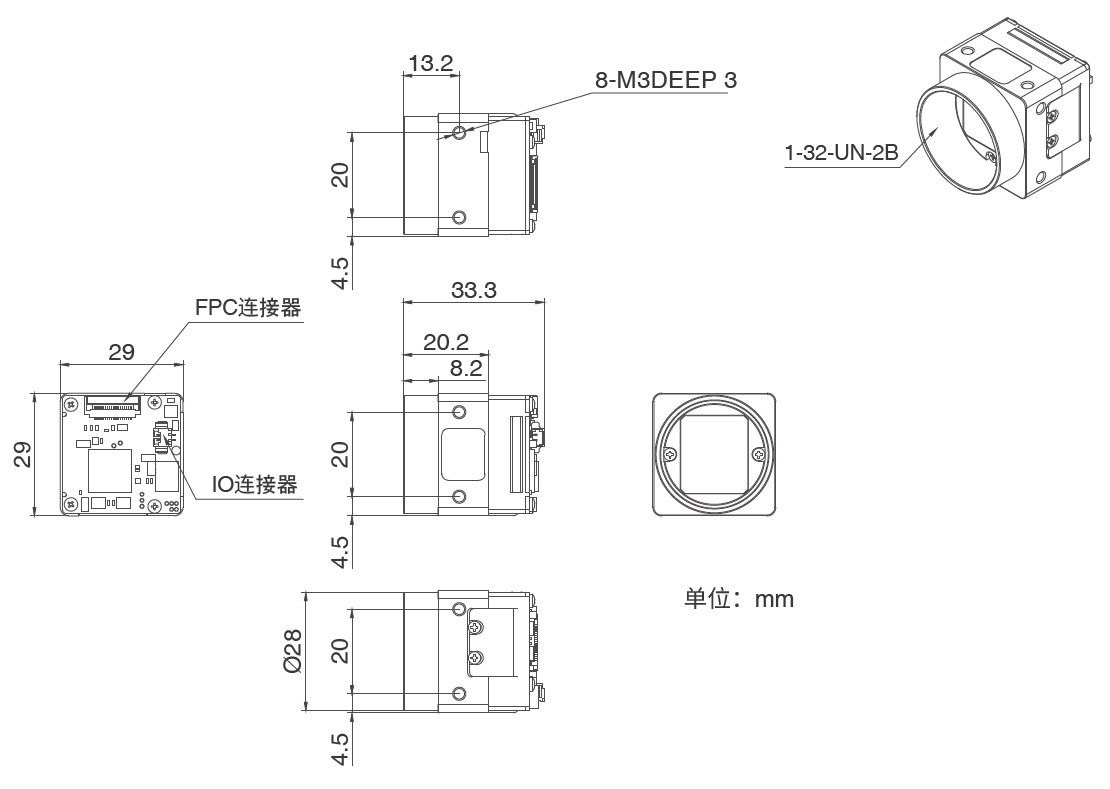

VEN-1220-32U3M/C-FPCC口

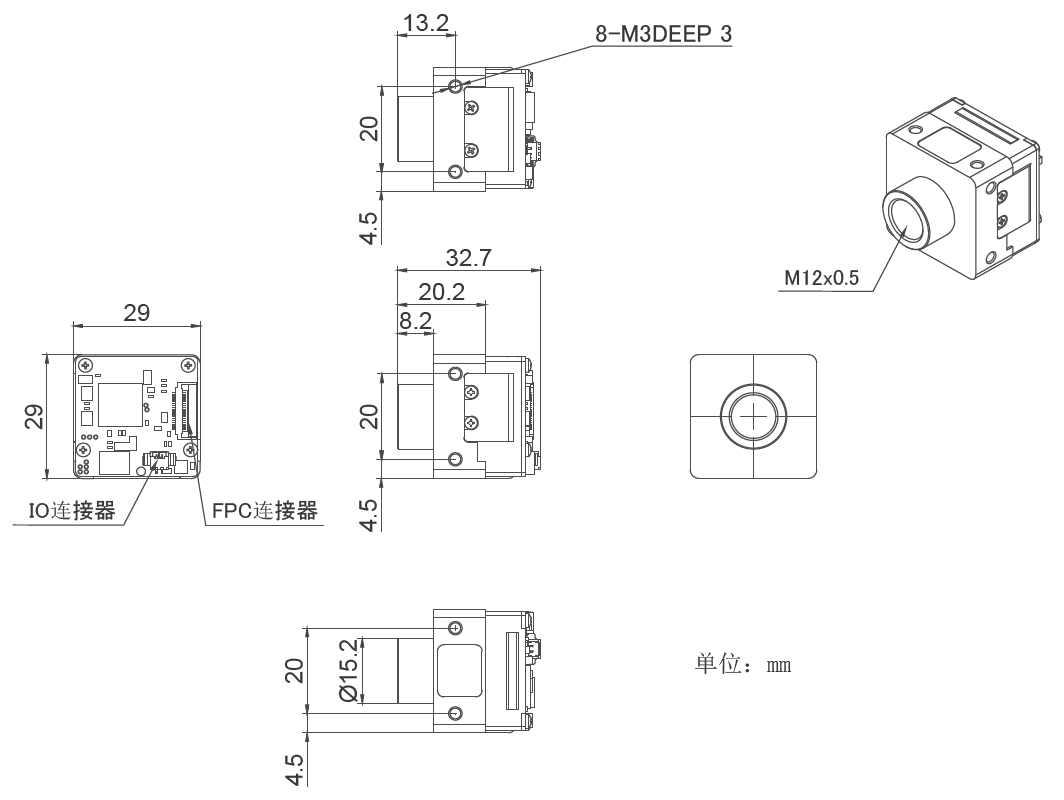

VEN-1220-32U3M/C-FPCS口
