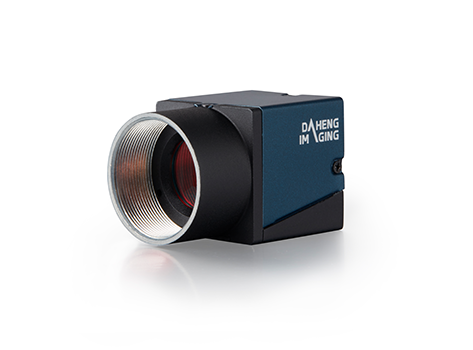

大恒图像水星一代MER-G系列工业相机
水星一代——芯片丰富、产品线成熟、涵盖多种分辨率&帧率。
水星（MERCURY）家族的MER-G系列数字相机是由大恒图像自主研发的成熟的产品，性能出色、设计小巧、价格实惠、安装、使用方便。该系列相机提供多种分辨率、帧率的相机型号，通过GigE数据接口进行图像数据的传输，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。适用于工业检测、医疗、科研以及教育等领域。
注：该系列产品为早期产品，部分型号已经停产。
|
|
✔ 轻巧牢固
29mm超小尺寸，带螺纹锁紧的金属外壳
|
|
|
✔ GigE接口
高带宽、长距离数据传输
|
|
|
✔ 全局曝光 / 卷帘曝光
满足对高速拍摄或出色画质的偏爱
|
|
|
✔ 分辨率&帧率齐全
30~2000万分辨率，5~300fps 帧率
|
|
|
✔ C / CS镜头接口
兼容市场上大部分镜头
|
产品列表
|
型号
|
分辨率
|
帧率
|
图像传感器
|
像元尺寸
|
数据接口
|
颜色
|
|
MER-031-300GM
|
640×480
|
300
|
1/4" PYTHON300 Global shutter CMOS
|
4.8μm
|
GigE
|
黑白
|
|
MER-132-43GM
|
1292×964
|
43
|
1/3" RJ33J Global shutter CCD
|
3.75μm
|
GigE
|
黑白
|
|
MER-133-54GM
|
1280×960
|
54
|
1/3" AR0135 Global shutter CMOS
|
3.75μm
|
GigE
|
黑白
|
|
MER-201-25GC
|
1628×1236
|
25.08
|
1/1.8" RJ31N Global shutter CCD
|
4.4μm
|
GigE
|
彩色
|
|
（停产）MER-031-300GC
|
640×480
|
300
|
1/4" PYTHON300 Global shutter CMOS
|
4.8μm
|
GigE
|
彩色
|
|
（停产）MER-041-302GC
|
720×540
|
302
|
1/2.9" IMX287 Global shutter CMOS
|
6.9μm
|
GigE
|
彩色
|
|
（停产）MER-041-302GM
|
720×540
|
302
|
1/2.9" IMX287 Global shutter CMOS
|
6.9μm
|
GigE
|
黑白
|
|
（停产）MER-050-200GC
|
800×600
|
200
|
1/3.6" PYTHON500 Global shutter CMOS
|
4.8μm
|
GigE
|
彩色
|
|
（停产）MER-051-120GC
|
808×608
|
120
|
1/3.6" PYTHON480 Global shutter CMOS
|
4.8μm
|
GigE
|
彩色
|
|
（停产）MER-051-120GM
|
808×608
|
120
|
1/3.6" PYTHON480 Global shutter CMOS
|
4.8μm
|
GigE
|
黑白
|
|
（停产）MER-125-30GC
|
1292×964
|
30
|
1/3" ICX445 Global shutter CCD
|
3.75μm
|
GigE
|
彩色
|
|
（停产）MER-131-75GC
|
1280×1024
|
75
|
1/2" PYTHON1300 Global shutter CMOS
|
4.8μm
|
GigE
|
彩色
|
|
（停产）MER-131-75GM
|
1280×1024
|
75
|
1/2" PYTHON1300 Global shutter CMOS
|
4.8μm
|
GigE
|
黑白
|
|
（停产）MER-132-43GC
|
1292×964
|
43
|
1/3" RJ33J Global shutter CCD
|
3.75μm
|
GigE
|
彩色
|
|
（停产）MER-133-54GC
|
1280×960
|
54
|
1/3" AR0135 Global shutter CMOS
|
3.75μm
|
GigE
|
彩色
|
|
（停产）MER-231-41GC
|
1920×1200
|
41
|
1/1.2" IMX249 Global shutter CMOS
|
5.86μm
|
GigE
|
彩色
|
|
（停产）MER-231-41GM
|
1920×1200
|
41
|
1/1.2" IMX249 Global shutter CMOS
|
5.86μm
|
GigE
|
黑白
|
|
（停产）MER-500-14GC
|
2592×1944
|
14
|
1/2.5" MT9P006 electronic Rolling shutter CMOS
|
2.2μm
|
GigE
|
彩色
|
|
（停产）MER-503-20GC
|
2448×2048
|
20
|
2/3" Global shutter CMOS
|
3.45μm
|
GigE
|
彩色
|
|
（停产）MER-630-16GC
|
3088×2064
|
16.8
|
1/1.8" IMX178 Rolling shutter CMOS
|
2.4μm
|
GigE
|
彩色
|
|
（停产）MER-503-20GM
|
2448×2048
|
20
|
2/3" Global shutter CMOS
|
3.45μm
|
GigE
|
黑白
|
|
（停产）MER-630-16GM
|
3088×2064
|
16.8
|
1/1.8" IMX178 Rolling shutter CMOS
|
2.4μm
|
GigE
|
黑白
|
|
（停产）MER-1070-10GC
|
3840×2748
|
10
|
1/2.3" MT9J003 electronic Rolling shutter CMOS
|
1.67μm
|
GigE
|
彩色
|
|
（停产）MER-1220-9GC
|
4024×3036
|
9
|
1/1.7" IMX226 Rolling shutter CMOS
|
1.85μm
|
GigE
|
彩色
|
|
（停产）MER-1220-9GM
|
4024×3036
|
9
|
1/1.7" IMX226 Rolling shutter CMOS
|
1.85μm
|
GigE
|
黑白
|
|
（停产）MER-1520-7GC
|
4608×3288
|
7
|
1/2.3" MT9F002 electronic Rolling shutter CMOS
|
1.4μm
|
GigE
|
彩色
|
|
（停产）MER-2000-5GC
|
5496×3672
|
5
|
1" IMX183 Rolling shutter CMOS
|
2.4μm
|
GigE
|
彩色
|
|
（停产）MER-2000-5GM
|
5496×3672
|
5
|
1" IMX183 Rolling shutter CMOS
|
2.4μm
|
GigE
|
黑白
|
MER-031-300GM
水星一代30万像素GigE接口黑白工业相机
水星(MER-G) 系列数字相机是大恒图像自主研发的成熟的面阵工业数字相机，外形尺寸仅为29mm×29mm×29mm， 对于相机尺寸要求苛刻的用户将会是一个不错的选择。MER-031-300GM 采用全局曝光的Onsemi PYTHON 300 CMOS 感光芯片，通过GigE 数据接口进行图像数据的传输， 并集成I/O (GPIO) 接口，提供线缆锁紧装置， 能稳定工作在各种恶劣环境下， 是高可靠性、高性价比的工业数字相机产品。MER-031-300GM性能出色、设计小巧、安装及使用方便，适用于工业检测、医疗、科研以及教育等领域。
产品特点
l 支持自定义ROI，降低分辨率可提高帧率
l 增益、曝光时间可编程设置
l 三种工作方式：连续采集 / 软触发采集 / 外触发采集
l 可输出图像数据格式：Mono8 / Mono10
l 支持曝光完成事件通知功能
l 可输出闪光灯同步信号实现曝光与补光的精确同步
l 支持调节包长、包间隔、预留带宽，优化多机同时采集传输
l 支持查找表、参数组功能
l 坚固的全金属外壳和线缆锁紧装置
l 支持单电缆传输长达100 米
l 支持GenICam™ 和GigE Vision®，可直接连接HALCON、MERLIC、LabVIEW等第三方软件
l 符合CE 、RoHS 和FCC 认证
l 驱动已针对32bit / 64bit Windows 优化，并支持Linux、ARMv7 和ARMv8 等操作系统及架构
l 免费的SDK 和丰富的二次开发实例源码
规格参数
|
型号
|
MER-031-300GM
|
|
品牌
|
大恒图像
|
|
分辨率
|
640×480
|
|
帧率(fps)
|
300
|
|
传感器厂商
|
On Semi
|
|
传感器
|
1/4" PYTHON300 Global shutter CMOS
|
|
像元尺寸
|
4.8μm
|
|
像素深度
|
8 bit，10 bit
|
|
数据接口
|
GigE
|
|
镜头接口
|
C，CS
|
|
光谱
|
黑白
|
|
图像数据格式
|
Mono8，Mono10
|
|
信噪比
|
38.33 dB
|
|
供电要求
|
12 VDC
|
|
功率
|
< 3 W @ 12 VDC
|
|
工作温度
|
0°C ~ +45°C
|
|
存储温度
|
-20°C ~ +70°C
|
|
工作湿度
|
10% ~ 80%
|
|
机械尺寸(W×H×L)
|
29 mm × 29 mm × 29 mm（不含C接口长度）
|
|
重量
|
60 g
|
|
认证及标准
|
CE，RoHS，GigE Vision，GenICam
|

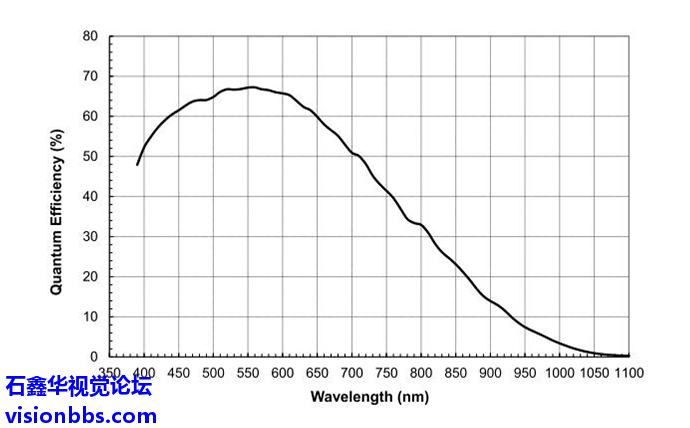

光谱曲线
MER-132-43GM
水星一代130万像素GigE接口黑白工业相机
水星(MER-G) 系列数字相机是大恒图像自主研发的成熟的面阵工业数字相机，外形尺寸仅为29mm×29mm×29mm， 对于相机尺寸要求苛刻的用户将会是一个不错的选择。MER-132-43GM 采用全局曝光的Sharp RJ33J CCD 感光芯片，通过GigE 数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。MER-132-43GM 具有高清晰度、低噪音、设计小巧、安装及使用方便等特点，适用于工业检测、医疗、科研以及教育等领域。
产品特点
l 支持自定义ROI，降低分辨率可提高帧率
l 增益、曝光时间可编程设置
l 自动增益、自动曝光
l 三种工作方式：连续采集 / 软触发采集 / 外触发采集
l 可输出图像数据格式：Mono8 / Mono12
l 支持曝光完成事件通知功能
l 可输出闪光灯同步信号实现曝光与补光的精确同步
l 支持调节包长、包间隔、预留带宽，优化多机同时采集传输
l 支持查找表、参数组功能
l 坚固的全金属外壳和线缆锁紧装置
l 支持单电缆传输长达100 米
l 支持GenICam™ 和GigE Vision®，可直接连接HALCON、MERLIC、LabVIEW等第三方软件
l 符合CE 、RoHS 和FCC 认证
l 驱动已针对32bit / 64bit Windows 优化，并支持Linux、ARMv7 和ARMv8 等操作系统及架构
l 免费的SDK 和丰富的二次开发实例源码
规格参数
|
型号
|
MER-132-43GM
|
|
品牌
|
大恒图像
|
|
分辨率
|
1292×964
|
|
帧率(fps)
|
43
|
|
传感器厂商
|
Sharp
|
|
传感器
|
1/3" RJ33J Global shutter CCD
|
|
像元尺寸
|
3.75μm
|
|
像素深度
|
8 bit，12 bit
|
|
数据接口
|
GigE
|
|
镜头接口
|
C，CS
|
|
光谱
|
黑白
|
|
图像数据格式
|
Mono8，Mono12
|
|
信噪比
|
39.76 dB
|
|
供电要求
|
12 VDC
|
|
功率
|
< 3 W @ 12 VDC
|
|
工作温度
|
0°C ~ +45°C
|
|
存储温度
|
-20°C ~ +70°C
|
|
工作湿度
|
10% ~ 80%
|
|
机械尺寸(W×H×L)
|
29 mm × 29 mm × 29 mm（不含C接口长度）
|
|
重量
|
60 g
|
|
认证及标准
|
CE，RoHS，GigE Vision，GenICam
|

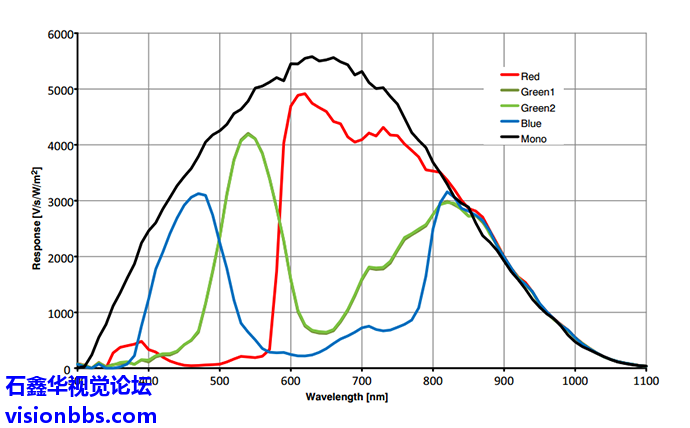

光谱曲线
MER-133-54GM
水星一代130万像素GigE接口黑白工业相机
水星(MER-G) 系列数字相机是大恒图像自主研发的成熟的面阵工业数字相机，外形尺寸仅为29mm×29mm×29mm， 对于相机尺寸要求苛刻的用户将会是一个不错的选择。MER-133-54GM 采用全局曝光的Onsemi AR0135 CMOS 感光芯片，通过GigE 数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。MER-133-54GM 具有高清晰度、低噪音、设计小巧、安装及使用方便等特点，适用于工业检测、医疗、科研以及教育等领域。
产品特点
l 支持自定义ROI，降低分辨率可提高帧率
l 增益、曝光时间可编程设置
l 三种工作方式：连续采集 / 软触发采集 / 外触发采集
l 可输出图像数据格式：Mono8 / Mono10
l 支持曝光完成事件通知功能
l 可输出闪光灯同步信号实现曝光与补光的精确同步
l 支持调节包长、包间隔、预留带宽，优化多机同时采集传输
l 支持查找表、参数组功能
l 坚固的全金属外壳和线缆锁紧装置
l 支持单电缆传输长达100 米
l 支持GenICam™ 和GigE Vision®，可直接连接HALCON、MERLIC、LabVIEW等第三方软件
l 符合CE 、RoHS 和FCC 认证
l 驱动已针对32bit / 64bit Windows 优化，并支持Linux、ARMv7、ARMv8 和Mac OS 等操作系统及架构
l 免费的SDK 和丰富的二次开发实例源码
规格参数
|
型号
|
MER-133-54GM
|
|
品牌
|
大恒图像
|
|
分辨率
|
1280×960
|
|
帧率(fps)
|
54
|
|
传感器厂商
|
On Semi
|
|
传感器
|
1/3" AR0135 Global shutter CMOS
|
|
像元尺寸
|
3.75μm
|
|
像素深度
|
8 bit，10 bit
|
|
数据接口
|
GigE
|
|
镜头接口
|
C，CS
|
|
光谱
|
黑白
|
|
图像数据格式
|
Mono8，Mono10
|
|
信噪比
|
40 dB
|
|
供电要求
|
12 VDC
|
|
功率
|
< 3 W @ 12 VDC
|
|
工作温度
|
0°C ~ +45°C
|
|
存储温度
|
-20°C ~ +70°C
|
|
工作湿度
|
10% ~ 80%
|
|
机械尺寸(W×H×L)
|
29 mm × 29 mm × 29 mm（不含C接口长度）
|
|
重量
|
60 g
|
|
认证及标准
|
CE，RoHS，GigE Vision，GenICam
|

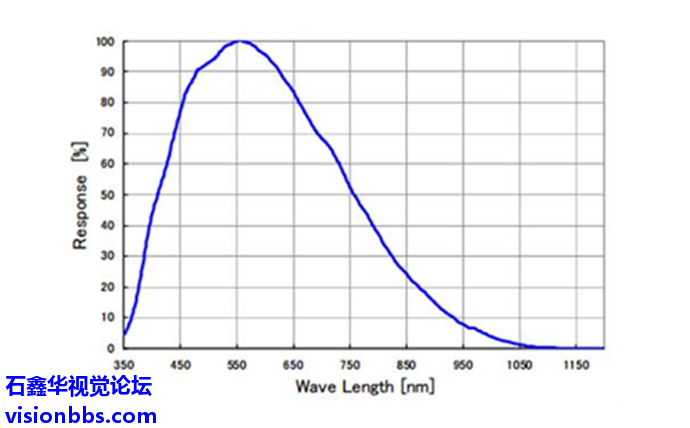

光谱曲线
MER-201-25GC
水星一代200万像素GigE接口彩色工业相机
水星(MER-G) 系列数字相机是大恒图像自主研发的成熟的面阵工业数字相机，外形尺寸仅为29mm×29mm×29mm， 对于相机尺寸要求苛刻的用户将会是一个不错的选择。MER-201-25GC 采用全局曝光的Sharp RJ31N CCD 感光芯片，通过GigE 数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。MER-201-25GC 具有高清晰度、低噪音、设计小巧、安装及使用方便等特点，适用于工业检测、医疗、科研以及教育等领域。
产品特点
l 支持自定义ROI，降低分辨率可提高帧率
l 增益、曝光时间及白平衡可编程设置
l 支持自动白平衡功能
l 三种工作方式：连续采集 / 软触发采集 / 外触发采集
l 可输出图像数据格式：Bayer RG8 / Bayer RG12
l 支持曝光完成事件通知功能
l 可输出闪光灯同步信号实现曝光与补光的精确同步
l 支持调节包长、包间隔、预留带宽，优化多机同时采集传输
l 支持查找表、参数组功能
l 坚固的全金属外壳和线缆锁紧装置
l 支持单电缆传输长达100 米
l 支持GenICam™ 和GigE Vision®，可直接连接HALCON、MERLIC、LabVIEW等第三方软件
l 符合CE 、RoHS 和FCC 认证
l 驱动已针对32bit / 64bit Windows 优化，并支持Linux、ARMv7 和ARMv8 等操作系统及架构
l 免费的SDK 和丰富的二次开发实例源码
规格参数
|
型号
|
MER-201-25GC
|
|
品牌
|
大恒图像
|
|
分辨率
|
1628×1236
|
|
帧率(fps)
|
25.08
|
|
传感器厂商
|
Sharp
|
|
传感器
|
1/1.8" RJ31N Global shutter CCD
|
|
像元尺寸
|
4.4μm
|
|
像素深度
|
8 bit，12 bit
|
|
数据接口
|
GigE
|
|
镜头接口
|
C，CS
|
|
光谱
|
彩色
|
|
图像数据格式
|
Bayer RG8，Bayer RG12
|
|
供电要求
|
12 VDC
|
|
功率
|
< 3 W @ 12 VDC
|
|
工作温度
|
0°C ~ +45°C
|
|
存储温度
|
-20°C ~ +70°C
|
|
工作湿度
|
10% ~ 80%
|
|
机械尺寸(W×H×L)
|
29 mm × 29 mm × 29 mm（不含C接口长度）
|
|
重量
|
60 g
|
|
认证及标准
|
CE，RoHS，GigE Vision，GenICam
|

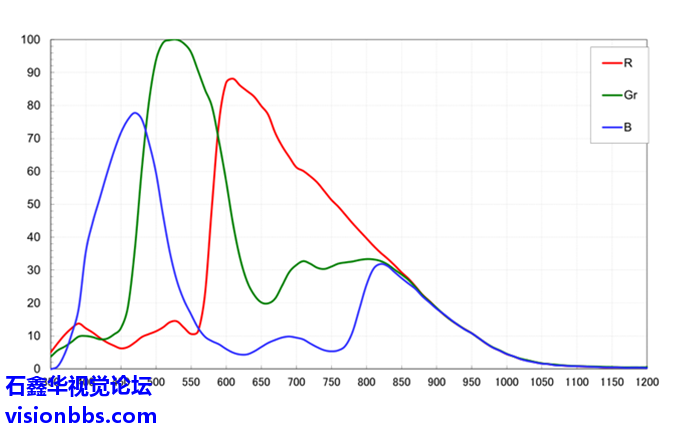

光谱曲线
