大恒图像智星智能相机PALLAS 6516M-Mx
大恒图像智星智能相机PALLAS 6516M-Mx
智星（PALLAS）系列是大恒图像推出的首个工业智能相机系列，具有高性价比、低功耗的特点。该系列外形紧凑坚固，小巧轻便，易于安装，可稳定工作在各种恶劣的工业环境下。智星（PALLAS）系列提供集成MERLIC图形化视觉软件版本及裸机版本供用户选择。该系列可广泛用于一维码二维码读取、字符识别（OCR）、测量、校准、检测和定位等应用，适用于物流、电子元器件、半导体、汽车制造、电子设备等行业。
PALLAS智星系列智能相机
集成MERLIC图形化视觉软件的工业智能相机
智星（PALLAS）系列是大恒图像推出的工业智能相机系列，具有高性价比、低功耗的特点，外形紧凑坚固，小巧轻便，易于安装，可稳定工作在各种恶劣的工业环境下。PALLAS 6516M-Mx采用Xilinx Zynq UltraScale+ MPSoC（4核A53 @ 1.2GHz）处理器，处理速度快，性能出色，集成了功能强大的图形化视觉软件，提供丰富的拖拽式视觉工具，无需用户编程，易操作，可广泛用于一维码/二维码读取、字符识别（OCR）、测量、校准、检测和定位等应用，适用于物流、电子元器件、半导体、汽车制造、电子设备等行业。
PALLAS智星系列智能相机接口
产品特点
64位4核A53 @ 1.2GHz
创新型ARM+FPGA架构
图形化用户界面
通讯接口丰富
功耗低，性价比高
支持自定义ROI，降低分辨率可提高帧率
自动增益、自动曝光
增益、曝光时间可编程设置
三种工作方式：连续采集、软触发采集、外触发采集
内部实现UART、I/O、Ethernet等数据传输方式，自带光源控制接口，无需拓展板
外部闪光灯接口可输出闪光灯同步信号，实现曝光与补光的精确同步
支持单线缆传输长达100米
内置2GB RAM和8GB闪存
顶部设有5个指示灯，方便查看相机的网络连接、供电及工作状态
由MERLIC作为软件驱动，提供拖拽式工具，无需用户编程
规格参数
| 型号 | PALLAS 6516M-Mx |
| 分辨率 | 1440×1080 |
| 帧率（fps） | 128 |
| 传感器类型 | 1/2.9'' Sony IMX273 Global shutter CMOS |
| 像元尺寸 | 3.45 μm |
| 像素深度 | 8 bit |
| 光谱 | 黑白 |
| 图像数据格式 | Mono8 |
| 信噪比 | 41 dB |
| 曝光时间 | 20μs ~ 1s |
| 速度 | 4 × 1.2 GHz |
| 数据接口 | 100M / 1000M自适应以太网 |
| 镜头接口 | C |
| 供电要求 | 12 ~ 24 VDC |
| 额定功率 | < 6 W @ 24 VDC |
| 机械尺寸（W×H×L） | 60.5 mm × 39.5 mm × 90.7 mm |
| 工作温度 | 0°C ~ +45°C |
| 重量 | 200 g |
功能分类
| 型号 | 功能 |
| PALLAS 6516M-M0 | 全功能 |
| PALLAS 6516M-M1 | 读码 |
| PALLAS 6516M-M2 | 读码+OCR |
| PALLAS 6516M-M3 | 检查、计数、定位 |
| PALLAS 6516M-M4 | 测量 |
应用场景
该智能相机可广泛应用于物料、食品包装、电子元器件、汽车制造等行业，适用于以下应用：
读取（读码、OCR）
检查
缺陷检测
计数
测量
定位

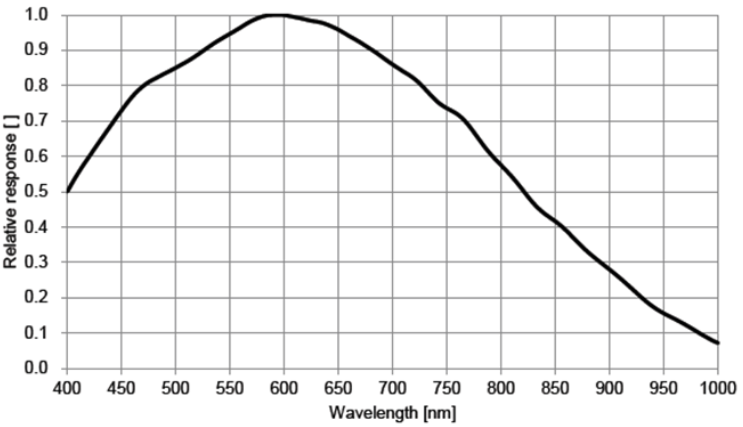

光谱曲线
