MER3-321-176U3DM-SWIR F02大恒图像科研级SWIR短波红外相机

水星三代USB3.2接口320万像素短波红外工业相机

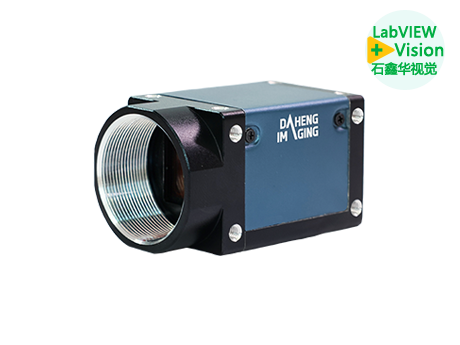

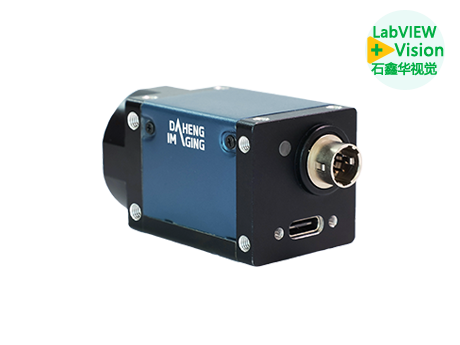

MER3-321-176U3DM-SWIR F02相机搭载Sony IMX993高灵敏度传感器，能捕获400nm~1700nm范围的可见光和短波红外的宽波段图像信息，通过USB3.2数据接口进行图像数据传输，传输速度可达10Gbps，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装，是高可靠性的工业数字相机产品。

水星三代相机结构紧凑，外观小巧（29×29mm），采用更高性能FPGA，具有性能出色、灵活安装等特点。

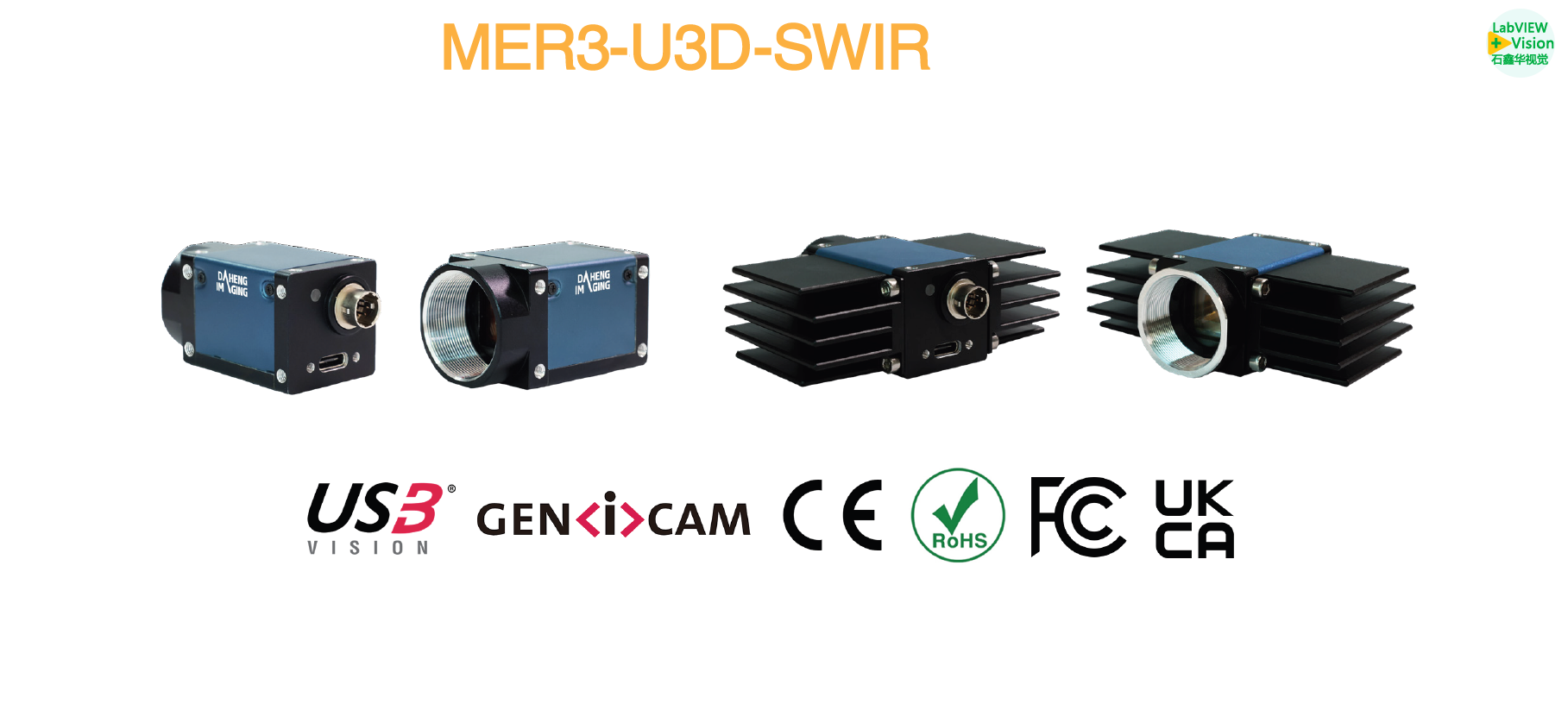

水星MER3-U3D-SWIR系列短波红外相机

MER3-321-176U3DM-SWIR F02

应用领域

晶圆检测、AOI检测、光斑检测、医疗检测等领域。

产品特点

■ 两种曝光模式：标准曝光模式 / 极小曝光模式

■ Gamma、Binning、像素抽样、数字移位、黑电平、Sensor 位深、平场校正、坏点校正（动态和静态）

■ 查找表、参数组、计数器、定时器、帧存控制

■ 序列控制功能支持多组功能参数配置

■ 取消参数范围限制，可扩大曝光、增益、等参数的范围值

■ 提供 512KB 用户数据区，保存算法系数、参数配置等

规格参数

型号	MER3-321-176U3DM-SWIR F02
品牌	大恒图像
系列	水星MER3-U3D系列
分辨率	2080(H) × 1544(V)
帧率(fps)	176 fps

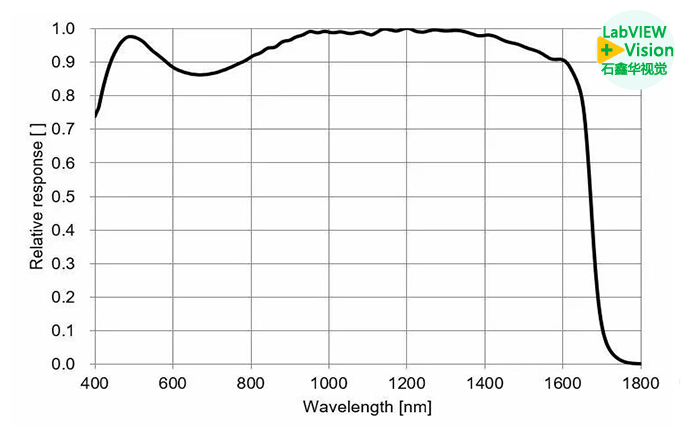

光谱响应范围	400nm~1700nm
传感器厂商	SONY
传感器	1/1.8” IMX993 Global shutter CMOS
传感器材料	InGaAs
像元尺寸	3.45μm × 3.45μm
模数转换精度	8 bit，10 bit，12 bit
像素深度	8 bit，10 bit，12 bit
光谱	黑白，短波红外SWIR
像素格式	Mono8 / Mono10 / Mono12 / Mono10p / Mono12p
信噪比	46.316 dB
曝光时间	极小：6μs ~ 26μs，实际步长：1μs；标准：27μs~1s，实际步长：1μs
增益	DigitalALL：0dB ~ 16dB；默认值0dB，步长0.1dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

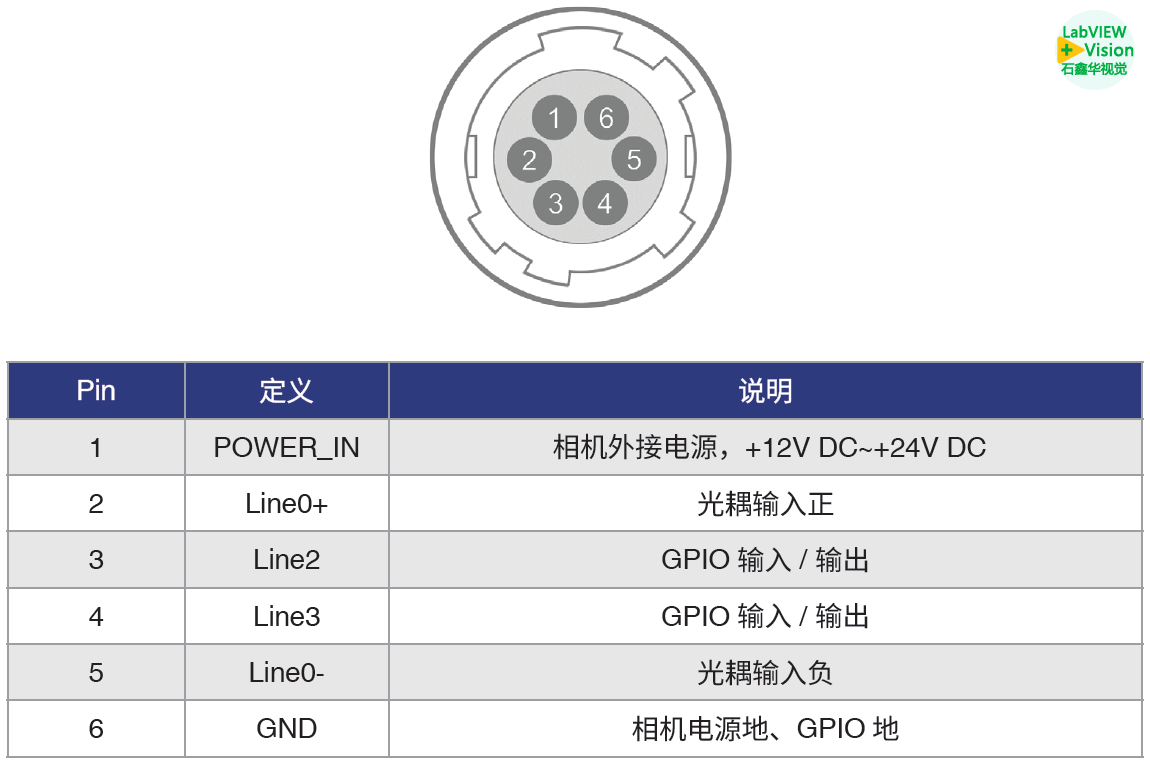

I/O接口	1 路光耦隔离输入，2 路双向 GPIO
数据接口	USB3.2 Gen2 × 1
供电要求	USB3.2接口或 12VDC-10%~24VDC+10% 电源供电
功率	4.08 W @ 12V / PoE
工作温度	0°C ~ +50°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C

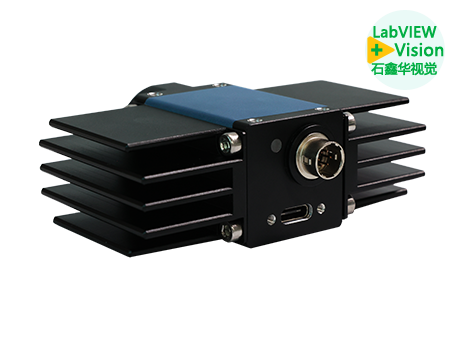

散热方式	无主动散热，可配装散热翅
滤色片/透光片	无

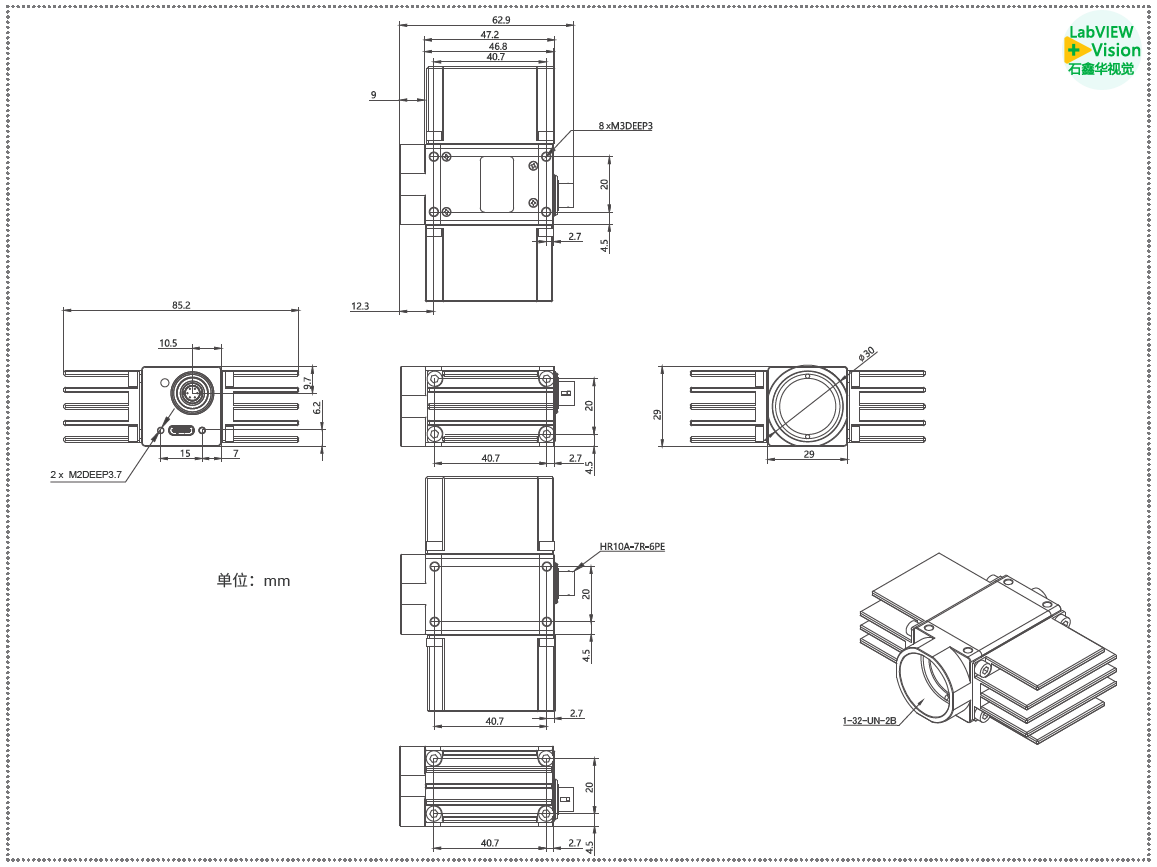

机械尺寸	29(W) × 29(H) × 46.8(L) mm（不含镜头接口、连接件及散热翅） 85.2(W) × 29(H) × 46.8(L) mm（不含镜头接口及连接件，带散热翅）
重量	65g（不含散热翅）， 148g（带散热翅）
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam®
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
