ME2S-2560-15U3M大恒图像水星Supper USB3.0黑白工业相机
ME2S-2560-15U3M大恒图像水星Supper USB3.0黑白工业相机

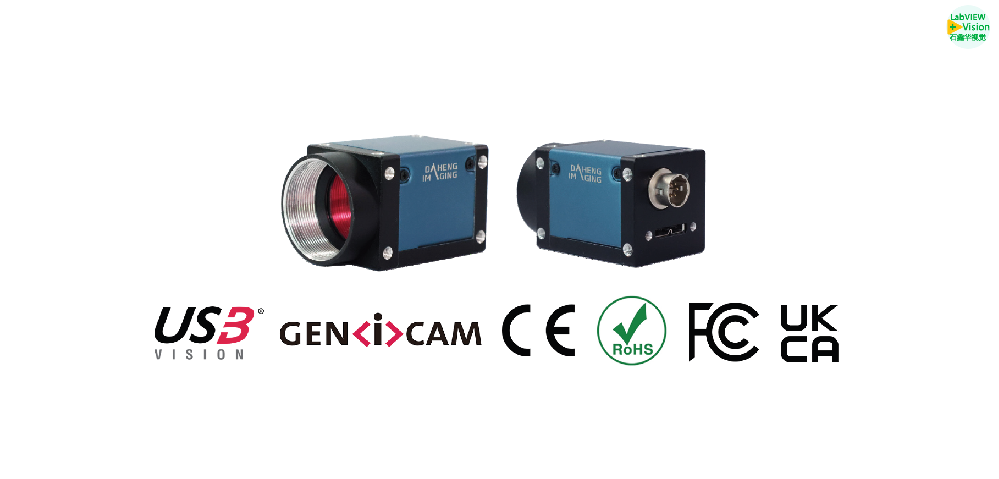

水星二代2560万像素USB3.0接口工业相机，FPGA性能更高，四面设有螺钉安装孔位，可灵活安装。
水星二代Super相机结构紧凑，外观小巧（29×29mm），四面设有螺钉安装孔位，可以在不同结构下灵活安装。ME2S-2560-15U3M相机采用 CMOS 感光芯片，并采用更高性能的FPGA，通过USB3.0数据接口进行图像数据的传输， 并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。
水星ME2S-U3系列工业相机
应用领域
工业检测、医疗、科研、教育等领域。
功能特性
■ 两种曝光时间模式：标准曝光时间模式 / 极小曝光时间模式
■ 突发采集功能
■ 支持 Gamma、Binning、数字移位、黑电平、平场校正
■ 支持锐化、降噪、查找表、参数组、计数器、定时器
■ 取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值
■ 提供用户数据区，保存算法系数、参数配置等

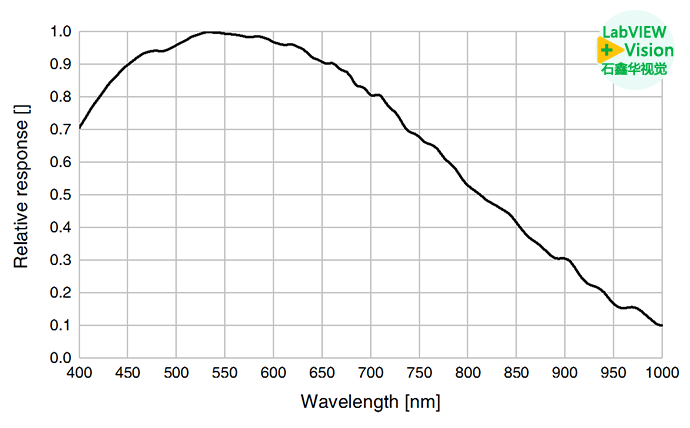

光谱曲线
规格参数
型号 | ME2S-2560-15U3M |
品牌 | 大恒图像 |
系列 | 水星ME2S-U3 |
分辨率 | 5064(H) × 5064(V) |
传感器 | 1.1" Global shutter CMOS |
像元尺寸 | 2.5μm × 2.5μm |
帧率 | 15.4 fps（突发采集高速模式下，采集帧率可达 21.95fps） |
模数转换精度 | 12 bit |
像素深度 | 8 bit，10bit，12 bit |
光谱 | 黑白 |
图像数据格式 | Mono8 / Mono10 / Mono12 |
信噪比 | 41.03 dB |
曝光时间 | 极小：1μs ~ 2.4μs，实际步长：1μs； 标准：3μs ~ 1s，实际步长：1 行周期（像素抽样开启或曝光时间3μs~20μs），1μs（曝光时间20μs以上） |
增益 | 0dB ~ 24dB；默认值0dB，步长0.1dB |
Binning | 1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4 |
像素抽样 | 不支持 |
同步方式 | 外触发，软触发 |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 |
镜像翻转 | 水平镜像，垂直镜像 |
I/O接口 | 1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO |
数据接口 | USB3.0 |
供电要求 | 12VDC-10%~24VDC+10% 电源 ( 推荐 ) 或 USB3.0接口供电 |
额定功率 | 3.90 W @ 5 VDC |
工作温度 | 0° C ~ +45° C |
存储温度 | -20°C ~ +70°C |
工作湿度 | 10% ~ 80% |
镜头接口 | C |
机械尺寸 | 29(W) ×29(H) × 38.8(L) mm（不含镜头接口和连接件） |
重量 | 60 g |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 |
操作系统 | 32bit / 64bit Windows，Linux，Android，ARMv7，ARMv8 |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam® |

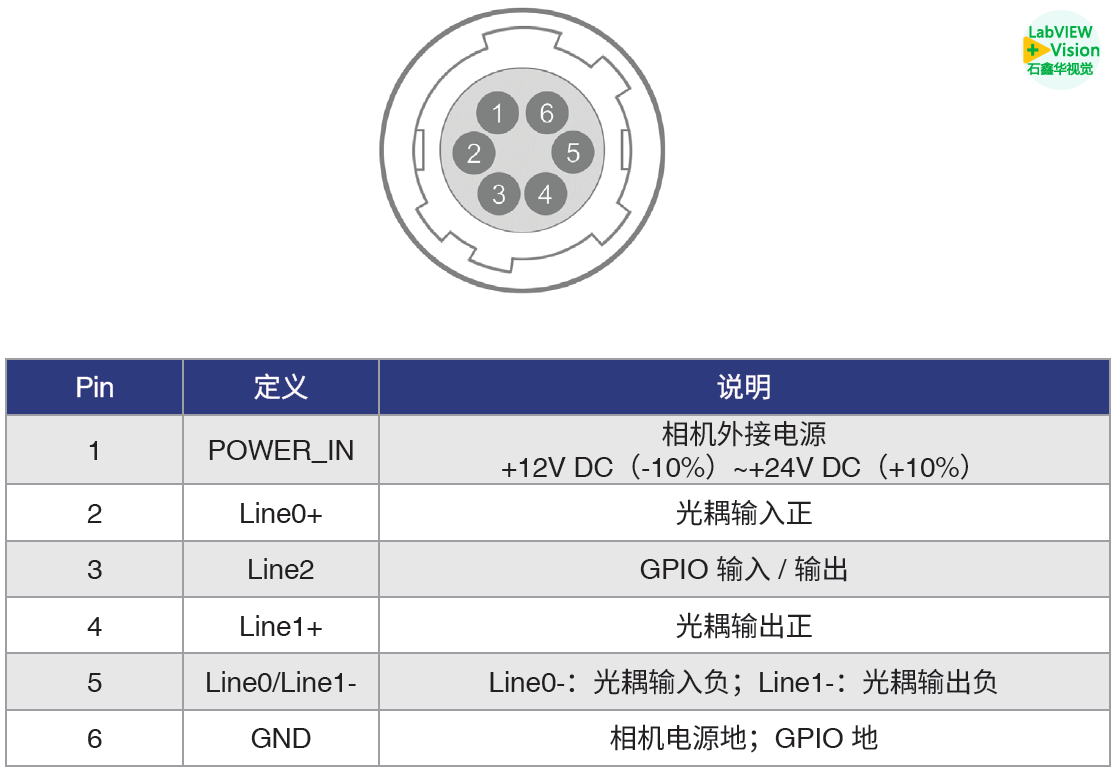

IO接口

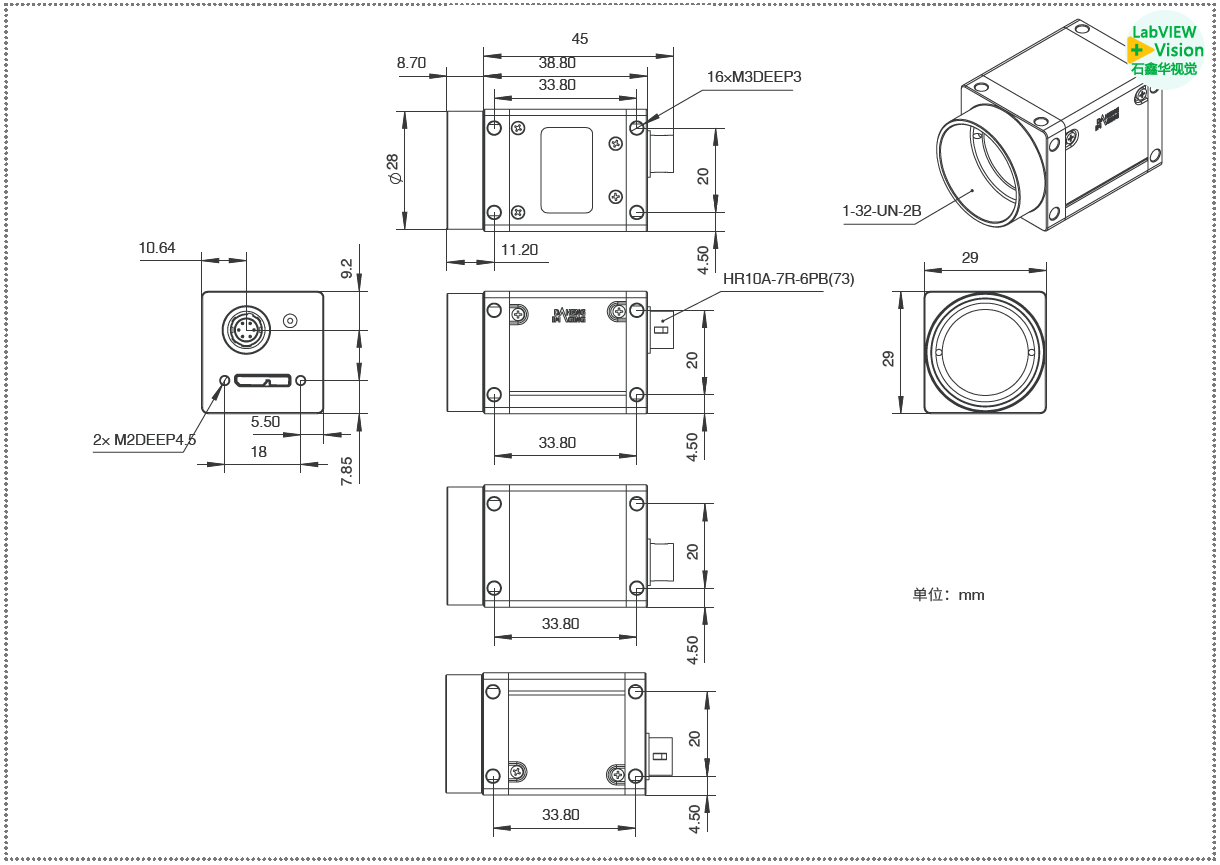

机械尺寸
