ME3P-1840-54U3DC大恒图像水星USB3.2彩色工业相机
ME3P-1840-54U3DC大恒图像水星USB3.2彩色工业相机
水星三代 1840 万像素 USB3.2 接口面阵相机
ME3P-1840-54U3DC相机采用全局曝光的Sony IMX548 CMOS 感光芯片， 通过USB3.2数据接口进行图像数据的传输，传输速度可达10Gbps，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，并且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装，具有体积小、高帧率、高分辨率且传输速度快的优异特性， 是高可靠性的工业数字相机产品。
水星MER3-U3D系列工业相机
应用领域
适用于PCB检测、屏幕显示、生物检测等应用场景，主要在半导体、消费电子、医疗等行业表现出色。
功能特性
■ Gamma、Binning、像素抽样、数字移位、
■ 黑电平、锐化、平场校正、坏点校正（动态和静态）
■ 查找表、参数组、计数器、定时器、帧存控制
■ 彩色相机支持环境光源预设、白平衡，色相，颜色转换、饱和度功能
■ 黑白相机支持降噪功能
■ 序列控制功能支持多组功能参数配置
■ 取消参数范围限制，可扩大曝光、增益、等参数的范围值
■ 提供 512KB 用户数据区，保存算法系数、参数配置等

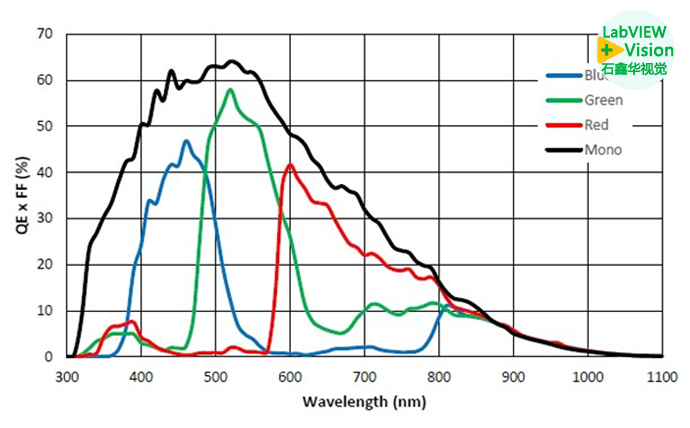

光谱曲线
规格参数
型号 | ME3P-1840-54U3DC | ME3P-1840-54U3DM |
光谱 | 彩色 | 黑白 |
像素格式 | BayerGB8 / BayerGB12 / BayerGB12p / RGB8 / BGR8 / Mono8 / Mono12 | Mono8 / Mono12 / Mono12p |
信噪比 | 38.169 dB | 38.345 dB |
品牌 | 大恒图像 | |
分辨率 | 4496(H) × 4096(V) | |
传感器 | Gpixel 1” GMAX2518 Global shutter CMOS | |
像元尺寸 | 2.5μm × 2.5μm | |
帧率 | 54.3 fps | |
模数转换精度 | 8 bit ，12 bit | |
像素深度 | 8 bit， 12 bit | |
曝光时间 | 标准：9μs~1s，实际步长：1μs | |
增益 | DigitalALL：0dB ~ 16dB；默认值0dB，步长0.1dB | |
Binning | FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4 | |
像素抽样 | FPGA：1×1，1×2，2×1，2×2 | |
同步方式 | 外触发，软触发 | |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 | |
镜像翻转 | 水平镜像，垂直镜像 | |
I/O接口 | 1 路光耦隔离输入， 2 路双向 GPIO | |
数据接口 | USB3.2 Gen2 × 1 | |
供电要求 | 12VDC-10%~24VDC+10% 电源（推荐）或 USB3.2接口供电 | |
额定功率 | 5.3W @ 5VDC（相机功耗较高，总线供电存在风险，推荐外部辅助电源供电，注意事项详见说明书3.2 节） | |
工作温度 | 0° C ~ +50° C | |
存储温度 | -20°C ~ +70°C | |
工作湿度 | 10% ~ 80% | |
镜头接口 | C | |
机械尺寸 | 29(W) ×29(H) × 59(L) mm（不含镜头接口和连接件） | |
重量 | 125 g | |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 | |
操作系统 | 32bit / 64bit Windows | |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam® | |
IO接口
机械尺寸
