水星三代 500 万像素 CXP2.0 接口高速面阵相机
MER3-514-235X2M相机是水星三代系列CXP2.0接口高分辨率小体积工业数字相机，具有高图像质量、低噪声、极低功耗等特点，采用全局曝光的 CMOS 感光芯片，最大传输速率可达12.5Gbit/s，支持PoCXP供电，能稳定工作在各种恶劣环境下，是高可靠性、高传输速度、高图像质量的工业数字相机产品。
水星MER3-G3-P系列工业相机
应用领域
新能源检测、PCB 检测、装配验证以及消费电子等领域。
功能特性
■ 支持静态坏点校正功能，可以校正 sensor 缺陷点，缺陷点坐标可以自由增加或者删减
■ 序列控制功能支持曝光、增益等参数配置
■ 彩色相机支持环境光源预设、颜色转换、饱和度功能
■ 支持 Gamma，优化采集图像的亮度
■ 自动黑电平、查找表、参数组、计数器和定时器功能
■ 支持大恒图像以及第三方图像采集卡

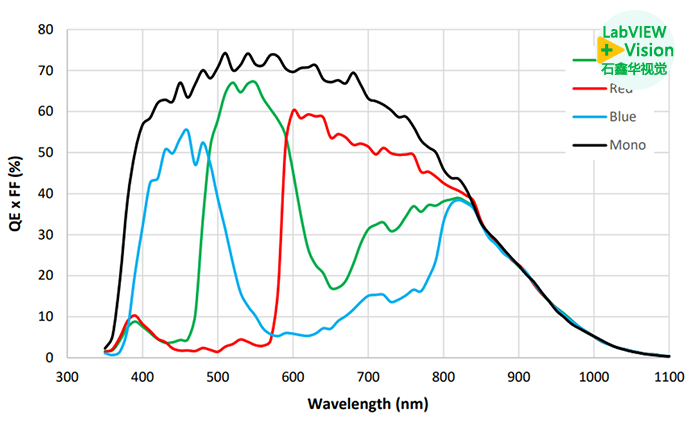

光谱曲线
规格参数
型号 | MER3-514-235X2C | MER3-514-235X2M |
光谱 | 彩色 | 黑白 |
像素格式 | Bayer GB8 / Bayer GB10 / Bayer GB12 | Mono8 / Mono10 / Mono12 |
信噪比 | 39.3 dB | 39.3 dB |
品牌 | 大恒图像 | |
分辨率 | 2448(H) × 2048(V) | |
传感器 | 10.86mm 定制 Global shutter CMOS | |
像元尺寸 | 3.4μm × 3.4μm | |
帧率 | 235.5 fps | |
模数转换精度 | 10 bit，12 bit | |
像素深度 | 8 bit， 10 bit，12 bit | |
曝光时间 | 6μs ~ 1s，实际步长：1μs | |
增益 | 数字增益：0dB ~ 16dB；默认值0dB，步长0.1dB 模拟增益：10bit：1×~2.02×；12bit：1×~6.47×；默认值1× | |
Binning | 不支持 | |
像素抽样 | 水平 FPGA，垂直Sensor：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4 | |
同步方式 | 外触发，软触发 | |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集，CXP触发采集 | |
镜像翻转 | 水平镜像，垂直镜像 | |
I/O接口 | 1 路光耦隔离输入， 2 路双向 GPIO | |
数据接口 | CXP-12 × 1(HDBNC) | |
供电要求 | PoCXP供电 | |
额定功率 | 3.6 W @ PoCXP | |
工作温度 | 0° C ~ +45° C | |
存储温度 | -20°C ~ +70°C | |
工作湿度 | 10% ~ 80% | |
镜头接口 | C | |
机械尺寸 | 29(W) × 29(H) × 34(L) mm（不含 C接口长度、航插长度） | |
重量 | 60 g | |
软件 | 支持大恒图像采集卡以及第三方图像采集卡配套软件 | |
操作系统 | Win7 / Win8 / Win10 / Win11 | |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，CoaXPress2.0，GenICam | |
IO接口
机械尺寸
