水星三代 2000 万像素 2.5GigE 接口面阵相机
MER3-2000-15G3C-P-AF相机采用逐行曝光的Sony IMX183 CMOS 感光芯片， 通过2.5GigE数据接口进行图像数据的传输， 传输速度可达2.5Gbit/s，支持Power over Ethernet， 并集成I/O (GPIO) 接口， 提供线缆锁紧装置， 能稳定工作在各种恶劣环境下，并且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装， 是高可靠性的工业数字相机产品。
水星MER3-G3-P系列工业相机
应用领域
工业检测、轨道交通、科研、3D重构等领域。
功能特性
■ -AF 型号支持自动对焦功能
■ 两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）
■ Gamma、像素抽样、数字移位、黑电平
■ 查找表、参数组、计数器和定时器功能
■ 支持 Burst 采集、电平控制曝光功能
■ 彩色相机支持环境光源预设、颜色转换、饱和度功能
■ 黑白相机支持降噪
■ 取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值
■ 提供 512K 用户数据区，保存算法系数、参数配置等
光谱曲线
规格参数
型号 | MER3-2000-15G3C-P(-AF) | MER3-2000-15G3M-P(-AF) |
光谱 | 彩色 | 黑白 |
像素格式 | Bayer RG8 / Bayer RG12 | Mono8 / Mono12 |
信噪比 | 42.03 dB | 41.95 dB |
品牌 | 大恒图像 | |
分辨率 | 5496(H) × 3672(V) | |
传感器 | Sony 1” IMX183 Rolling shutter CMOS | |
像元尺寸 | 2.4μm × 2.4μm | |
帧率 | 13.92fps @ 5496 × 3672，可以调整包长到 8164 并且预留带宽到 5，帧率达到 14.55fps | |
模数转换精度 | 12 bit | |
像素深度 | 8 bit， 12 bit | |
曝光时间 | 标准：16μs ~ 1s，实际步长：1 行周期 | |
增益 | 0dB ~ 24dB；默认值0dB，步长0.1dB | |
Binning | 1×1，1×2，1×4，2×1，4×1，2×2，4×4 | |
像素抽样 | FPGA：1×1，1×2，1×4，2×1，4×1，2×2，4×4 | |
同步方式 | 外触发，软触发 | |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 | |
镜像翻转 | 水平镜像，垂直镜像 | |
I/O接口 | 1 路光耦隔离输入， 2 路双向 GPIO | |
数据接口 | 2.5GigE | |
供电要求 | PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源 | |
额定功率 | < 5 W @ 12 V / PoE | |
工作温度 | 0° C ~ +50° C | |
存储温度 | -20°C ~ +70°C | |
工作湿度 | 10% ~ 80% | |
镜头接口 | C | |
机械尺寸 | 29(W) ×29(H) × 50.6(L) mm（不含镜头接口和连接件） | |
重量 | 67 g | |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 | |
操作系统 | 32bit / 64bit Windows，Linux，Mac OS | |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam® | |
IO接口

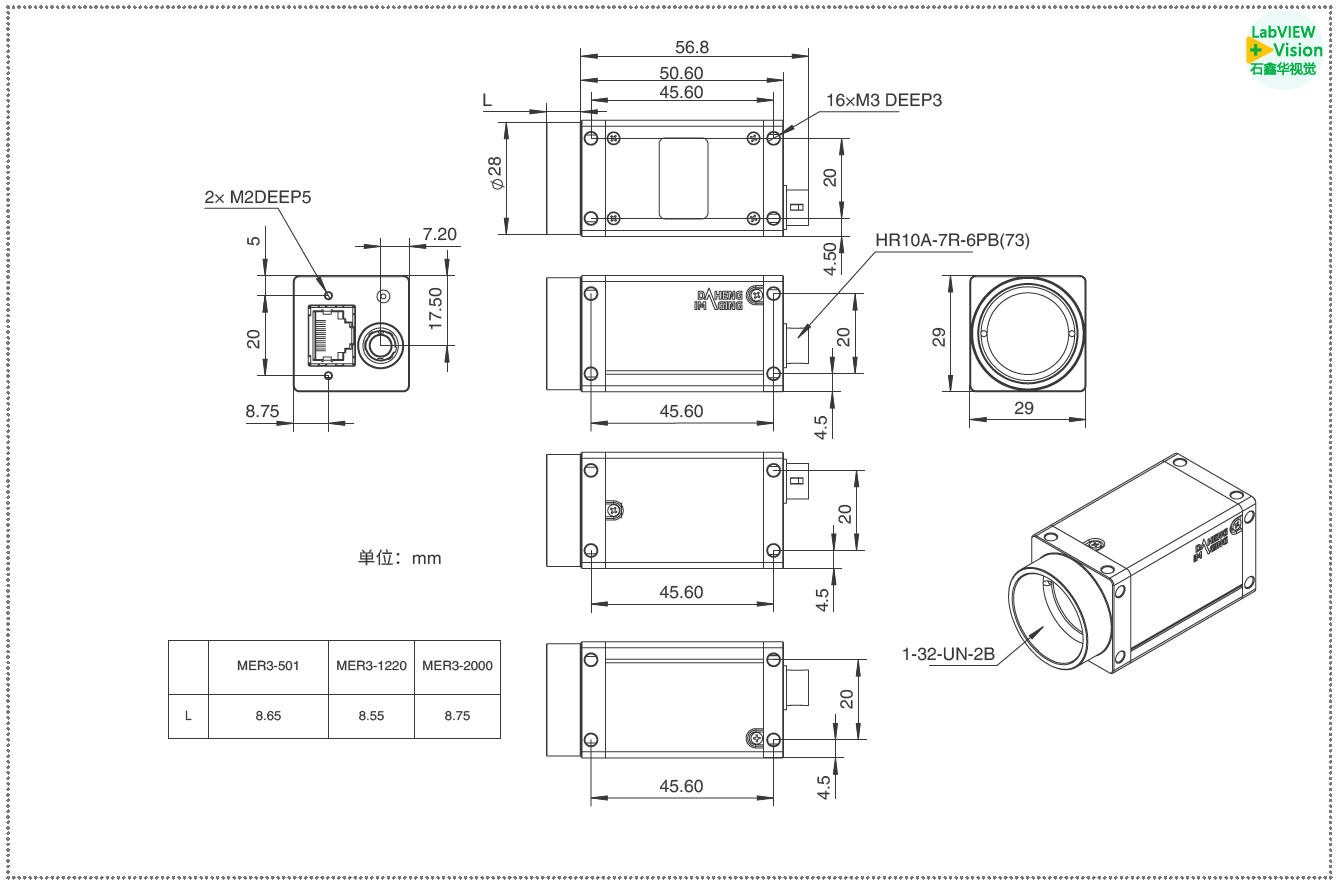

机械尺寸
