MER3-810-95U3DM-UV F02大恒图像科研级UV紫外相机

水星三代810万像素USB3.2接口紫外相机

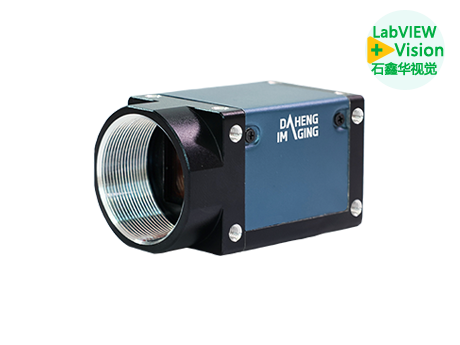

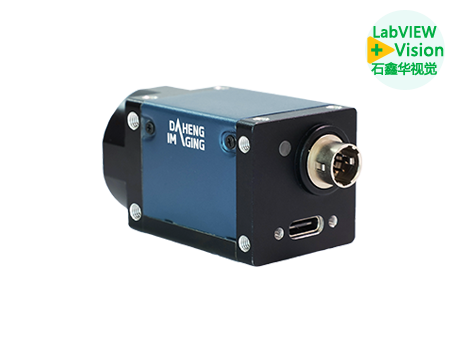

水星三代相机结构紧凑，外观小巧（29×29mm），采用更高性能FPGA，具有性能出色、灵活安装等特点。

MER3-810-95U3DM-UV F02相机采用全局曝光的Sony IMX487 CMOS 感光芯片，支持200nm～1100nm波段成像，通过USB3.2数据接口进行图像数据传输，传输速度可达10Gbps，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装，是高可靠性的工业数字相机产品。

水星三代MER-U3D-UV系列紫外相机

MER3-810-95U3DM-UV F02

应用领域

适用于微小缺陷检测、基础设施放电检测、回收材料拣选、印刷检查、生命科学等应用。

产品特点

■ 两种曝光模式：标准曝光模式 / 极小曝光模式

■ 像素抽样、Binning、数字移位、黑电平和Sensor 位深功能

■ 支持 Gamma 校正，优化采集图像的亮度

■ 查找表、参数组、计数器、定时器、帧存控制、降噪

■ 序列控制功能支持多组功能参数配置

■ 取消参数范围限制，可扩大曝光、增益、等参数的范围值

■ 提供 512KB 用户数据区，保存算法系数、参数配置等

规格参数

型号	MER3-810-95U3DM-UV F02
自动对焦	无
品牌	大恒图像
系列	火星MER3-G3-P-UV系列
分辨率	2848(H) × 2848(V)
帧率(fps)	94.83 fps

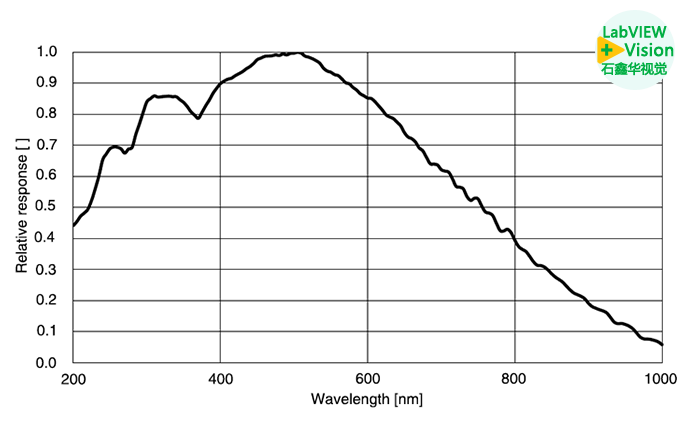

光谱响应范围	400nm~1100nm
传感器厂商	SONY
传感器	2/3” IMX487 Global shutter CMOS
像元尺寸	2.74μm × 2.74μm
模数转换精度	8 bit，10 bit，12 bit
像素深度	8 bit，10 bit，12 bit
数据接口	USB3.2 Gen2 × 1
镜头接口	C
光谱	黑白，紫外
图像数据格式	Mono8 / Mono10 / Mono12 / Mono10p / Mono12p
信噪比	39.97 dB
曝光时间	极小：1μs ~ 2.4μs，实际步长：0.1μs；标准：3μs~1s，实际步长：1μs（像素抽样开启或曝光时间3μs~20μs），1 行周期（曝光时间20μs 以上）
增益	AnalogALL：0dB ~ 24dB；默认值0dB，步长0.1dB DigitalALL：0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4，Sensor：1×1，2×2
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

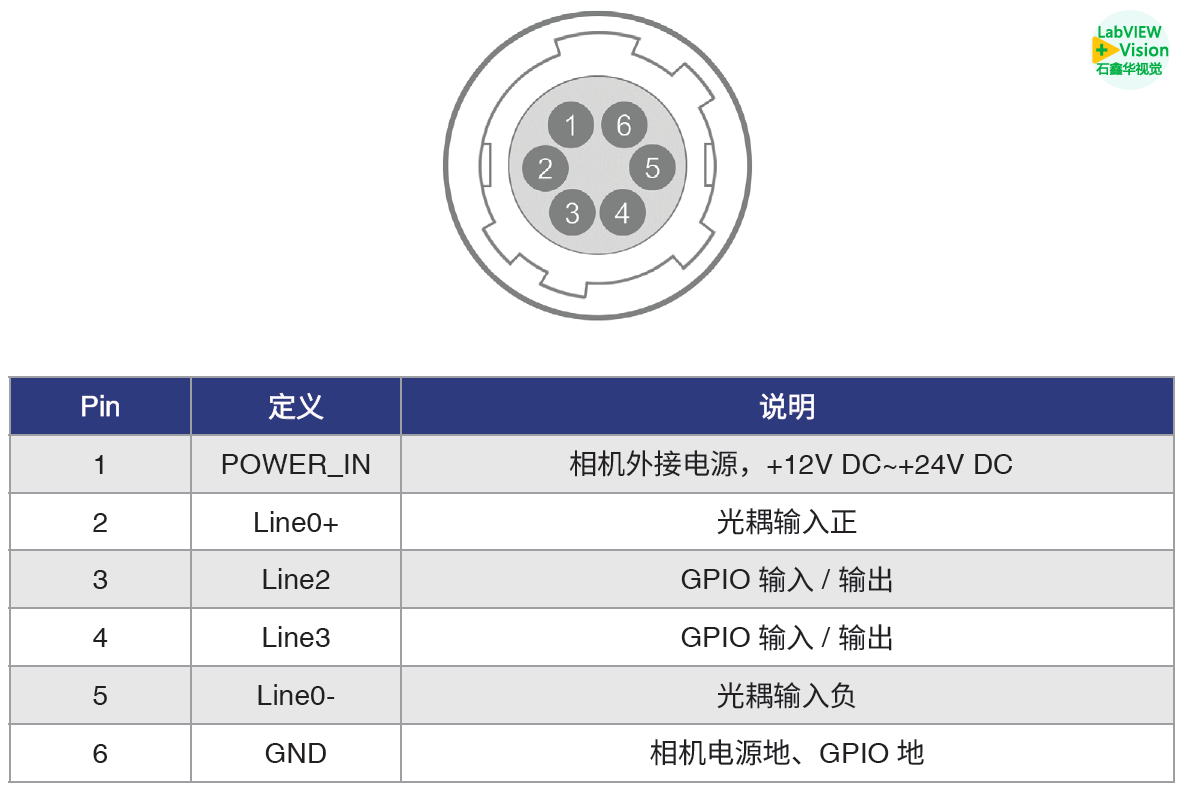

I/O接口	1 路光耦隔离输入，2路双向 GPIO
供电要求	USB3.2接口供电
功率	4.11 W @ 5VDC
工作温度	0°C ~ +50°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
滤色片/透光片	无

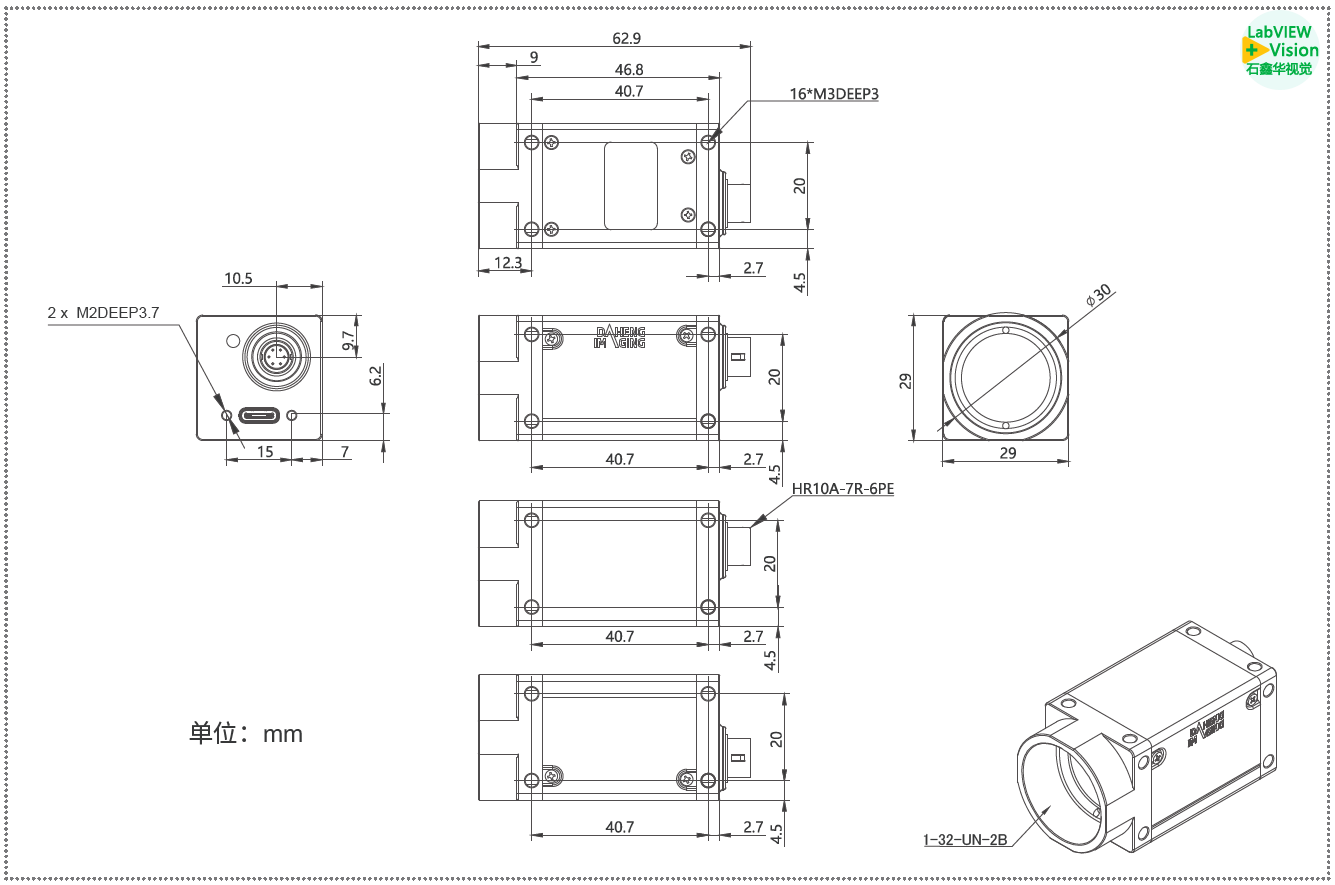

机械尺寸	29(W) × 29(H) × 46.8(L) mm（不含镜头接口和连接件）
重量	60 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows

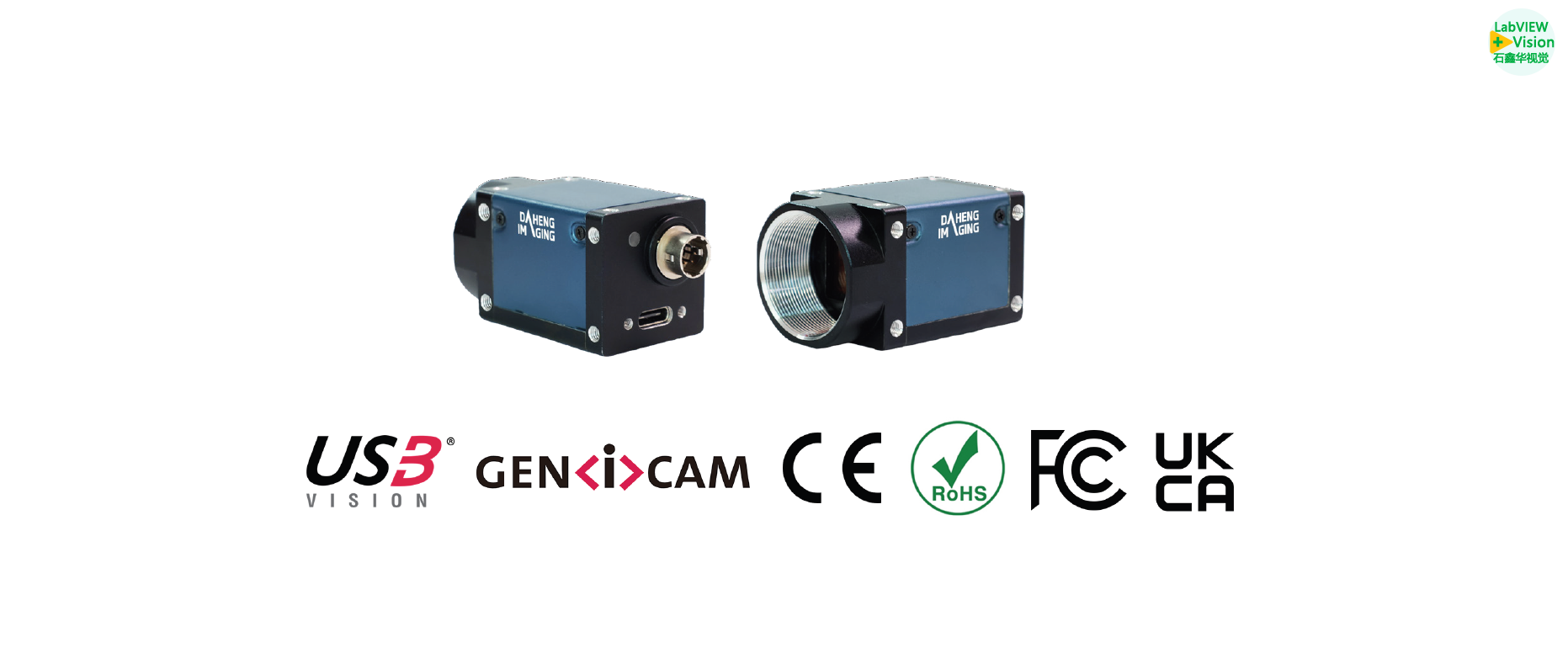

认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam®
