MER2-503-23GM-P POL大恒图像水星千兆网黑白工业相机
MER2-503-23GM-P POL大恒图像水星千兆网黑白工业相机
水星二代500万像素PoE偏振工业相机
水星二代MER2-G-P系列是大恒图像自主研发的工业面阵数字相机，相机结构紧凑，外观小巧（29×29mm），内置优异的图像处理 （ISP） 算法， 提供多种采集方式。MER2-503-23GM-P POL相机是一款黑白偏振相机，能够捕获传统图像传感器难以感知的偏光信息。相机采用全局曝光的Sony IMX264MZR CMOS 感光芯片， 通过GigE数据接口进行图像数据的传输， 并集成I/O (GPIO) 接口， 提供线缆锁紧装置， 能稳定工作在各种恶劣环境下， 是高可靠性的工业数字相机产品。
水星MER2-G(-P)系列工业相机
应用领域
工业检测、医疗、科研、教育等领域。
功能特性
■ 自动增益、自动曝光、ROI
■ 像素合并（Binning）、像素抽样（Decimation）
■ 查找表、参数组、定时器、计数器
■ Gamma、黑电平、数字移位、锐化
■ 彩色相机支持颜色转换、环境光源预设、白平衡、饱和度功能
■ 黑白相机支持降噪
■ 取消参数范围限制控制

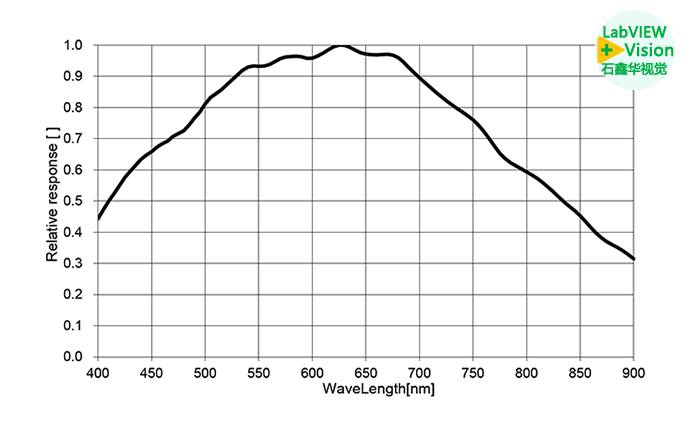

光谱曲线
规格参数
型号 | MER2-503-23GM-P POL |
信噪比 | 40.57 dB |
光谱 | 黑白 |
像素格式 | Mono8 / Mono12 |
品牌 | 大恒图像 |
分辨率 | 2448(H) × 2048(V) |
传感器 | Sony 2/3“ IMX264MZR Global shutter CMOS |
像元尺寸 | 3.45μm × 3.45μm |
帧率 | 23.5 fps |
模数转换精度 | 12 bit |
像素深度 | 8 bit，12 bit |
曝光时间 | 极小：1μs ~ 100μs，实际步长：1μs；标准：20μs ~ 1s，实际步长：1 行周期 |
增益 | 0dB ~ 24dB；默认值0dB，步长0.1dB |
Binning | 1×1，1×2，2×1，2×2 |
像素抽样 | FPGA：1×1，1×2，2×1，2×2 |
同步方式 | 外触发，软触发 |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 |
镜像翻转 | 水平镜像，垂直镜像 |
I/O接口 | 1 路光耦隔离输入，1路光耦隔离输出，2 路双向 GPIO |
数据接口 | GigE PoE接口 |
供电要求 | 12VDC-10% ~ 24VDC+10% 电源，MER2-G-P 支持 PoE 供电（兼容IEEE802.3af） |
额定功率 | 2.49W @ 12VDC；2.72W @ PoE |
工作温度 | 0° C ~ +45° C |
存储温度 | -20°C ~ +70°C |
工作湿度 | 10% ~ 80% |
镜头接口 | C / CS |
机械尺寸 | 29(W) × 29(H) × 40.3(L) mm（不含镜头接口和连接件） |
重量 | 75 g |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 |
操作系统 | 32bit / 64bit Windows，Linux，Mac OS |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，UL，GigE Vision®，GenICam® |
IO接口
机械尺寸
