MER2-532-22GM大恒图像水星千兆网黑白工业相机

水星二代530万像素GigE接口工业相机

水星二代MER2-G系列是大恒图像自主研发的工业面阵数字相机，结构紧凑，外观小巧（29×29mm），内置优异的图像处理（ISP）算法，提供多种采集方式。MER2-532-22GM 相机采用全局曝光的ON XGS5000 CMOS 感光芯片，通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。

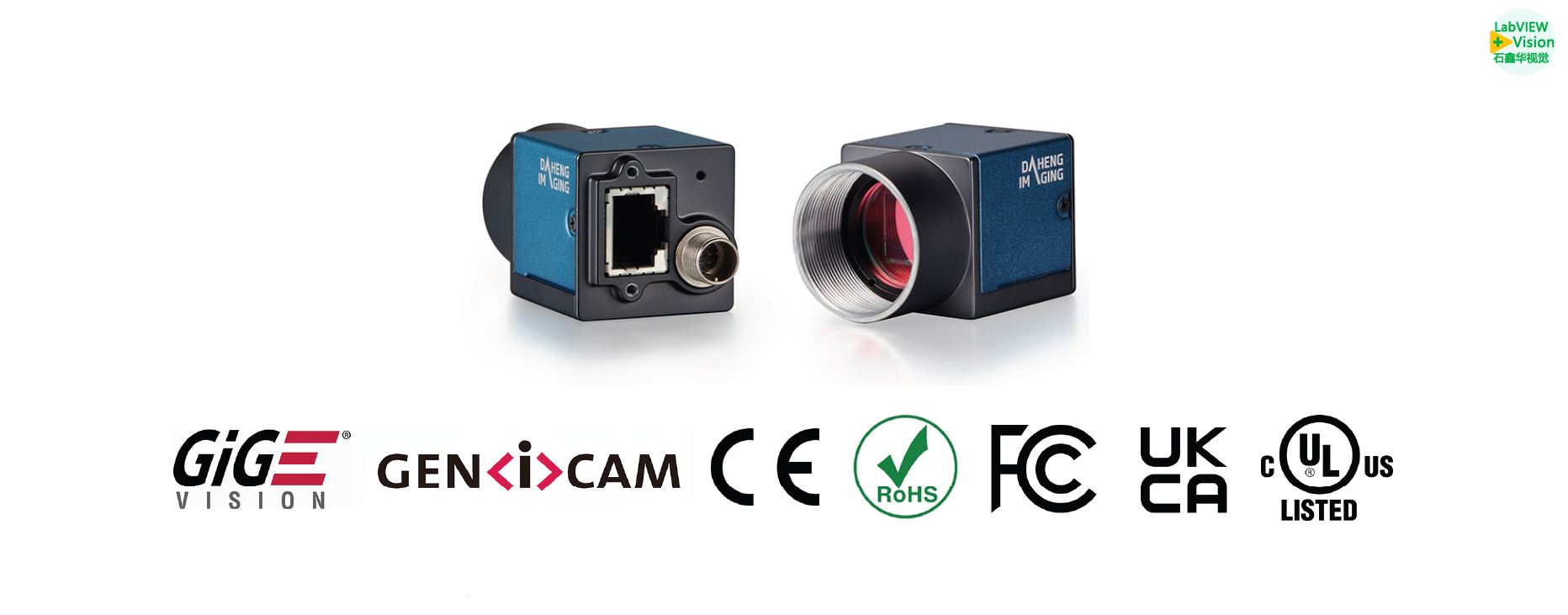

水星MER2-G(-P)系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

■ 支持突发采集模式（ Acquisition Burst Mode）

■ 像素合并（Binning）、像素抽样（Decimation）

■ 查找表、参数组、定时器、计数器

■ Gamma、黑电平、数字移位、静态坏点校正、锐化

■ 彩色相机支持颜色转换、环境光源预设、白平衡、饱和度功能，黑白相机支持降噪

■ 取消参数范围限制控制

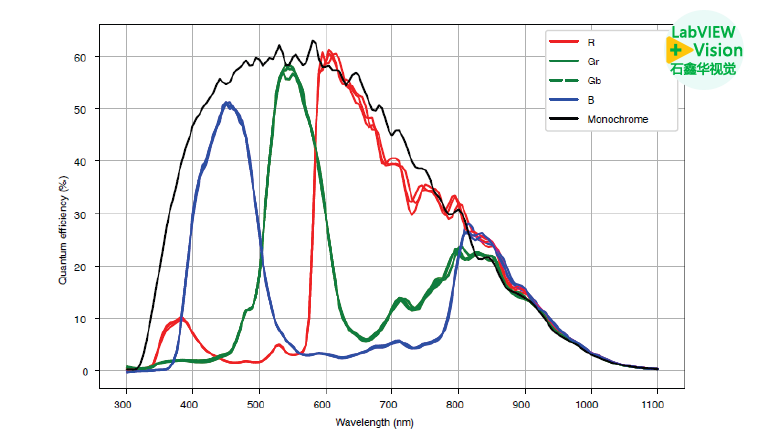

光谱曲线

规格参数

型号	MER2-532-22GC	MER2-532-22GM
信噪比	39.76 dB	39.62 dB
光谱	彩色	黑白
像素格式	Bayer RG8 / Bayer RG12	Mono8 / Mono12
品牌	大恒图像
分辨率	2592(H) × 2048(V)
传感器	ON 2/3“ XGS5000 Global shutter CMOS
像元尺寸	3.2μm × 3.2μm
帧率	22.17 fps（突发采集高速模式下，采集帧率可达 42.17fps）
模数转换精度	12 bit
像素深度	8 bit，12 bit
曝光时间	极小：25μs ~ 99μs，实际步长：1μs；标准：100μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，2×1，2×2
像素抽样	Sensor：1×1，1×2，2×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

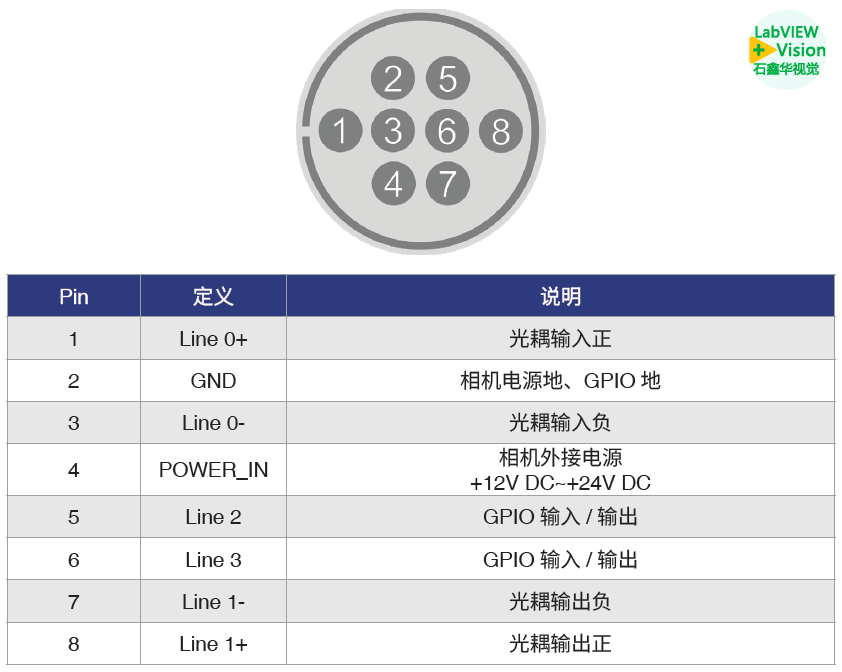

I/O接口	1 路光耦隔离输入，1路光耦隔离输出，2 路双向 GPIO
数据接口	GigE接口
供电要求	12VDC-10% ~ 24VDC+10% 电源
额定功率	3.90W @ 12VDC
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C / CS

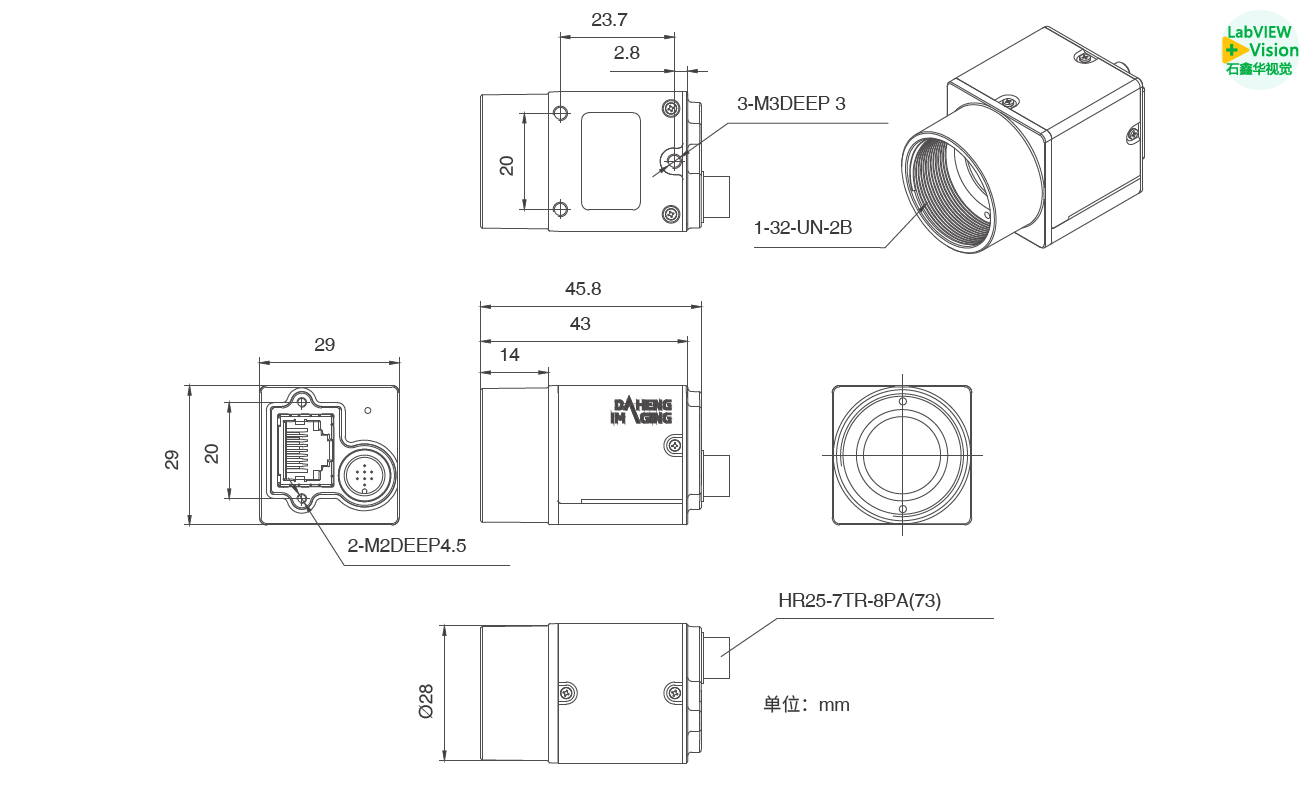

机械尺寸	29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件）
重量	68 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，UL，GigE Vision®，GenICam®
