MER2-2000-6GC-W90-S90大恒图像水星千兆网彩色工业相机

水星二代2000万像素90度转角工业相机

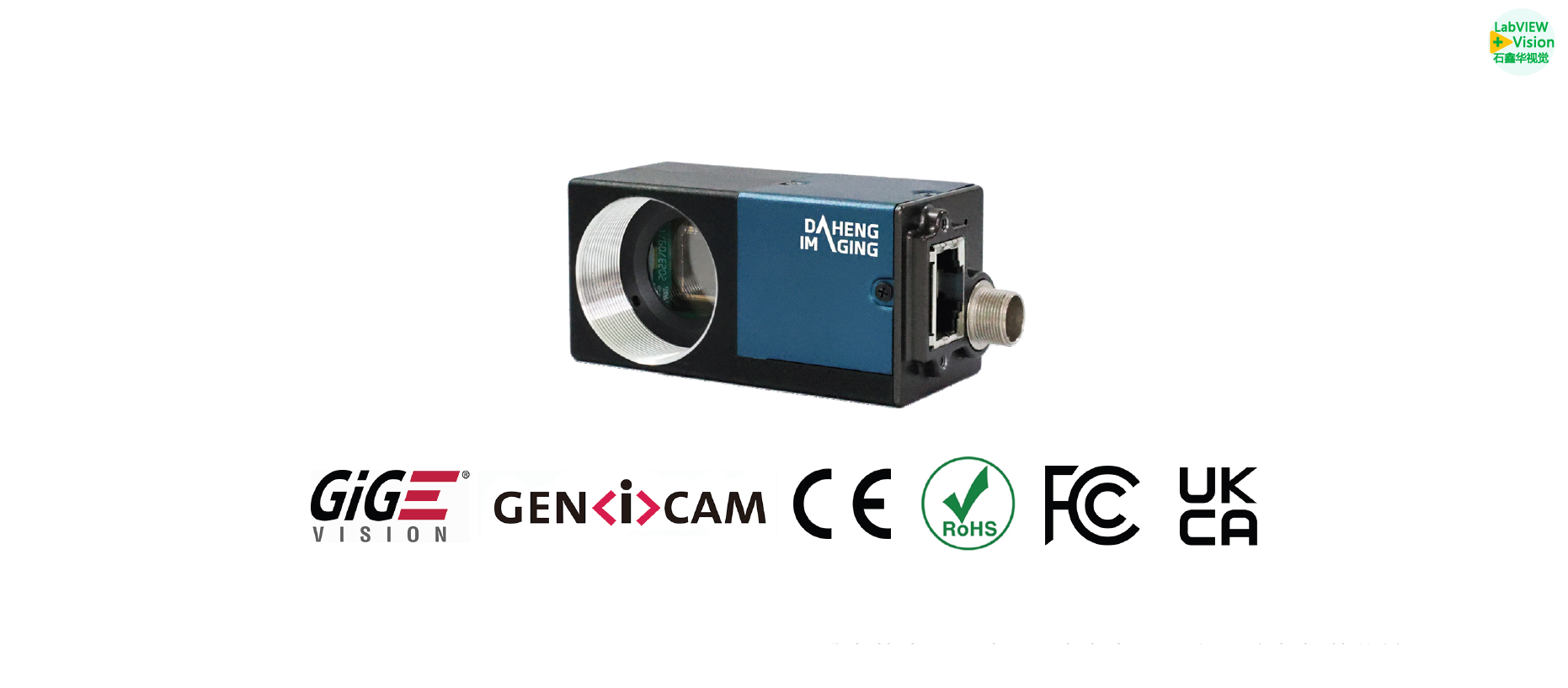

大恒图像水星二代相机结构紧凑，外观小巧，内置优异的图像处理（ISP）算法。MER2-2000-6GC-W90-S90型号相机采用行曝光的Sony IMX183 CMOS 感光芯片，通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，且相机sensor面与数据接口面成90度角，能够灵活安装并稳定工作在各种苛刻环境下，是高可靠性的工业数字相机产品。

水星MER2-G(-P)系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

■ 自动增益、自动曝光、ROI

■ 定时器、计数器、查找表、参数组

■ Gamma、黑电平、数字移位、锐化

■ 彩色相机支持颜色转换、环境光源预设、白平衡、饱和度功能

■ 取消参数范围限制控制

■ 16K用户数据区

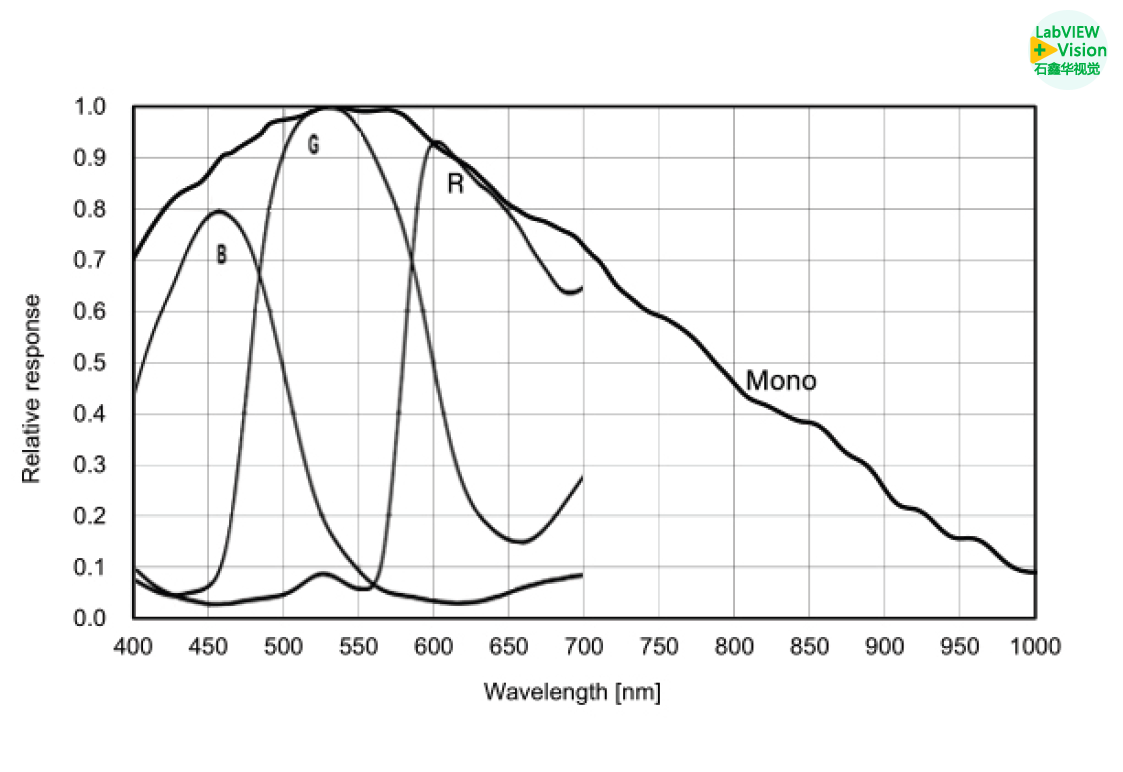

光谱曲线

规格参数

型号	MER2-2000-6GC-W90-S90	MER2-2000-6GM-W90-S90
信噪比	41.04 dB	41.16 dB
光谱	彩色	黑白
像素格式	Bayer RG8 / Bayer RG12	Mono8 / Mono12
品牌	大恒图像
分辨率	5496(H) × 3672(V)
传感器	Sony 1“ IMX183 Rolling shutter CMOS
像元尺寸	2.4μm × 2.4μm
帧率	5.8 fps
模数转换精度	12 bit
像素深度	8 bit，12 bit
曝光时间	标准：31μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

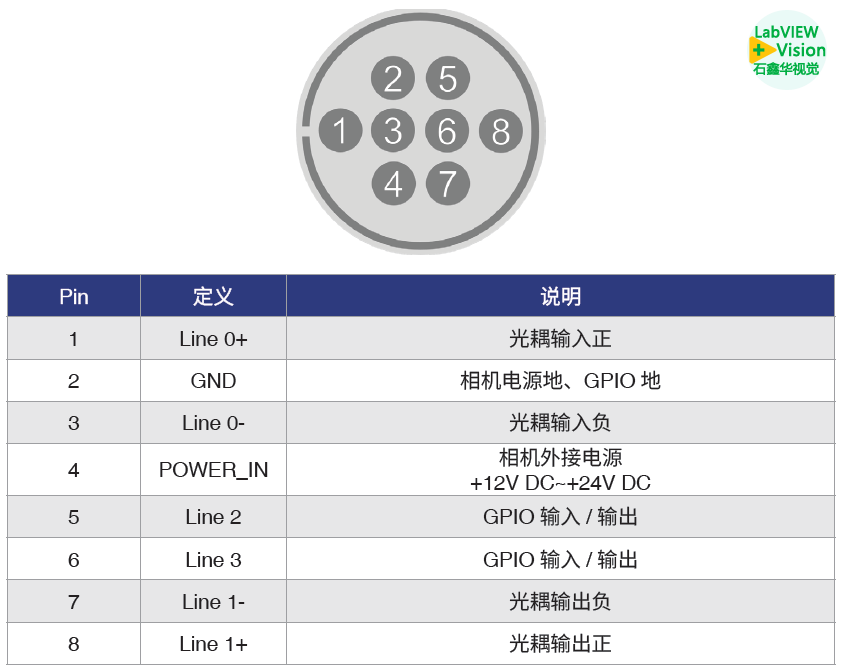

I/O接口	1 路光耦隔离输入，1路光耦隔离输出，2 路双向 GPIO
数据接口	MER2-G：GigE接口；MER2-G-P：GigE PoE接口
供电要求	12VDC-10% ~ 24VDC+10% 电源
额定功率	2.92W @ 12VDC
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C / CS

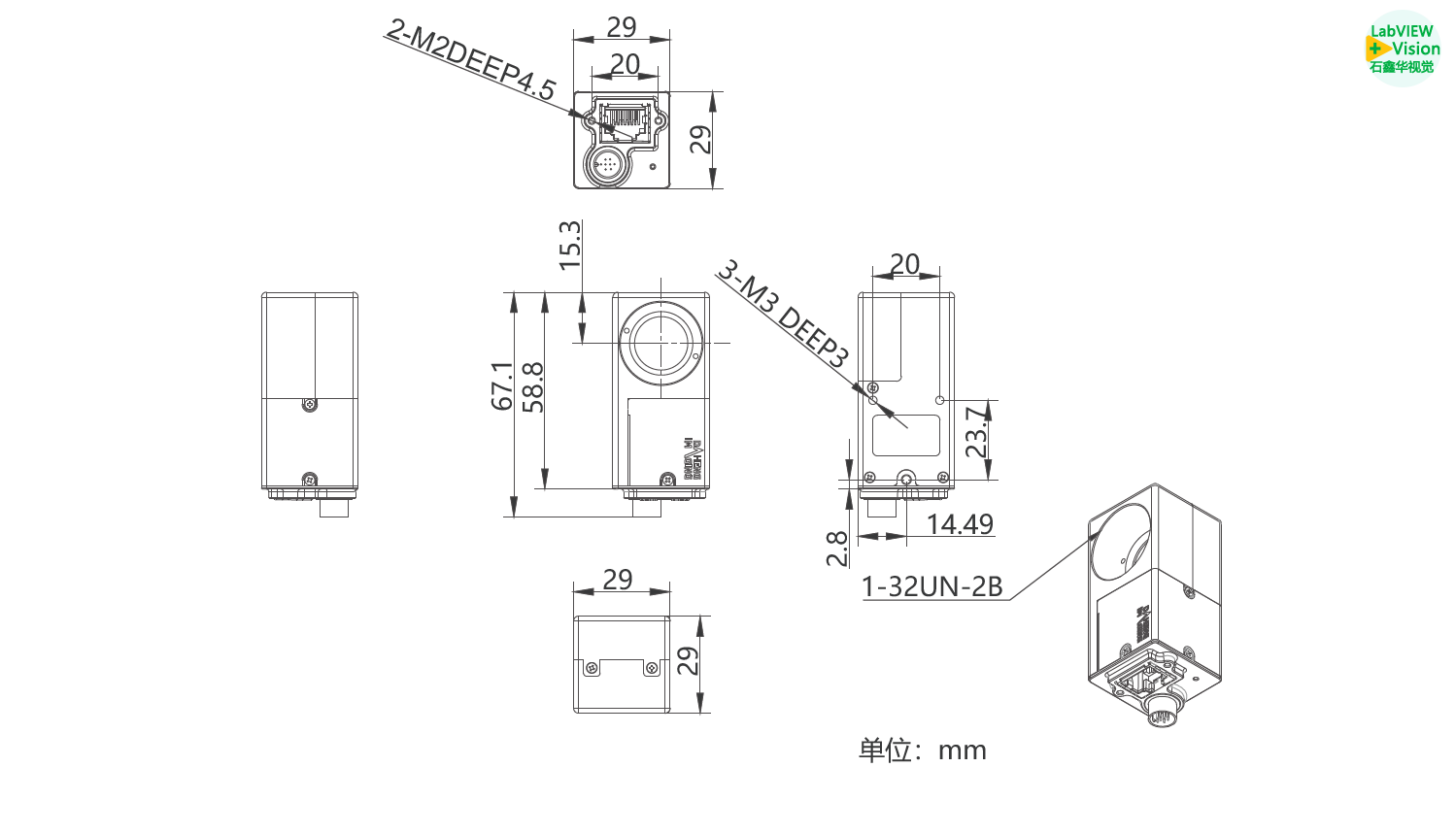

机械尺寸	29(W) × 29(H) × 58.8(L) mm（含 C接口，不含 I/O接口）
重量	81 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，UL，GigE Vision®，GenICam®
