MER2-507-23GM NIR大恒图像水星千兆网黑白近红外工业相机
MER2-507-23GM NIR大恒图像水星千兆网黑白近红外工业相机
水星二代500万像素GigE接口工业相机
水星二代MER2-G系列是大恒图像自主研发的工业面阵数字相机， 结构紧凑，外观小巧（29×29mm），内置优异的图像处理 （ISP） 算法， 提供多种采集方式。MER2-507-23GM NIR 相机采用行曝光的ON AR0522 CMOS 感光芯片，优化了近红外波段响应，相机通过GigE数据接口进行图像数据的传输， 并集成I/O (GPIO) 接口， 提供线缆锁紧装置， 能稳定工作在各种恶劣环境下， 是高可靠性的工业数字相机产品。
水星MER2-G(-P)系列工业相机
应用领域
工业检测、医疗、科研、教育等领域。
功能特性
■ 自动增益、自动曝光、ROI
■ 像素合并（Binning）、像素抽样（Decimation）
■ 查找表、参数组、定时器、计数器
■ Gamma、黑电平、数字移位、锐化、降噪、动态坏点校正
■ 取消参数范围限制控制
■ 16K用户数据区

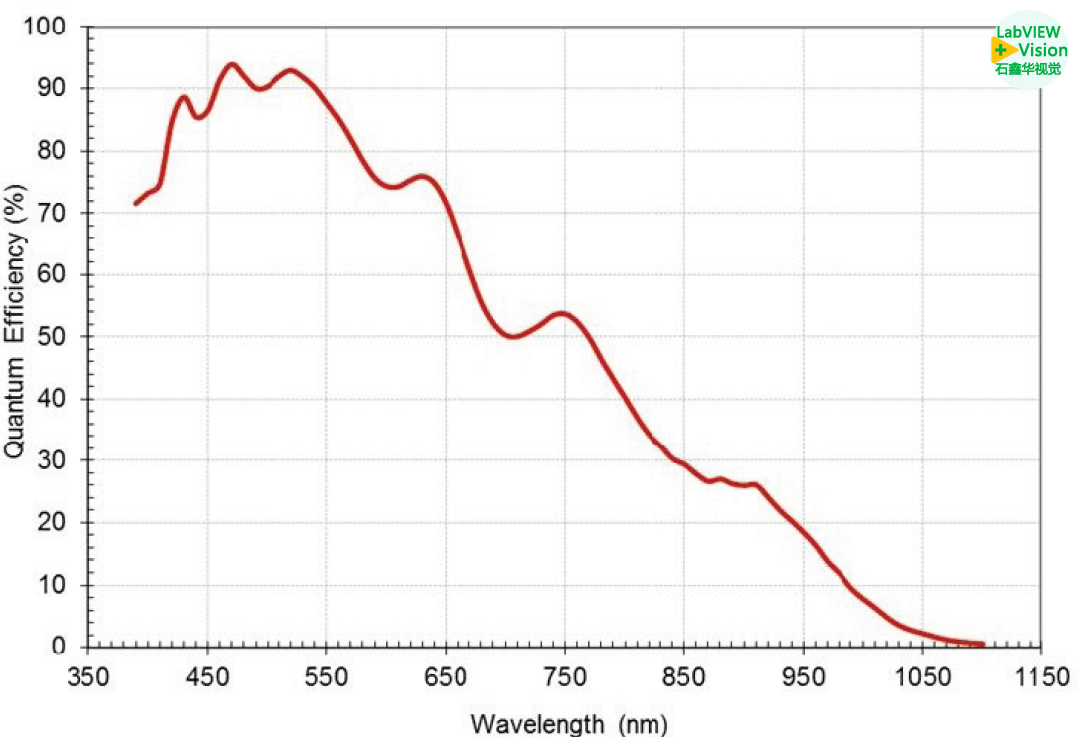

光谱曲线
规格参数
型号 | MER2-507-23GM NIR | MER2-507-23GM-P NIR |
信噪比 | 40.05 dB | 39.97 dB |
光谱 | 黑白，NIR | |
像素格式 | Bayer RG8 / Bayer RG12 | Mono8 / Mono12 |
品牌 | 大恒图像 | |
分辨率 | 2592(H) × 1944(V) | |
传感器 | ON 1/2.5“ AR0522 Rolling shutter CMOS | |
像元尺寸 | 2.2μm × 2.2μm | |
帧率 | 23.3 fps | |
模数转换精度 | 12 bit | |
像素深度 | 8 bit，12 bit | |
曝光时间 | 标准：20μs ~ 1s，实际步长：1 行周期 | |
增益 | 0dB ~ 23.6dB；默认值0dB，步长0.1dB | |
Binning | 1×1，1×2，2×1，2×2 | |
像素抽样 | FPGA：1×1，1×2，2×1，2×2 | |
同步方式 | 外触发，软触发 | |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 | |
镜像翻转 | 水平镜像，垂直镜像 | |
I/O接口 | 1 路光耦隔离输入，1路光耦隔离输出，2 路双向 GPIO | |
数据接口 | MER2-G：GigE接口；MER2-G-P：GigE PoE接口 | |
供电要求 | 12VDC-10% ~ 24VDC+10% 电源，MER2-G-P 支持 PoE 供电（兼容IEEE802.3af） | |
额定功率 | MER2-G：2.32W @ 12VDC；MER2-G-P：2.42W @ 12VDC；2.64W @ PoE | |
工作温度 | 0° C ~ +45° C | |
存储温度 | -20°C ~ +70°C | |
工作湿度 | 10% ~ 80% | |
镜头接口 | C / CS | |
机械尺寸 | MER2-G：29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件） MER2-G-P：29(W) × 29(H) × 40.3(L) mm（不含镜头接口和连接件） | |
重量 | MER2-G：65 g；MER2-G-P：75 g | |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 | |
操作系统 | 32bit / 64bit Windows，Linux，Mac OS | |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，UL，GigE Vision®，GenICam® | |
IO接口
机械尺寸
MER2-507-23GM/C
MER2-507-23GM/C-P
